Darstellung der Lasten

Skalierung der Lastgrößen (Lasten an 1D-Bauteilen)

Zum Optimieren der Lastdarstellung wird die Größe des angezeigten Lastsymbols automatisch anhand der Dicke des 1D-Bauteils angepasst.

Die Dicke des 1D-Bauteils wird festgelegt unter: Projekt-Präferenzen > Darstellung Tragwerksanalyse-Modell

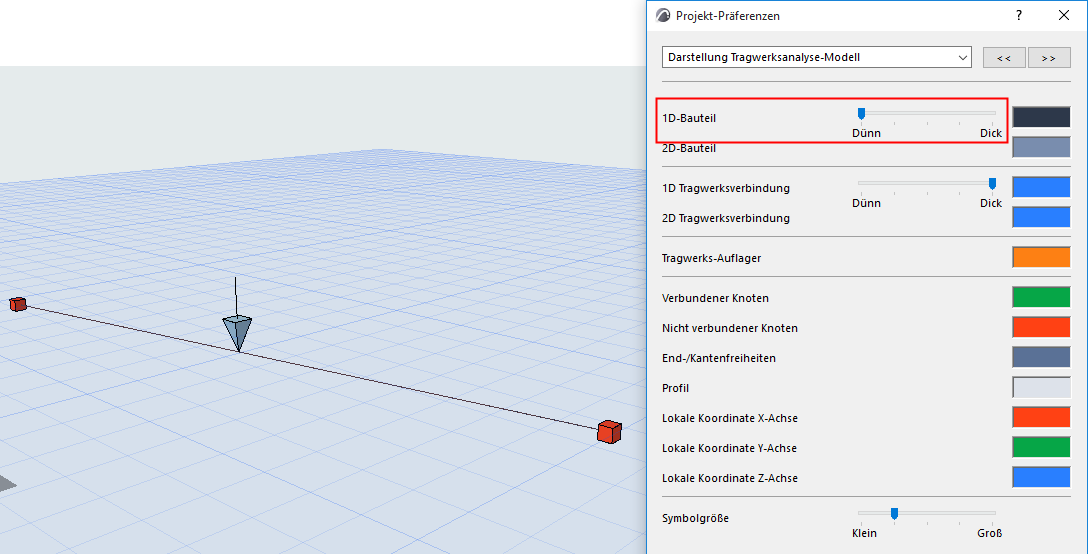

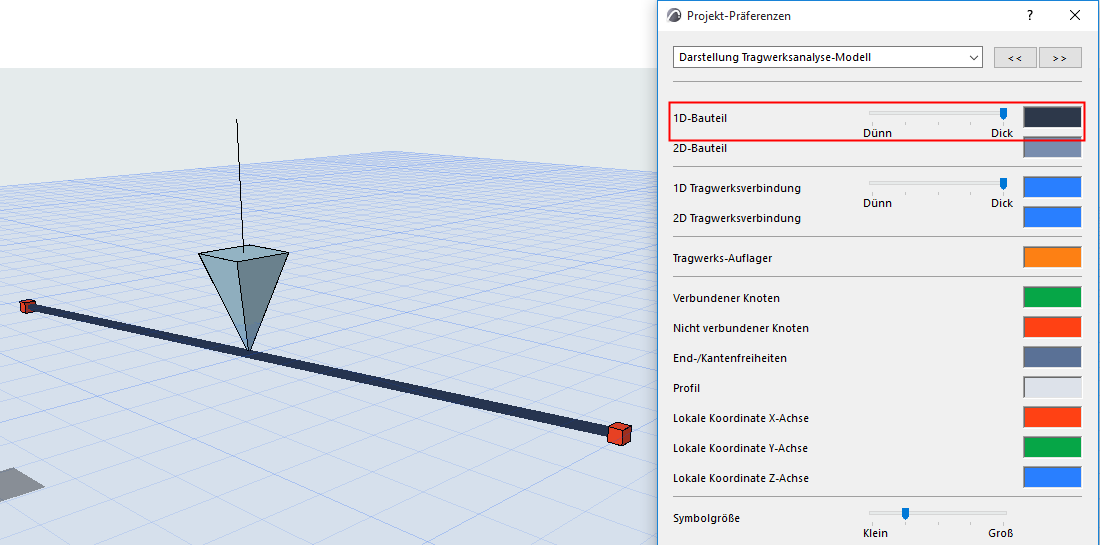

Beispiel: Bei einem 1D-Bauteil mit einer geringeren Dicke werden kleinere Lastelemente angezeigt.

Tipp: Stellen Sie die Dicke des 1D-Bauteils entsprechend Ihren Anforderungen im Projekt ein, aber beachten Sie, dass dies eine Einstellung auf Projektebene ist, die sich auf die Darstellung der Elemente des Tragwerksanalyse-Modells für alle Teamwork-Nutzer auswirkt.

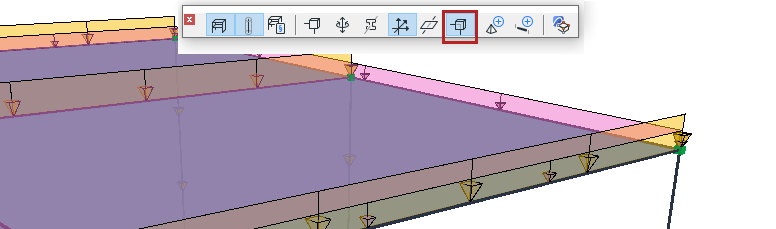

Punktlastpfeile transparent anzeigen

Verwenden Sie den Umschalter „Transparente Symbole“ der Symbolleiste „Tragwerksplanung“. Diese Symbole beeinflussen die Darstellung von Punktlastpfeilen in 3D-Ansichten.

Darstellung der minimalen und maximalen Lastgröße

Zur Verbesserung der Sichtbarkeit im Projekt wurden bei der Darstellung von Lasten geometrische Grenzen eingeführt.

Nach dem Erreichen bestimmter Intensitätsgrenzen (entweder der minimale oder der maximale Wert) ändert sich die Größe von Lasten nicht mehr.

Die Standardgrenzwerte sind:

Lastwerkzeug	Mindest-Intensität	Maximale Intensität
Punkt	1 kN	1501 kN
Strecke	1 kN/m	76 kN/m
Fläche	1 kN/m2	26 kN/m2

Anmerkung: Bei Bedarf können diese Min/Max-Werte über die Registry geändert werden.
