Anpassungsregeln einrichten

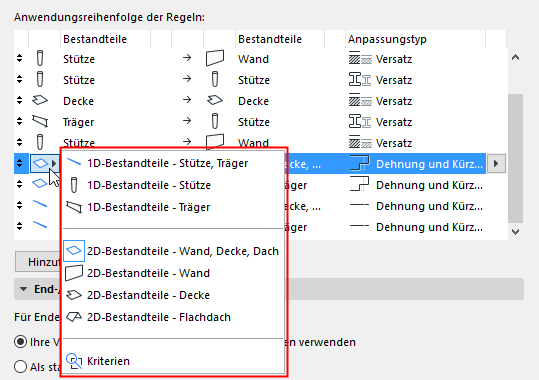

- Definieren Sie beide Bauteil-Gruppen (Bestandteile): Elemente nach Typ oder Kriterien (siehe Bestandteile einer Anpassungsregel unten)
- Definieren Sie die Anpassungsmethode (siehe Methoden für Anpassungsregeln: Einseitig oder Beidseitig unten)

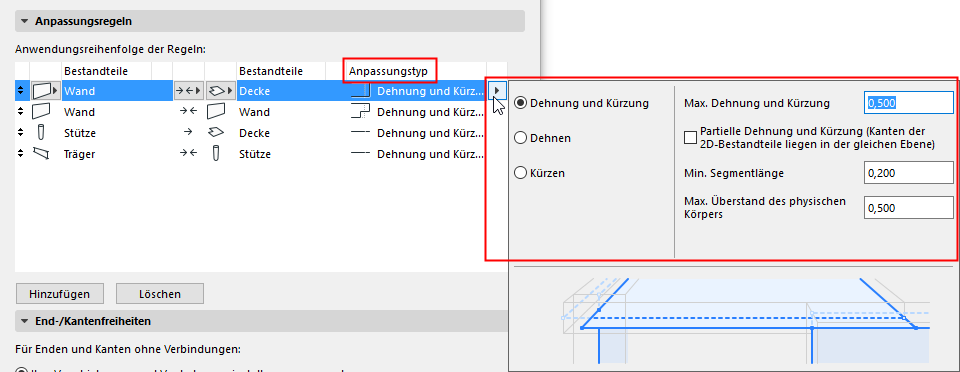

- Stellen Sie den Anpassungstyp ein.
- Wählen Sie zusätzliche Optionen je nach Anpassungstyp
Siehe Anpassungstypen und Optionen für Details.
Hinweise zu Anpassungsregeln
- Die Regeln werden in der Reihenfolge angewendet, in der sie aufgelistet sind, und sie werden alle ausgeführt. Sie können die Reihenfolge der Regeln in der Liste ändern.
- Im Allgemeinen stehen die Versatz-Regeln am Anfang der Liste: Sie dienen nicht dazu, Verbindungen an sich zu erstellen, sondern um die Elemente so anzuordnen, dass die restlichen Regeln (Dehnung, Kürzung) wie gewünscht funktionieren.

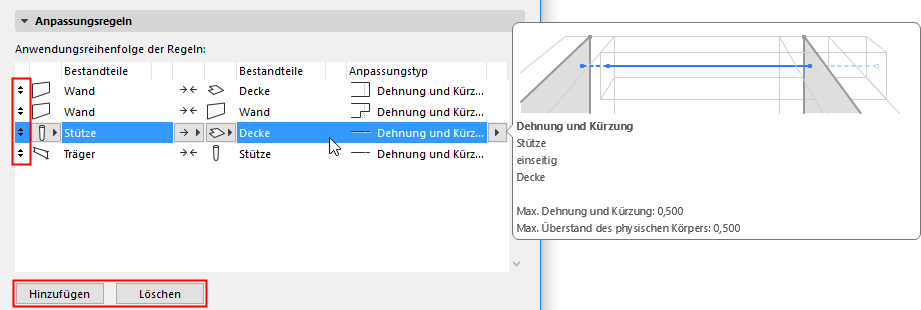

- Wenn Sie die Maus über einen Anpassungstyp bewegen, wird eine Vorschau mit Einstellmöglichkeiten angezeigt.
- Verwenden Sie die Schaltflächen am unteren Rand des Bereichs Anpassungsregeln, um Regeln hinzuzufügen oder zu löschen.

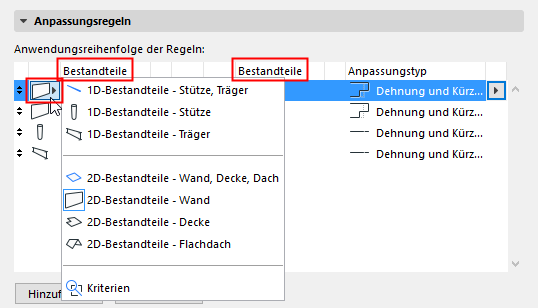

Bestandteile einer Anpassungsregel

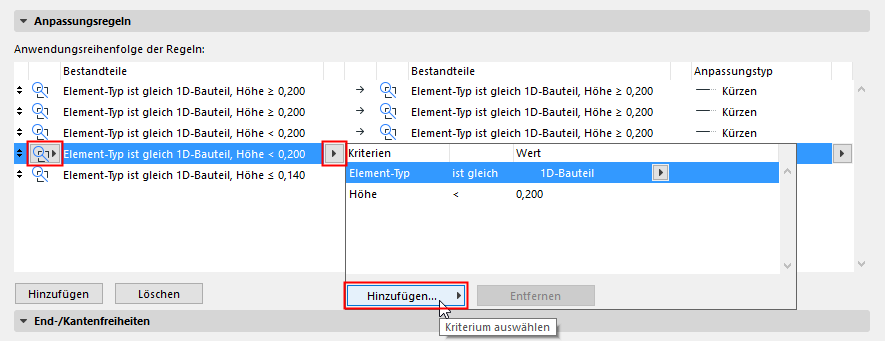

Bestandteile einer Anpassungsregel können sein

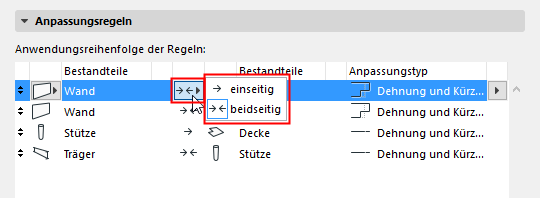

Methoden für Anpassungsregeln: Einseitig oder Beidseitig
Dieses Bedienelement legt fest, wie sich die Anpassung auf die beiden Bauteilgruppen in der Anpassungsregel auswirken soll.
- Einseitig:
Die Bauteile in der linken Spalte werden geändert; die in der rechten Spalte bleiben unverändert. Verwenden Sie diese Methode zum Dehnen und/oder Kürzen einer Elementgruppe gegen eine andere. Die Anpassungen Versatz und Fangen verwenden immer diese unidirektionale Methode. - Beidseitig :
Bauteile in beiden Kategorien sind betroffen. Verwenden Sie diese Methode zum Dehnen und/Kürzen zweier Elemente bzw. Elementgruppen gegeneinander.
Einzelheiten und Beispiele hierzu finden Sie in den folgenden Abschnitten:
