Versatz-Optionen bei mehreren Zielen

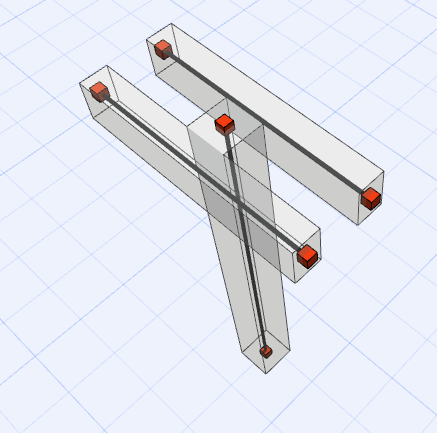

Der Versatz erfolgt immer in eine Richtung (einseitig): die angepassten Elemente werden zu ihren Zielen hin versetzt; die Ziel-Elemente bleiben unverändert. Was aber, wenn es mehrere mögliche Zielelemente gibt?

Verwenden Sie in diesem Fall die Optionen "Mehrere Ziele" (in den Bildern unten dargestellt), um die bevorzugte Gruppe von Zielelementen auf der Basis ihrer Geometrie bzw. Lage zu definieren.

Klicken Sie im Dialogfenster auf die Symbole, um für jede Option einen Text und eine Abbildung anzuzeigen.

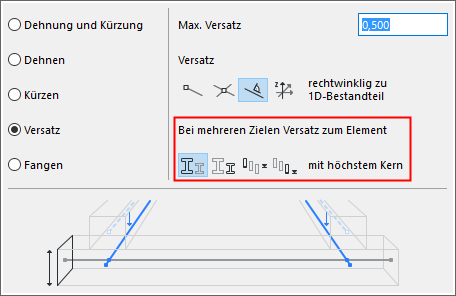

Zieloptionen beim Versatz zu einem 1D-Bauteil



Bei mehreren Zielen, Versatz zum Element mit

  • Höchster Kern

    Versatz zu 1D-Zielbauteil(en) mit der größten Kern-Höhe

  • Niedrigster Kern

    Versatz zu 1D-Zielbauteil(en) mit der  kleinsten Kern-Höhe

  • Höchste Position

    Versatz zu 1D-Zielbauteil(en) mit der höchsten Höhenkote

  • Niedrigste Position

    Versatz zu 1D-Zielbauteil(en) mit der niedrigsten Höhenkote

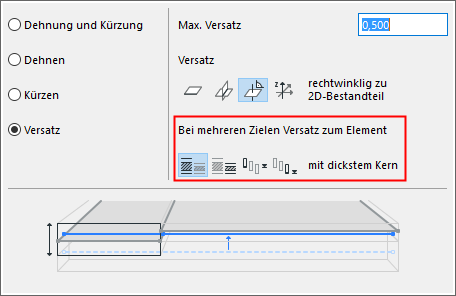

Zieloptionen beim Versatz zu einem 2D-Bauteil




Versatz 1D zu 2D-Bauteil

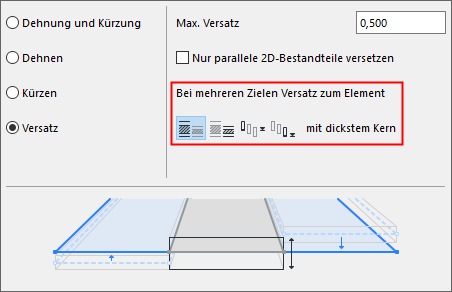

Versatz 2D zu 2D-Bauteil

Bei mehreren Zielen, Versatz zum Element mit

  • Dickster Kern

    Versatz zu 2D-Zielbauteil(en) mit dem größten Kern-Dicke

  • Dünnster Kern

    Versatz zu 2D-Zielbauteil(en) mit dem kleinsten Kern-Dicke

  • Höchste Position

    Versatz zu 2D-Zielbauteil(en) mit der höchsten Höhenkote

  • Niedrigste Position

    Versatz zu 2D-Zielbauteil(en) mit der niedrigsten Höhenkote

Wenn es noch mehrere mögliche Ziele gibt:



Das Ziel wird in der folgenden Reihenfolge der Priorität ausgewählt:

  1. Am nächsten nach Exzentrizität (kürzerer Verschiebeabstand)
  2. Ziel mit stärkerem Baustoff
  3. Das Element, das früher platziert wurde
