Beispiel 2: Träger zu Stützen dehnen

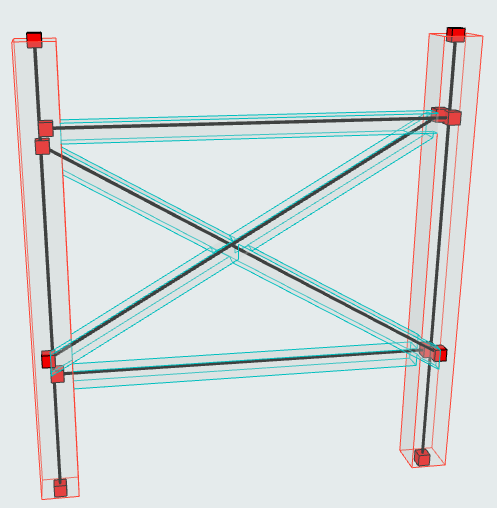

Um diesen Anpassungstyp zu veranschaulichen, verwenden wir eine gemeinsame Stahlkonstruktion aus Stützen, Trägern und Diagonalstreben:

Wir sehen, dass die 1D-Bauteile des Trägers nicht mit den Stützen verbunden sind: Es gibt keine Kontinuität, die für die Tragwerksanalyse notwendig wäre.

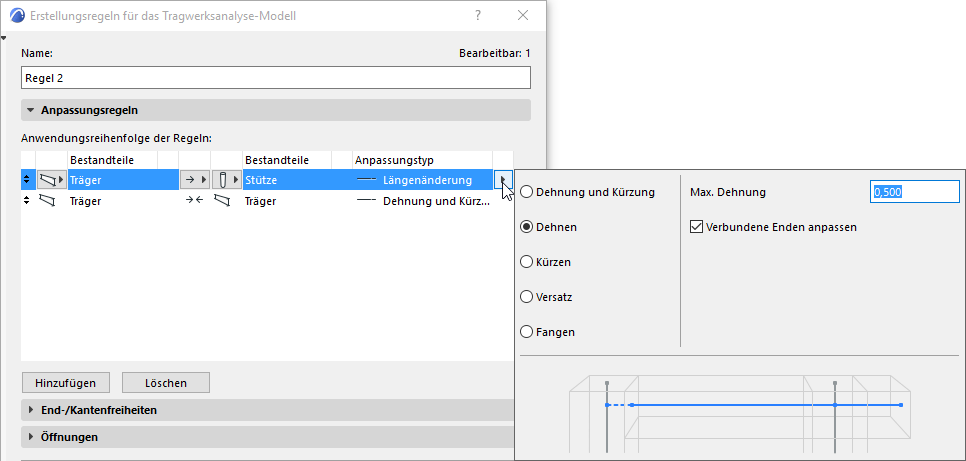

Die Lösung besteht darin, eine Regel zu erzeugen, die die Trägerachsen zu den Stützen hin dehnt.

• Bauteil-Gruppe 1: Träger
• Bauteil-Gruppe 2: Stütze
• Methode: einseitig (Träger zur Stütze hin dehnen, aber die Stütze unverändert lassen.)
• Anpassungstyp: Dehnung
• Zusätzliche Dehnungsoptionen: die maximal zulässige Dehnung.
  Anmerkung: Die definierten Toleranzen sind Längenwerte: Es gelten die unter Projektpräferenzen > Arbeitseinheiten für die Länge angegebenen Einheiten.





Die Träger treffen jetzt korrekt auf die Stützen, aber die Strebe stimmt immer noch nicht.

Siehe den nächsten Abschnitt, um fortzufahren: Beispiel 3: Fangen.
