SAF-Datei aus Archicad exportieren

Der Export basiert auf den SAF-Übersetzereinstellungen des aktuellen Archicad-Projekts. (Siehe SAF-Übersetzer: Übersicht.)

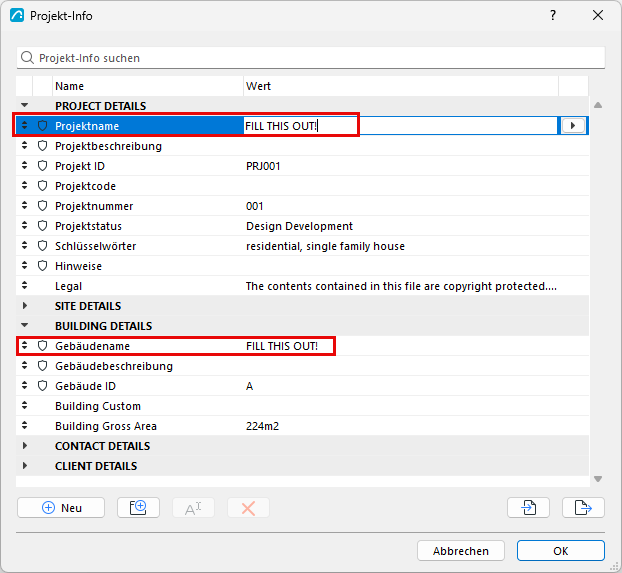

Tipp: Es empfiehlt sich, vor dem Exportieren die folgenden Felder im Dialogfenster Projektinfo auszufüllen (Ablage > Info > Projekt-Info).
  • Projektname
  • Gebäudename

    Diese Daten erscheinen in den Projekt- und Modelldaten der SAF-Datei.



Um das Tragwerksanalysemodell zu exportieren, führen Sie einen der folgenden Schritte durch:

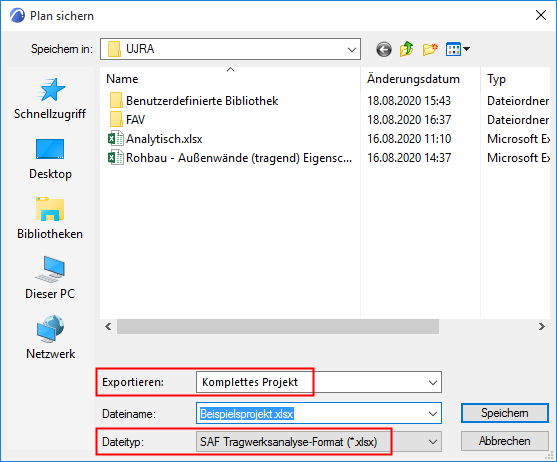

  • Verwenden Sie vom Archicad-Projekt (aus dem Grundriss oder im 3D-Fenster) aus Ablage > Sichern unter
  • Wählen Sie das Tragwerksanalyse-Format (.xlsx) aus
  • Definieren Sie im Popup-Menü "Exportieren", ob Sie das komplette Projekt, die sichtbaren Elemente in Ihrer aktuellen Ansicht oder nur die ausgewählten Elemente exportieren wollen.

  • Verwenden Sie Dokumentation > Publisher, um Tragwerkselemente zu exportieren, die in den Export- Ausschnitten sichtbar sind. (Siehe Publisher.)

Für einen effizienteren Workflow können Sie auch eine Schnittstelle zu diversen Analyseprogrammen verwenden:

  • Frilo Connection (entwickelt von Graphisoft): siehe Exportieren nach FRILO .
  • SCIA Connection (entwickelt von SCIA), hier zum Herunterladen verfügbar: Add-Ons von Partnern
