Profilzuordnung - Exportieren

Wechsen Sie zu Ablage > Interoperabilität > SAF > SAF-Übersetzer.

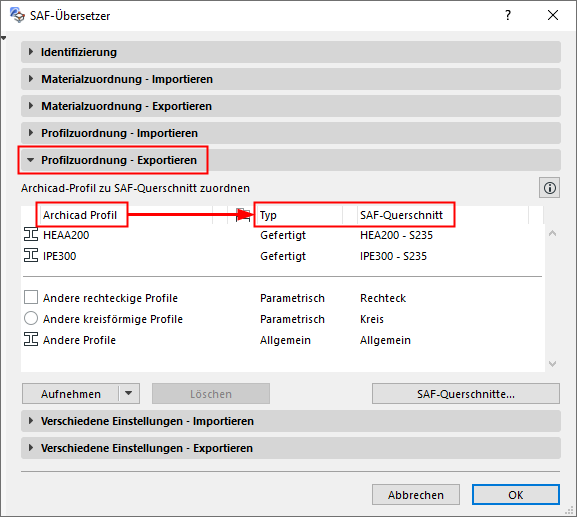

Verwenden Sie das Export-Teilfenster Profilzuordnung zum Zuordnen von 1D-Bauteilen, die komplexe Profile sind, zu ihren exakten Entsprechungen ("SAF-Querschnitt") in der Ziel-Software.



Querschnittstypen in SAF

Der SAF-Standard definiert vier Querschnitts-Typen:

  • Gefertigt: Industriell gefertigte Querschnitte mit Standard-Bezeichnung.
  • Verbund: Verbundquerschnitt, der auf mehreren gefertigten Profilen basiert (z. B. zwei I-Querschnitten). Beispiel für die Eingabe eines Verbundquerschnitts: Profil = IPE200 und Parameter=10mm (Abstand zwischen den Profilen).
  • Parametrisch: Durch Form und Abmessungen (Parameter) definierte Querschnitte.
  • Allgemein: Dient zur Definition einer beliebigen allgemeinen Form des Querschnitts. Besteht aus einem oder mehreren geschlossenen Polygonen einschließlich Öffnungen. Diese verwenden keine Standardnamen.
