Hinweisnachrichten (Energiebewertung)

Fehler und empfohlene Lösungen

(Fehler müssen vor der Fortsetzung behoben werden)

• Physische Eigenschaften verwendeter Materialien sind nicht definiert.
• Fehlersymbol: “Baustoffe mit fehlenden Eigenschaften”
• Liste der fehlenden Baustoffe
• Maßnahme: Wählen Sie den relevanten Baustoff in dem entsprechenden Dialogfenster aus und geben Sie die fehlenden Werte in den Physikalischen Eigenschaften ein (Werte müssen größer als 0 sein).
• "Klimadaten sind nicht verfügbar." (fehlen oder der Server ist nicht verfügbar)
• Fehler-Symbol, "Klimadaten sind nicht verfügbar."
• "Um die Klimadaten zu bearbeiten, öffnen Sie die Dialogbox Umgebungseinstellungen aus der Palette Energiemodell-Überprüfung."
• “Ein oder mehrere benutzte Baustoffe/Mehrschichtige Bauteile fehlen.”
• Fehler-Symbol, "Bauelemente mit fehlenden Attributen."
• Liste der Strukturen mit fehlenden Baustoffen
• "Wählen Sie die relevanten Modell-Elemente und bearbeiten deren Baustoff-Attribute."
• “Energiesimulation Laufzeit Fehler.” (Systemfehler bei der stundenweisen Energiesimulation)
• Fehler-Symbol "Simulationsengine-Fehler".
• Auflistung von <Systemfehlercode + Beschreibung>.
• Maßnahme: “Technischen Support benachrichtigen”
• “Kein gültiges Nutzungsprofil ausgewählt.”
• Fehler-Symbol, "Nutzungsprofil fehlt oder ist nicht definiert."
• Offene Punkte: "Wählen Sie ein verfügbares Profil aus den Nutzungsprofilen."
• “Energiemodell Analyse-Fehler.”
• Fehlersymbol, “Energiemodell-Analyse hat keine Struktur oder Öffnungen gefunden.”
• Offene Punkte: "Überprüfen Sie die Geometrie der Räume und aktualisieren Sie diese (Befehl Räume aktualisieren)."

Warnmeldungen und empfohlene Lösungen

(Behebung vor der Fortsetzung optional)

• "Räume sind nicht aktuell und/oder haben Fehler." (d. h. nicht aktuell, überlappte Raumflächen, sichtbare Raumflächen, die keinem TB zugewiesen sind) - Raumflächen auf ausgeblendeten Ebenen werden nicht dargestellt
• "Nicht aktuelle Räume:"
• Auflistung von Raumflächen - Raum-ID, Raumname, Zonen-Name
• Offene Punkte: "Überprüfen Sie die Geometrie der oberen Räume und aktualisieren Sie diese (Befehl Räume aktualisieren)."
• “Standortdaten variieren zwischen Projektstandort und Klimadaten.”
• Warnsymbol, “Standortdaten zwischen Projektstandort und Klimadaten stimmen nicht überein.”
• Offene Punkte: "Verändern Sie entweder die Projektlage in der Dialogbox Lage-Einstellungen oder verändern Sie die Klimaeinstellungen in den Umgebungseinstellungen, die Sie über die Palette der Energiemodell-Überprüfung erreichen."
• Eine vereinfachte Gebäudetechnik ist mit einer Zone verknüpft.

  "Zonen mit vereinfachter Gebäudetechnik:"

  • Auflistung von Zonen - Farbauswahl, Anzahl, Name
  • Offene Punkte: "Wählen Sie die detaillierten Einstellungen aus der Dialogbox Gebäudetechnik, und fügen Sie die relevanten Details der im Gebäude eingesetzten HKLS-Systeme hinzu."
  • Warnung-Symbol, "Die Gebäudehülle ist nicht geschlossen, da die Außenwand leere Öffnungen enthält."
  • Offene Punkte: "Überprüfen Sie die Öffnungsliste und verändern Sie wenn nötig die leere Öffnung."
• "Die Gebäudehülle enthält eine oder mehrere leere Öffnungen."

Auf der Struktur- und Öffnungsliste wird neben den Einträgen, die fehlerhafte oder unvollständige Daten enthalten, ein gelbes Ausrufungszeichen als Warnung angezeigt. (Die problematischen Listenelemente werden außerdem blassrot hervorgehoben.)

Siehe Zusätzliche Datenzuordnung und -Eingabe.

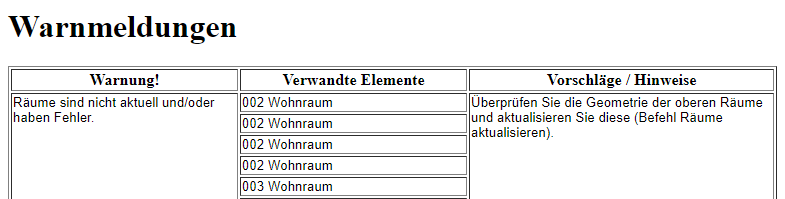

Liste im Browser anzeigen

• Verwenden Sie die Schaltfläche Liste im Browser anzeigen des Dialogfensters Hinweisnachrichten, um die Liste der Fehler und Warnungen in einem Browser-Fenster anzuzeigen. Auf diese Weise kann die Liste als Referenz geöffnet bleiben, während Sie das Gebäudemodell in Archicad anhand der Anleitungen im Feld Vorschläge/Anmerkungen korrigieren.
