IFC-Eigenschaften/Attributwerte zuweisen oder bearbeiten

Sie können für jedes im IFC Projekt-Manager ausgewählte Element bei Bedarf die bearbeitbaren Eigenschaften oder Attributwerte überschreiben.

Die Anzeige von Attributen und IFC-Eigenschaften im IFC Projekt-Manager kennzeichnet den Daten-Status:

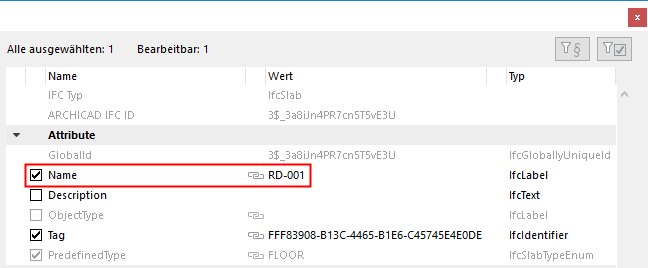

• SCHWARZ: Bearbeitbare Elemente können mit einem eigenen Wert überschrieben werden.
• Checkbox: Eine aktive Checkbox zeigt an, dass diese Eigenschaft oder dieses Attribut einen Wert hat.





  Anmerkung: Wenn Sie “Nur Elemente mit Werten anzeigen” aktivieren, werden Elemente ohne einen Wert hier überhaupt nicht angezeigt. Siehe Im IFC Projekt-Manager angezeigte Daten filtern .

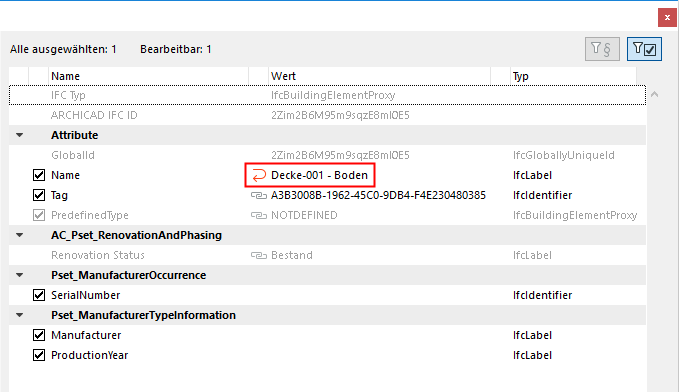

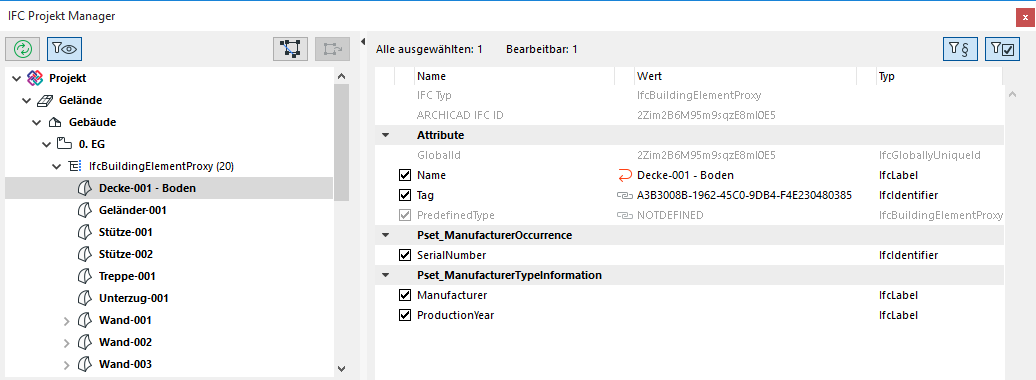

• ROTER PFEIL: Ein geänderter Wert wird mit einem roten Pfeil gekennzeichnet; klicken Sie darauf, um ihn wieder auf den ursprünglichen Wert zurückzusetzen.





• GRAU: Kann hier im IFC Projekt-Manager nicht geändert werden.

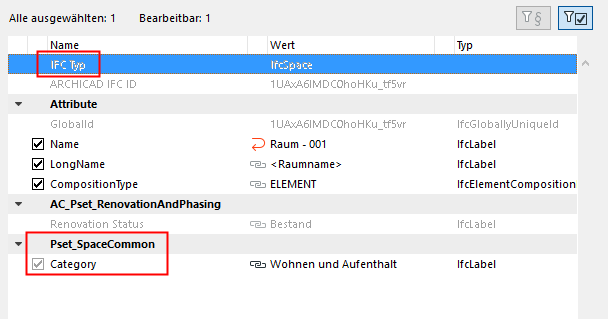

• Der IFC-Typ des Elements hängt von der Typ-Zuordnung im Vorschau-IFC-Übersetzer ab. Dieses Element ist grau hinterlegt und kann hier nicht bearbeitet werden.
• Verkettet: Dieser Wert leitet sich aus einer Einstellung an anderer Stelle ab. Ein Beispiel:





  • Die IFC-Eigenschaften IsExternal und LoadBearing (siehe Bild unten) sind grau hinterlegt und hier nicht bearbeitbar.

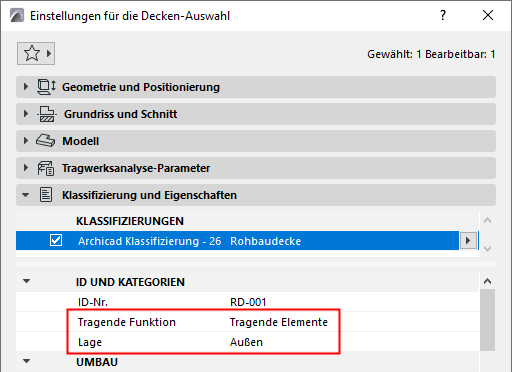

    • Diese Werte hängen davon ab, was im Einstellungsdialog des Elements eingestellt ist: Der Wert “LoadBearing” stammt aus seiner Tragenden Funktion und der Wert “IsExternal” aus seiner Lage.





• Wenn ein Eigenschaften-Set keine Eigenschaften mehr enthält, wird es automatisch aus der Liste gelöscht.
