Elemente, die aus importierten IFC-Modellelementen erstellt wurden, zeigen ihre Standard- und ihre individuellen IFC-Daten in ihren Einstellungen an.

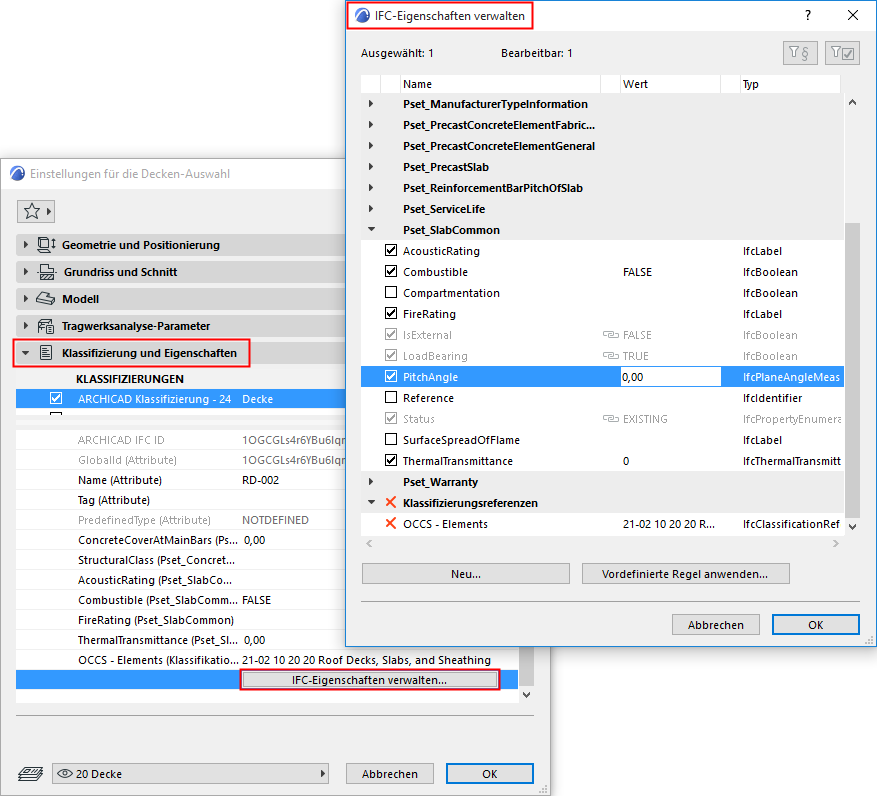

Neue IFC-Daten können den Elementen manuell hinzugefügt werden oder automatisch auf der Basis der vordefinierten Regeln im Dialogfenster IFC-Eigenschaften verwalten, das aus den Elementeinstellungen (Paneel Klassifizierung und Eigenschaften) geöffnet werden kann. Die Oberfläche von IFC-Eigenschaften verwalten und alle ihre Funktionen sind die gleichen wie auf der rechten Seite des Dialogfensters IFC Projekt-Manager.
Die neuen Daten werden im Teilfenster Klassifizierung und Eigenschaften des Element-Einstellungsdialogs unter IFC-Sachmerkmale angezeigt. Hier können Sie den verfügbaren Datenfeldern, die noch leer sind, Werte zuweisen.
Arbeiten mit IFC-Daten: Elementeinstellungen im Vergleich zu IFC Projekt-Manager
Element-Einstellungsdialog
IFC Projekt Manager
Verwaltungsebene
Nur auf Elementebene
Projektebene
IFC-Datenträger
Gebäudeelemente
Zone (IfcSpace)
Gebäudeelemente
Raumelemente:
IfcProject
IfcSite
IfcBuilding
Story (IfcBuildingStorey)
Zone (IfcSpace)
IFC Zuordnung
IFC Typ Produkte
IFC Container
Funktionen
sammelt und listet IFC-Daten auf
ermöglicht Ihnen das Erstellen, Bearbeiten und Löschen von IFC-Daten
ermöglicht Ihnen die Verwendung von vordefinierten Regeln
filtert Zuordnungs-Eigenschaften
filtert nur IFC-Daten mit Wert
sammelt und listet IFC-Daten auf
ermöglicht Ihnen das Erstellen, Bearbeiten und Löschen von IFC-Daten
ermöglicht Ihnen die Verwendung von vordefinierten Regeln
filtert Zuordnungs-Eigenschaften
filtert nur IFC-Daten mit Wert
navigiert zwischen dem Archicad -Modell und dem IFC-Modell
Zeigt die Umhüllung von Räumen (IfcSpace) an
ermöglicht das Zuweisen von Elementen direkt zu IfcSite oder IfcBuilding
