Verwendung der Zuordnungstabelle

  • Jede Zeile stellt eine Zuordnungsregel dar. Sie können die Zeilen sortieren, indem Sie auf die Spaltenüberschriften klicken.
  • Klicken Sie auf eine beliebige Regel, und verwenden Sie anschließend die Listenelement-Bedienelemente zum Festlegen der Datentypen oder zum Eingeben von individuellem Text.
  • Verwenden Sie in jeder Regel die vier IFC-Datenspalten - Sachmerkmale, Sachmerkmal Gruppe, Wert-Typ und Sachmerkmals-Typ zur Eingrenzung des Sets der zu berücksichtigenden IFC-Daten. (Hierbei handelt es sich um IFC-Standarddefinitionen.)

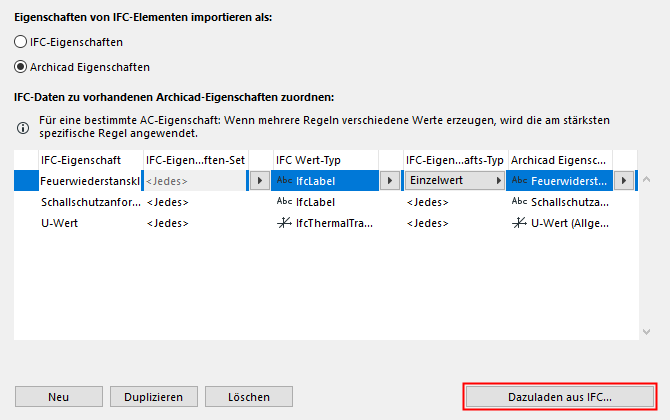

So fügen Sie der Zuordnungsliste IFC-Eigenschaften hinzu:

  • Klicken Sie auf Neu oder
  • Klicken Sie auf Hinzufügen aus IFC und suchen Sie nach einer IFC-Datei. Die IFC-Eigenschaften der Datei werden an die Liste angehängt.

  • Verwenden Sie die Schaltflächen Neu, Duplizieren und Löschen, um Zuordnungsregeln zu erstellen und löschen.

    Details und Beispiele hierzu finden Sie unter Eigenschafts-Werte zuweisen (auf Basis der IFC-Eigenschaften-Zuordnung)

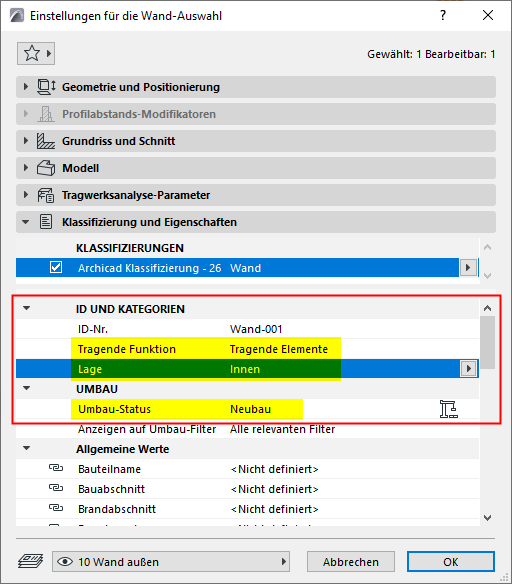

IFC-Daten importieren in Archicad -Kategorien

Die folgenden Archicad -Kategorien verwenden die entsprechenden Daten aus den importierten Elementen. (Diese sind eher Kategorien, als Archicad-Eigenschaften). Diese Daten werden ohne Berücksichtigung der IFC-Übersetzereinstellungen automatisch ausgefüllt.

  • Umbau-Status
  • Tragende Funktion
  • Lage


Diese IFC-Werte können jedoch in der Zuordnungstabelle auch manuell einer beliebigen Archicad-Eigenschaft zugeordnet werden.

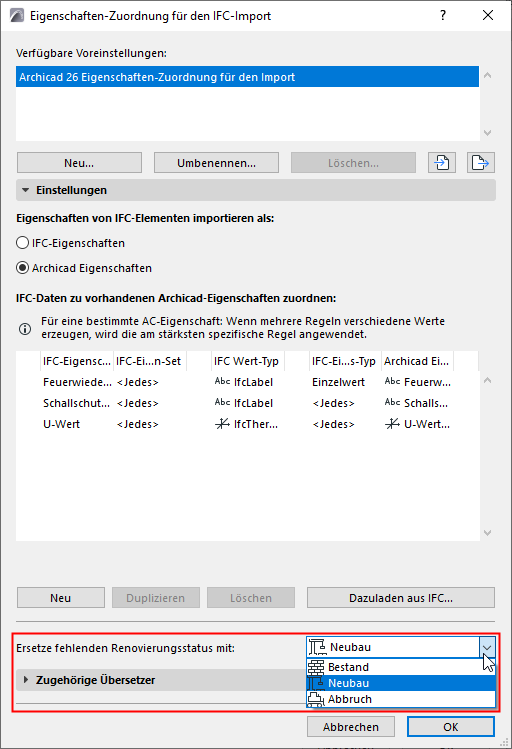

Fehlenden Umbau-Status ersetzen

Wählen Sie in Archicad  einen Umbau-Status (Neubau, Bestand oder Abbruch) für die importierten Elemente aus, denen noch kein Umbau-Status in IFC zugewiesen wurde.



Anmerkung:

  • Fast bei jedem Modellaustausch-Szenario fehlt die automatische Zuordnung des Umbau-Status. Der Grund dafür ist, dass der IFC2x3-Standard kein Standarformat für den Umbau-Status kennt, sodass die verschiedenen Applikationen diese Daten lediglich als individuelle IFC-Eigenschaften exportieren.
  • Beim Modellaustausch mit Revit wird die-Kategorie „Umbau-Status“ dem Revit-Element „Phasing“ zugewiesen, sofern der IFC-Export und -Import auf der Revit-Seite über das Add-In IFC Modellaustausch mit Archicad durchgeführt wird.
