Ebenenkonvertierung für den IFC-Import

Ablage > Interoperabilität > IFC > IFC-Übersetzer

Wählen Sie einen Übersetzer für den Import und öffnen Sie die Voreinstellung Ebenenkonvertierung.

Verwenden Sie dieses Dialogfenster, um zu bestimmen, wie importierte Elemente auf Archicad -Ebenen abgelegt werden sollen.

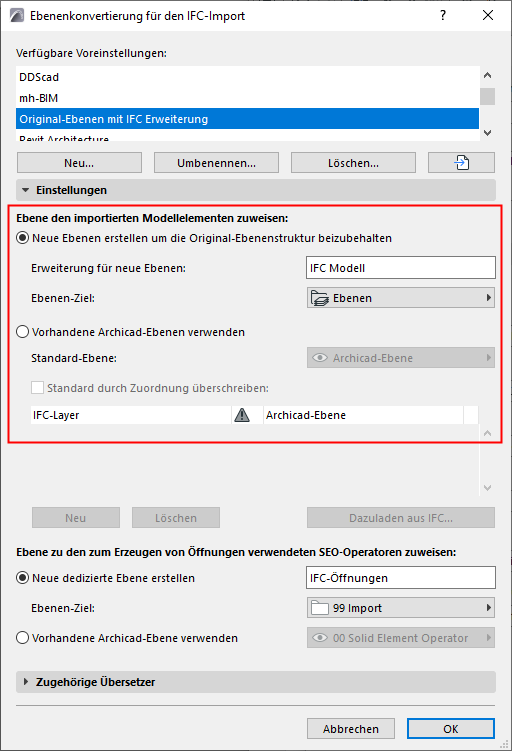

Neue Ebenen erstellen, um die Original-Ebenenstruktur beizubehalten

Die neuen Ebenen erhalten die Namen der Ebenen des IFC-Modells (z.B. IfcPresentationLayerAssignment). Die importierten Elemente werden auf diesen Ebenen platziert.

• Erweiterung für neue Ebenen: Fügen Sie jedem Ebenennamen eine individuelle Erweiterung (z. B. „IFC-Modell“) hinzu. Damit können Sie in den Ebenen-Einstellungen die Ebenen nach Erweiterungen sortieren.
• Ebenen-Ziel: Wählen Sie einen Ordner für IFC-Ebenen. Als Standard-Ziel wird der Stammordner „Ebenen“ verwendet.

Vorhandene Archicad-Ebenen verwenden

Wählen Sie im Popup-Menü Standard-Ebene eine vorhandene Ebene im Archicad-Projekt aus, auf der importierte Elemente platziert werden sollen.

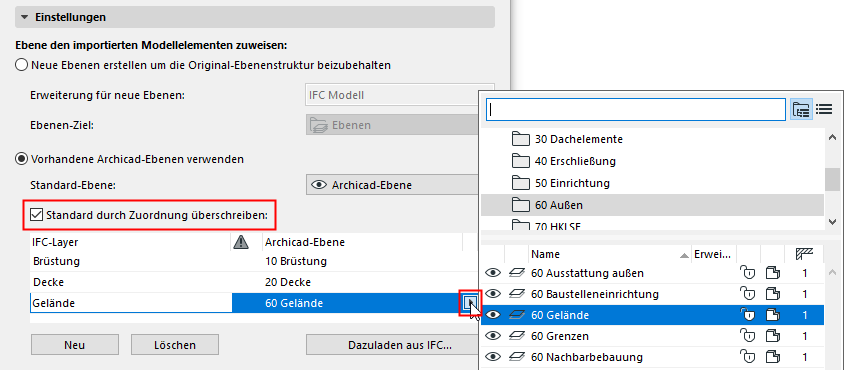

Standard durch Zuordnung überschreiben

Markieren Sie dieses, um Ebenen manuell zuzuordnen, statt die im Popup-Menü zugeordnete Standard-Ebene zu verwenden.

So fügen Sie der Zuordnungsliste IFC-Ebenennamen hinzu:

• Klicken Sie auf Neu oder
• Klicken Sie auf Hinzufügen aus IFC und suchen Sie nach einer IFC-Datei. Die Ebenennamen der Datei werden an die Liste angehängt.

Ebene zuweisen für SEO-Operatoren zum Erzeugen von Öffnungen

Manche importierten Öffnungen können nur mithilfe von Solid Element Operationen erstellt werden. In solchen Fällen verwendet Archicad Operator-Elemente, um die Öffnungen über Solid-Element-Operationen zu erzeugen.

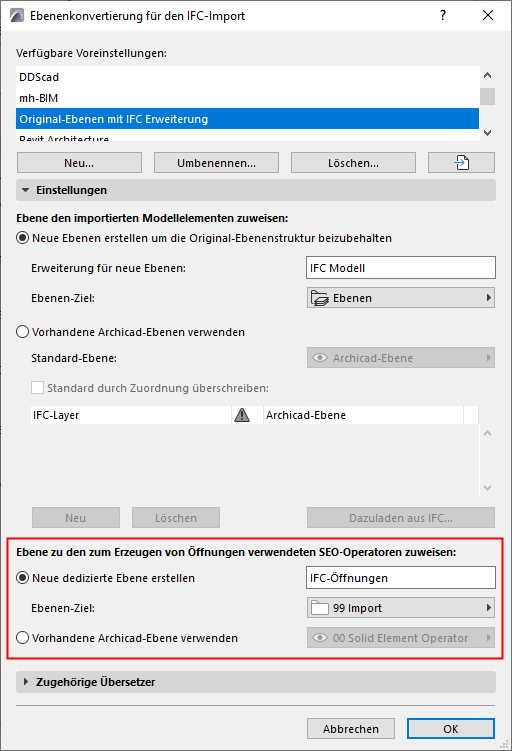

Beim IFC-Import können Sie die Ebenen-Einstellungen für diese SEO-Elemente definieren:

• Neue dedizierte Ebene erstellen: Geben Sie einen Namen für die neue Ebene ein.
• Ebenen-Ziel: Wählen Sie einen Ordner für die neue Ebene.
• Vorhandene Archicad-Ebene verwenden: Wählen Sie eine Ebene aus dem Archicad-Projekt für SEO-Operator-Elemente.
  Anmerkung: Wenn Sie eines der Zielelemente verschieben, vergewissern Sie sich, dass die Ebene der Operator-Elemente angezeigt wird, und verschieben Sie die Ziel- und Operator-Elemente zusammen, um eine Änderung der ursprünglichen Geometrie der importierten Elemente zu vermeiden.

Anmerkungen zur Ebenen-Konvertierung

• Der Importprozess stellt automatisch eine Verschneidungs-Gruppennummer für alle importierten Schichten ein, und diese Nummer unterscheidet sich von der Verschneidungs-Gruppennummer der aktuellen Projektebenen. Durch diesen Unterschied wird sichergestellt, dass die Elemente in den importierten Ebenen sich nicht mit vorhandenen Projektelementen verschneiden.
• Wenn die Elemente in ihre werkzeugbasierten Gegenstücke von Konstruktionselementen umgewandelt wurden (d. h. sie wurden nicht in Objekte oder Morphs umgewandelt; siehe Geometriekonvertierung für den IFC-Import oben), so wurden die Geometrien von Elementen auf identischen Ebenen eventuell aufgrund automatischer Verschneidungen geändert. Wenn Sie dies vermeiden wollen, stellen Sie die Verschneidungs-Gruppennummer auf 0 ein.
• Wenn bereits Ebenen mit dem gleichen Namen vorhanden sind, werden keine neuen Ebenen erstellt. Die importierten Elemente werden auf den entsprechenden vorhandenen Ebenen platziert.
