Schrift-Umwandlung (DXF/DWG-Übersetzungseinstellungen)

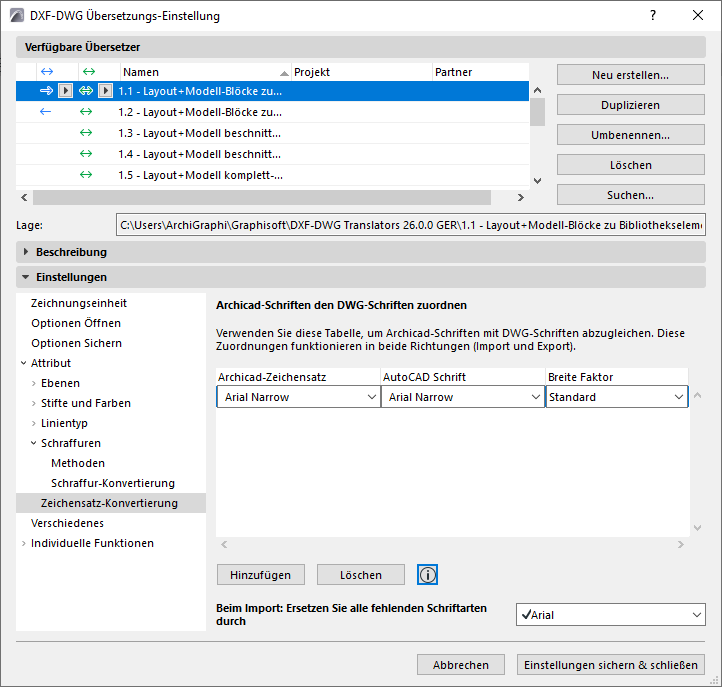

Dies sind Optionen im Dialogfenster DXF-DWG Übersetzungseinstellungen.

Siehe DXF-DWG-Übersetzungseinstellungen.



Verwenden Sie dieses Teilfenster, um die Umwandlung von Archicad-Schriften in AutoCAD-Schriften und umgekehrt zu steuern.

  1. Klicken Sie auf Hinzufügen zum Erstellen einer Zuordnungsregel.
  2. Verwenden Sie die Schrift-Popup-Menüs, um Archicad- mit AutoCAD-Schriften abzustimmen.
  3. Das Feld Breitenfaktor wirkt sich auf den exportierten Text aus.
  • Klicken Sie optional auf dieses Feld, um einen Faktor zum Erhöhen oder Verringern der Schriftbreite in AutoCAD einzugeben. („Standard“ ist = 1,00, d. h. es erfolgt keine Änderung der Schriftbreite.)

Fehlende Schriftarten beim Import ersetzen

Verwenden Sie dieses Feld, um eine Backup-Schriftart einzugeben, die beim Import verwendet werden soll, falls eingehende Schriftarten noch nicht zugeordnet sind.
