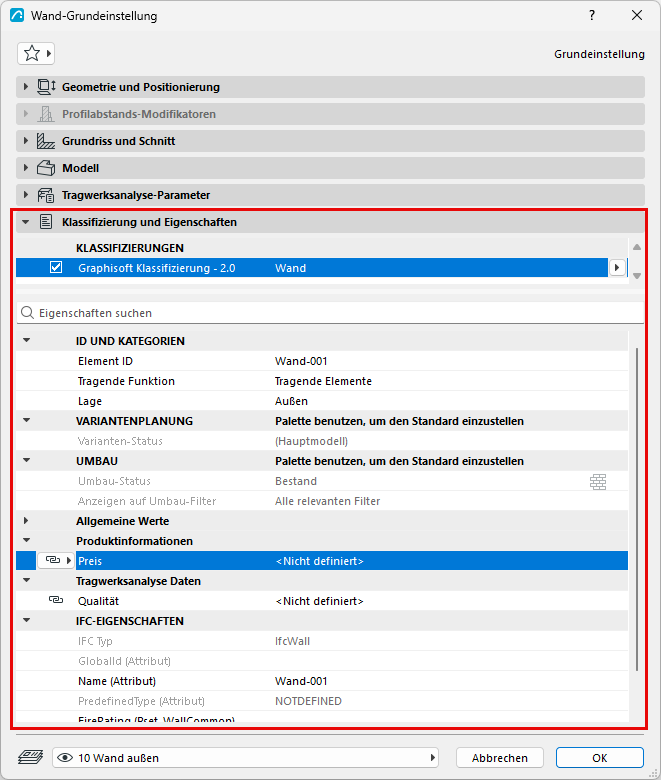

Teilfenster Klassifizierung und Eigenschaften
Klassifizierungen
Weisen Sie dem Element eine Klassifizierung zu. Die verfügbaren Klassifizierungen hängen von dem bzw. den im Projekt geladenen Klassifizierungssystem(en) ab.
Element-Eigenschaften
Der restliche Teil des Dialogfensters enthält die Liste der vom Nutzer hinzugefügten Eigenschaftsdaten für das Element, unterteilt in Gruppen. Eigenschaftstypen und ihre Standardwerte werden im Eigenschaften-Manager eingestellt.
Die Haupt-Eigenschaftsgruppen werden nachfolgend beschrieben. Weitere Informationen finden Sie unter Eigenschaften- und Klassifizierungssyteme.

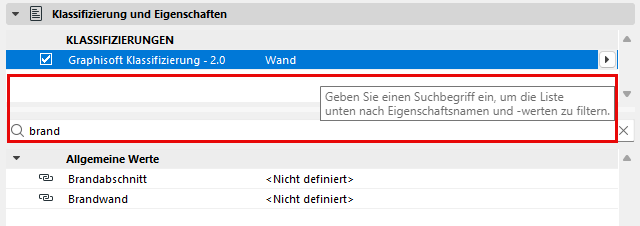

Verwenden Sie bei Bedarf das Suchfeld: Geben Sie einen beliebigen Text ein, um nach allen aktuell im Dialogfenster angezeigten Eigenschaften oder Gruppen zu suchen.
Das Suchfeld ist nicht sichtbar, wenn im aktuellen Dialogfenster keine durchsuchbaren Eigenschaften vorhanden sind.
ID und Kategorien
- ID-Nr.: Geben Sie in diesem Feld eine ID für die Elemente ein, die Sie in den Auswertungen darüber identifizieren möchten.
Das Feld ID-Nr. enthält eine eindeutige Kennzeichnung zur Erkennung und Gruppierung von Elementen in Listenansichten. Alle Zeichen sind möglich.
Wenn eine Zahl an irgendeiner Stelle in dem ID-Feld vorkommt, wird Archicad die ID-Nummer für jedes neue Element um eins erhöhen, vorausgesetzt das Kontrollkästchen Jedem neuen Element eine neue Element-ID zuweisen im Dialogfenster Optionen > Arbeitsumgebung > Weitere Optionen ist aktiviert. So erhält jedes neue Element eine eindeutige ID.
Falls Elemente dupliziert oder multipliziert werden, bleibt die ID des Originals bei allen Kopien unverändert erhalten.
Beim Einfügen von Elementen in ein Projekt können ID-Konflikte entstehen. Archicad schließt ID-Konflikte nicht automatisch aus. Es bleibt dem Benutzer überlassen, eine andere ID für bestimmte Elemente zu vergeben, um dies zu umgehen.
Bevor Sie Elemente erstellen oder nachdem Sie vorhandene Elemente ausgewählt haben, können Sie IDs anpassen, indem Sie den Befehl Element-ID-Manager in Dokumentation > Listen & Berechnungen aufrufen.
Weitere Informationen finden Sie unter Element ID Manager.
- Tragende Funktion: Optional können Sie das Element als “Tragendes Element”- oder “Nichttragendes Element” definieren.
Wenn Sie Modellelemente als “Tragend” klassifiziert haben, können Sie die Strukturdarstellungs-Option “Nur der Kern der tragenden Elemente” verwenden, um nur diese Elemente anzuzeigen.
Siehe Strukturdarstellung.
In Zusammenarbeit mit Partnern, die Programme zu Tragwerksplanung verwenden, können Sie Ihr Archicad-Modell in das IFC-Format exportieren. Die Klassifizierung “Tragende Funktion” fügt den Tragwerkselementen in der Export-Datei automatisch die Eigenschaft “Tragend” hinzu.
- Lage: Optional können Sie das Element als “Außen”- oder als “Innen”-Teil des Gebäudes definieren. Dies ist hilfreich, um die Koordination mit Applikationen zur Energieanalyse zu optimieren.
Sie können nach Elementen anhand der Klassifizierung ihrer Lage suchen. Verwenden Sie hierzu die Kriterien des Dialogfensters Suchen & aktivieren.
Siehe Lage-Kategorie für IFC.
- Klassifizierung nach DIN: Legen Sie diesen Parameter im Teilfenster Klassifizierung und Eigenschaften der Morph-Einstellungen. Nur verfügbar in den Morph-Einstellungen und nur, wenn Sie das Add-On Flächenberechnung verwenden (vorwiegend in deutschsprachigen Märkten verwendet).
Variantenplanung
Dieses Bedienelement zeigt den aktuellen Variantenplanungs-Status des ausgewählten Elements an. Verwenden Sie diese Oberfläche, um das Element neu mit einer anderen Planungsvariante zu verknüpfen.
Umbau-Bedienelemente
Umbau-Status: Dieses Bedienelement steht nur für ein ausgewähltes Element zur Verfügung. In den Grundeinstellungen weist die Anmerkung “Palette benutzen, um den Standard einzustellen” darauf hin, das die Umbau-Palette zum Einstellen eines Standard-Umbaustatus für alle Elemente verwendet werden kann.
Verwenden Sie für ein ausgewähltes Element dieses Popup zum Zuweisen eines Umbau-Status: Bestand, Neu oder Abbruch.
Anzeigen auf Umbau-Filter: Standardmäßig ist diese Option für ein ausgewähltes Element auf “Alle relevanten Filter” eingestellt. Das bedeutet, dieses Element wird ein- oder ausgeblendet bzw. mit einer Überschreibung angezeigt, je nachdem welchen Umbau-Status es hat und welcher Umbau-Filter aktiv ist. Sie können jedoch die Anzeige eines ausgewählten Bauteils auf einen einzigen Umbau-Filter begrenzen. Verwenden Sie das Bedienelement "Anzeigen auf Umbau-Filter" zur Auswahl eines bestimmten Umbau-Filters. Dieses Element wird fortan nur in diesem Umbau-Filter sichtbar sein.
Weitere Informationen finden Sie unter Umbau.
IFC-Eigenschaften
Dieser Teil des Dialogfensters zeigt IFC-Eigenschaften und Elementtyp-Eigenschaften an, die dem ausgewählten Archicad-Element zugewiesen sind. Diese Eigenschafts- und Attribut-Zuordnungen helfen bei der Optimierung Ihres Archicad-Modells für den Datenaustausch mit anderen Applikationen.
Details zur Interoperabilität mit IFC finden Sie unter Arbeiten mit IFC.
