Attribut-Ersetzungs-Manager

In diesem Dialogfenster richten Sie Regeln ein, um Stift-, Schraffur- und Linientyp-Attribute einzeln zu ersetzen.

Um das Manager-Dialogfenster zu öffnen, führen Sie eine der folgenden Aktionen aus:
  • ProKit > Annotate > Attribut-Ersetzungen verwalten...
  • Im Dialogfenster Beschriftungs-Ersetzung: Klicken Sie neben Attribut-Ersetzung auf Regeln bearbeiten

Regeln werden im Projekt gesichert. Das Definieren einer Regel bewirkt für sich genommen noch keine Änderung; die Ersetzung wird erst ausgeführt, wenn Sie im Dialogfenster Beschriftungs-Ersetzung auf Ersetzen klicken.



Wählen Sie den Attribute-Typ: Stifte, Schraffuren, Linientypen

Die drei Symbole oben im Dialogfenster wechseln zwischen Stiften, Schraffuren und Linientypen. Jeder Typ hat seine eigene, unabhängige Regelliste.

Regeln hinzufügen

Führen Sie eine der folgenden Aktionen aus:

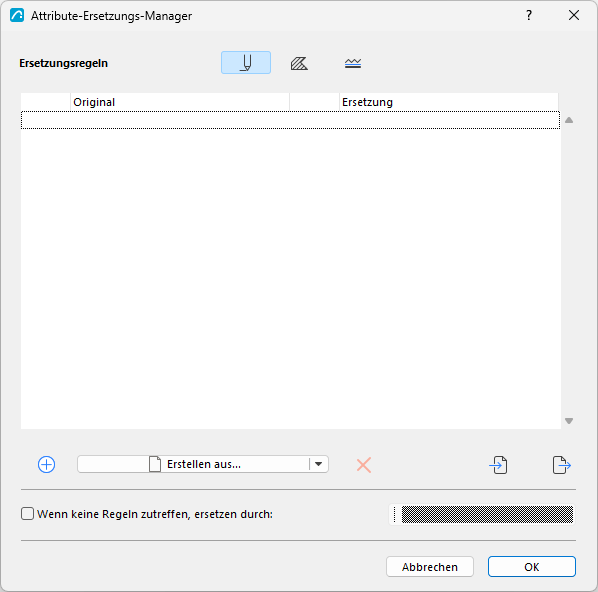

  • Klicken Sie auf das Plus-Symbol (unten im Dialogfenster), um der Liste eine neue leere Regel hinzuzufügen.
  • Klicken Sie auf Erstellen aus, um Regeln automatisch aus den bereits im Projekt verwendeten Attributen zu generieren.

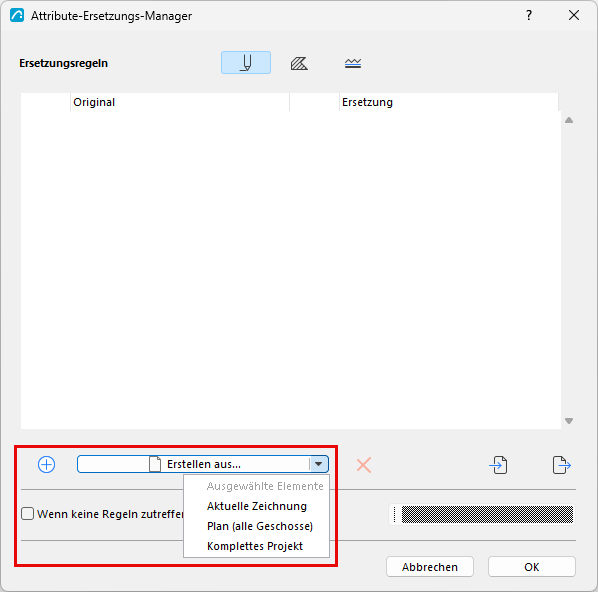

    Wählen Sie einen Teil des Projekts aus, um die von dessen Elementen verwendeten Attribute zu Ihrer Ersetzungsliste hinzuzufügen:

    • Ausgewählte Elemente
    • Aktuelle Zeichnung (der aktuell geöffnete Tab bzw. Ausschnitt, z.B. Grundriss oder Schnitt)
    • Grundriss (alle Geschosse)
    • Komplettes Projekt




Ersetzungsregel definieren

Jede Regel ist ein 1:1-Paar. Bearbeiten Sie nur die Paare, die Sie ändern möchten.

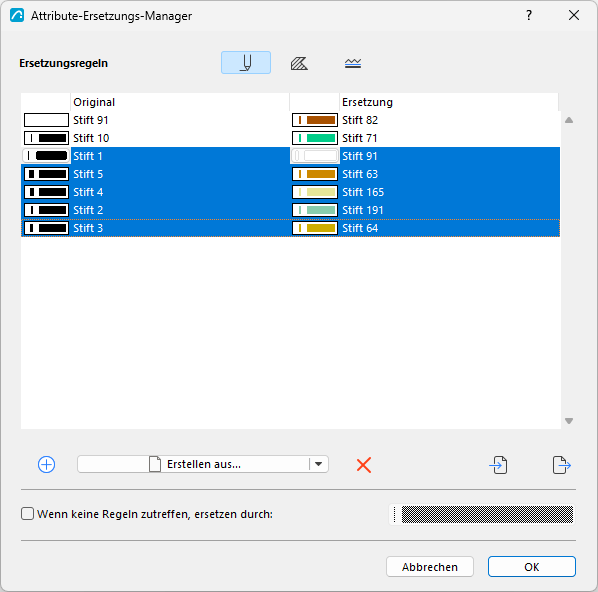

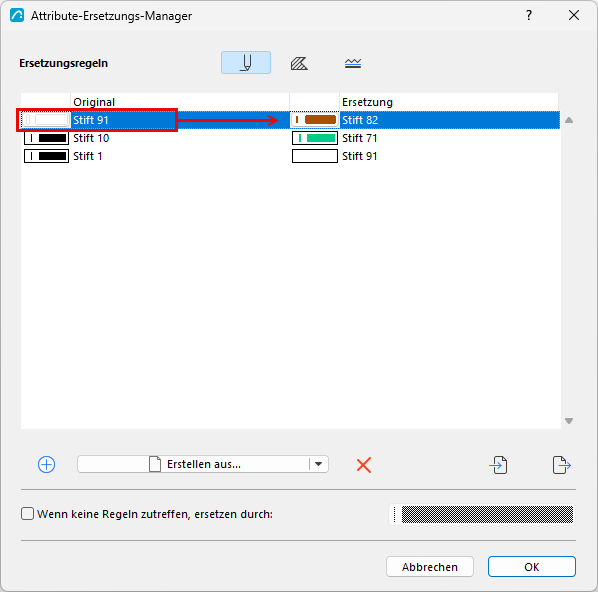

Verwenden Sie für jede Regel die Attributauswahl in den Spalten Original und Ersetzen, um das zu suchende Attribut auszuwählen und dasjenige, mit dem es ersetzt werden soll. Ersetzen Sie beispielsweise Stift 75 durch Stift 20.



Alle nicht zugewiesenen Attribute ersetzen (optional)

Sie können auch eine allgemeine Ersetzungsregel für Attribute definieren, die nicht durch die Regelliste abgedeckt sind. Aktivieren Sie Wenn keine Regeln zutreffen, ersetzen durch... und wählen Sie ein Attribut aus, um eine Auffangregel zu definieren. Jedes Attribut des aktuellen Typs, das nicht durch eine spezifische Regel abgedeckt ist, wird durch das ausgewählte Attribut ersetzt.

Um nur die spezifischen 1:1-Regeln anzuwenden, lassen Sie diese Checkbox deaktiviert.

Regeln verwalten

  • Wählen Sie eine oder mehrere Regeln aus und klicken Sie auf das Papierkorb-Symbol, um sie zu entfernen
  • Verwenden Sie das Import-Symbol, um einen Regelsatz aus einem anderen Projekt zu laden.
  • Verwenden Sie das Export-Symbol, um den Regelsatz des aktuellen Attributs (Stifte, Schraffuren, Linientypen) zur Wiederverwendung in einem anderen Projekt zu sichern.

Importierte Regeln werden an die aktuelle Regelliste angehängt.

Die Import-/Exportdateien für Attributregeln verwenden die folgenden Dateiendungen:

  • Schraffur-Konvertierungsdatei .convertfill
  • Linientyp-Konvertierungsdatei .convertline
  • Stift-Konvertierungsdatei .convertpen
Anmerkung: Sie können auch alle Ihre Beschriftung-Ersetzungsregeln in einer einzigen Datei über das Dialogfenster Beschriftungs-Ersetzung sichern.

Klicken Sie auf OK, um Ihre Änderungen beizubehalten, oder auf Abbrechen, um sie zu verwerfen.
