Eck-Bruchlinie hinzufügen

So fügen Sie einer Detailzeichnung ein L-förmiges Bruchsymbol hinzu:

1. Doppelklicken Sie auf das Detail Elements-Werkzeug.

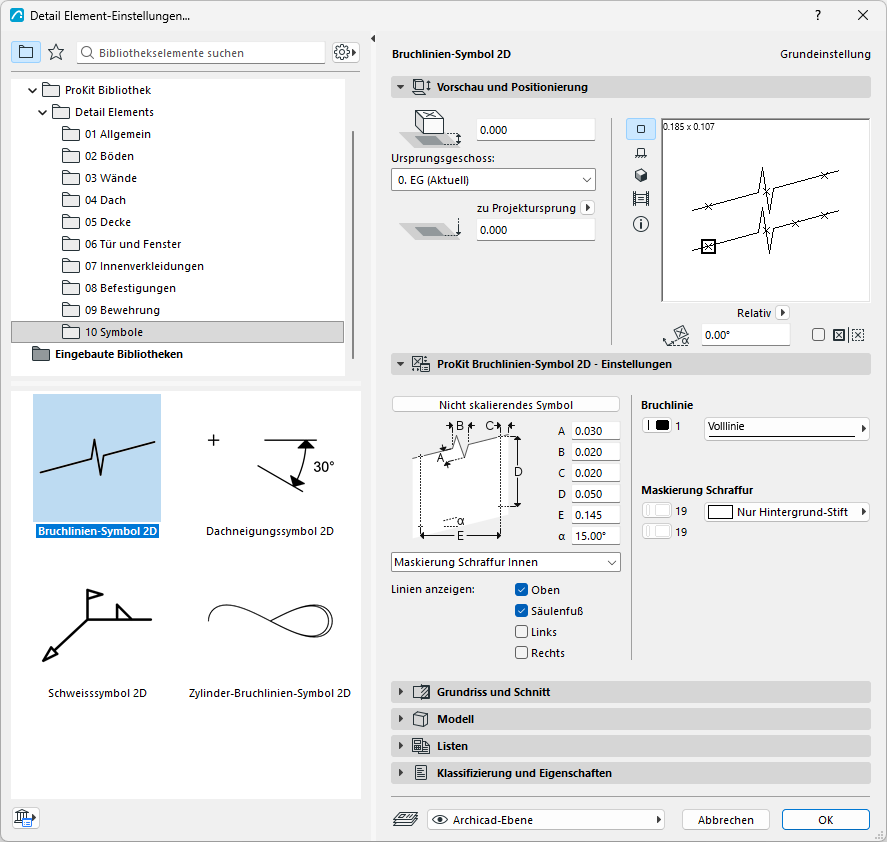

2. Wählen Sie in den Detail-Elementeinstellungen Bruchlinien-Symbol 2D aus dem Ordner 10 Symbole aus

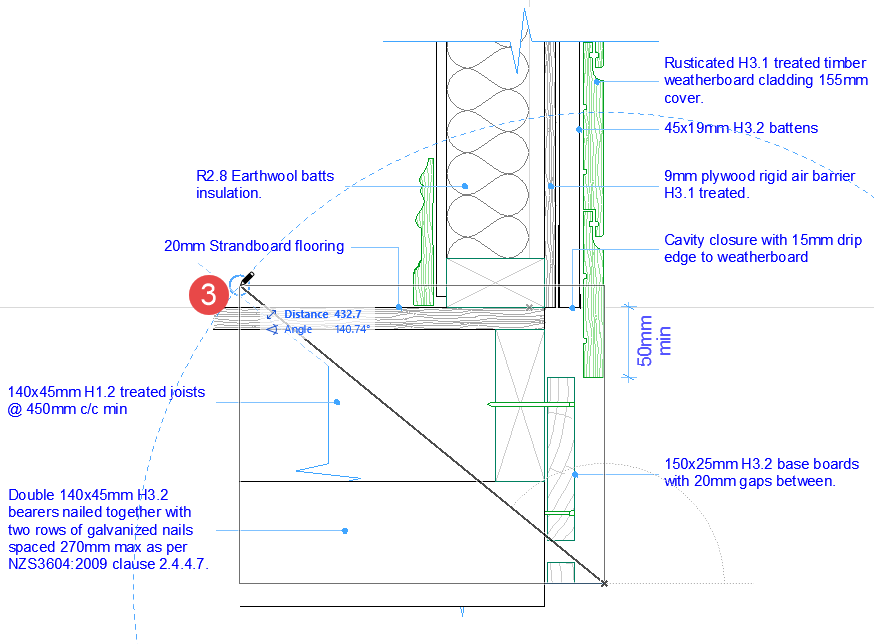

3. Ziehen Sie das Bruchsymbol mit der Geometriemethode Diagonal aus dem Infofenster über die Zeichnung.

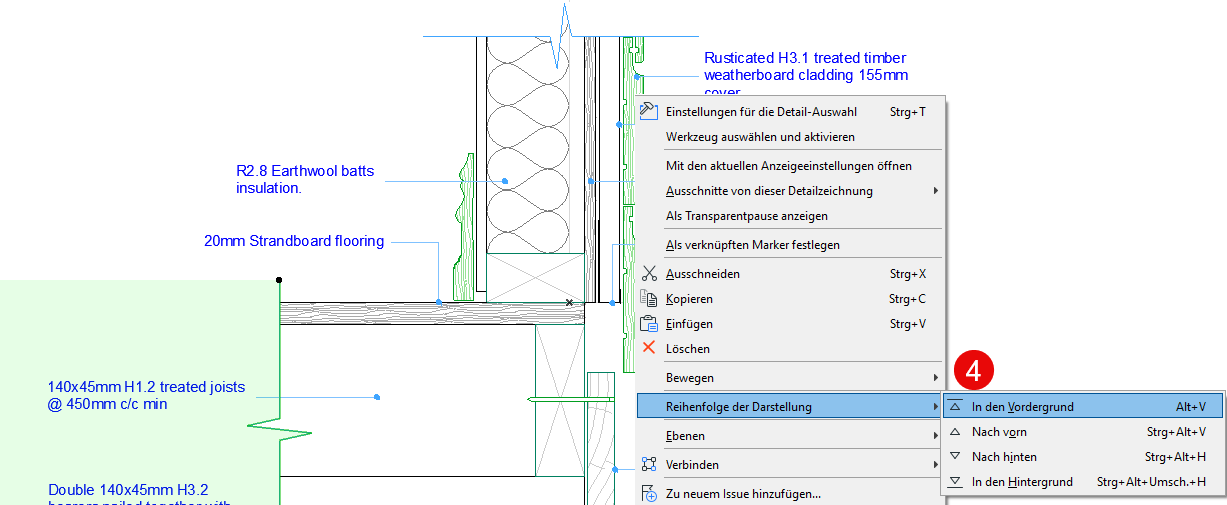

4. Bewegen Sie das Bruchlinien-Symbol vor die Zeichnungselemente (Reihenfolge der Darstellung), aber belassen Sie es hinter Etikettenelementen.

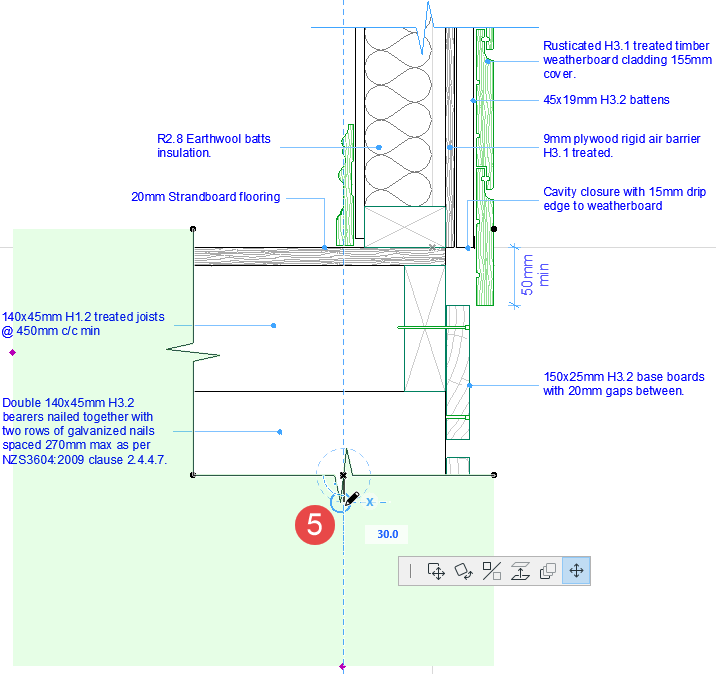

5. Passen Sie die Ausdehnung der Abdeckschraffur an.
