Nägel zu einer Detailzeichnung hinzufügen

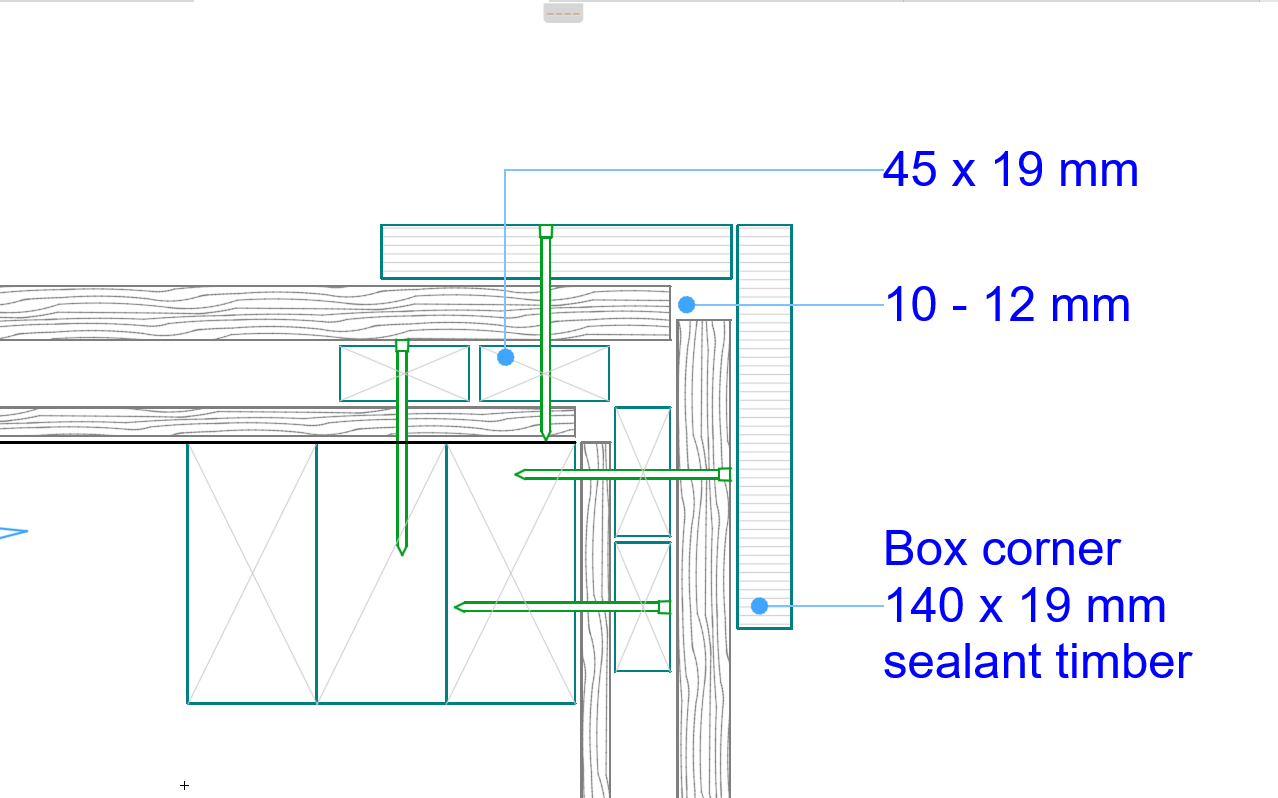

In diesem Beispiel wurde ein Detail gezeichnet. Zum Abschluss müssen wir nur noch die Position der Nägel an den Holzlatten und der Außeneckverkleidung darstellen.

  1. Doppelklicken Sie auf das Detail Elements-Werkzeug

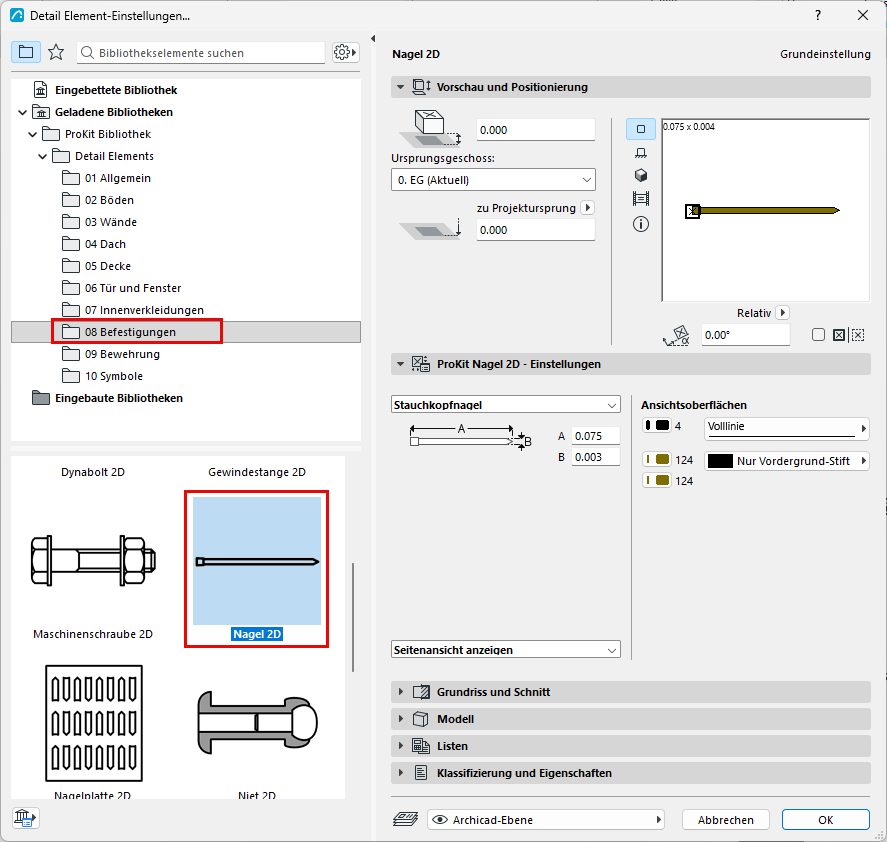

  2. Wählen Sie in den Detail-Elementeinstellungen Nagel 2D aus dem Ordner 08 Befestigungen aus

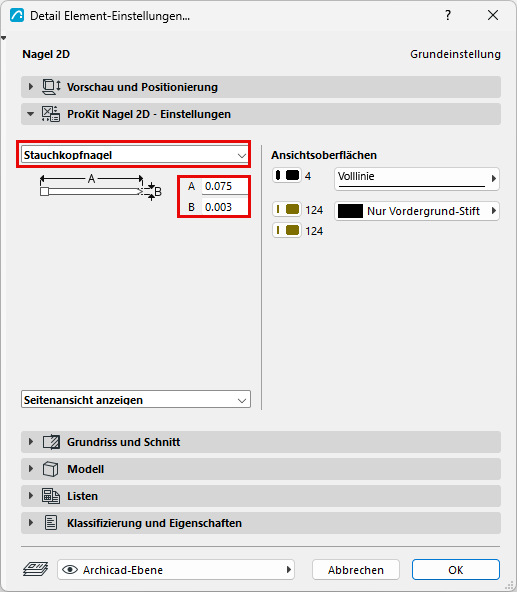

  3. Wählen Sie auf der Seite Nagel 2D – Einstellungen den Typ Stauchkopfnagel aus.
  4. Legen Sie die Nagelmaße fest und klicken Sie anschließend auf OK.

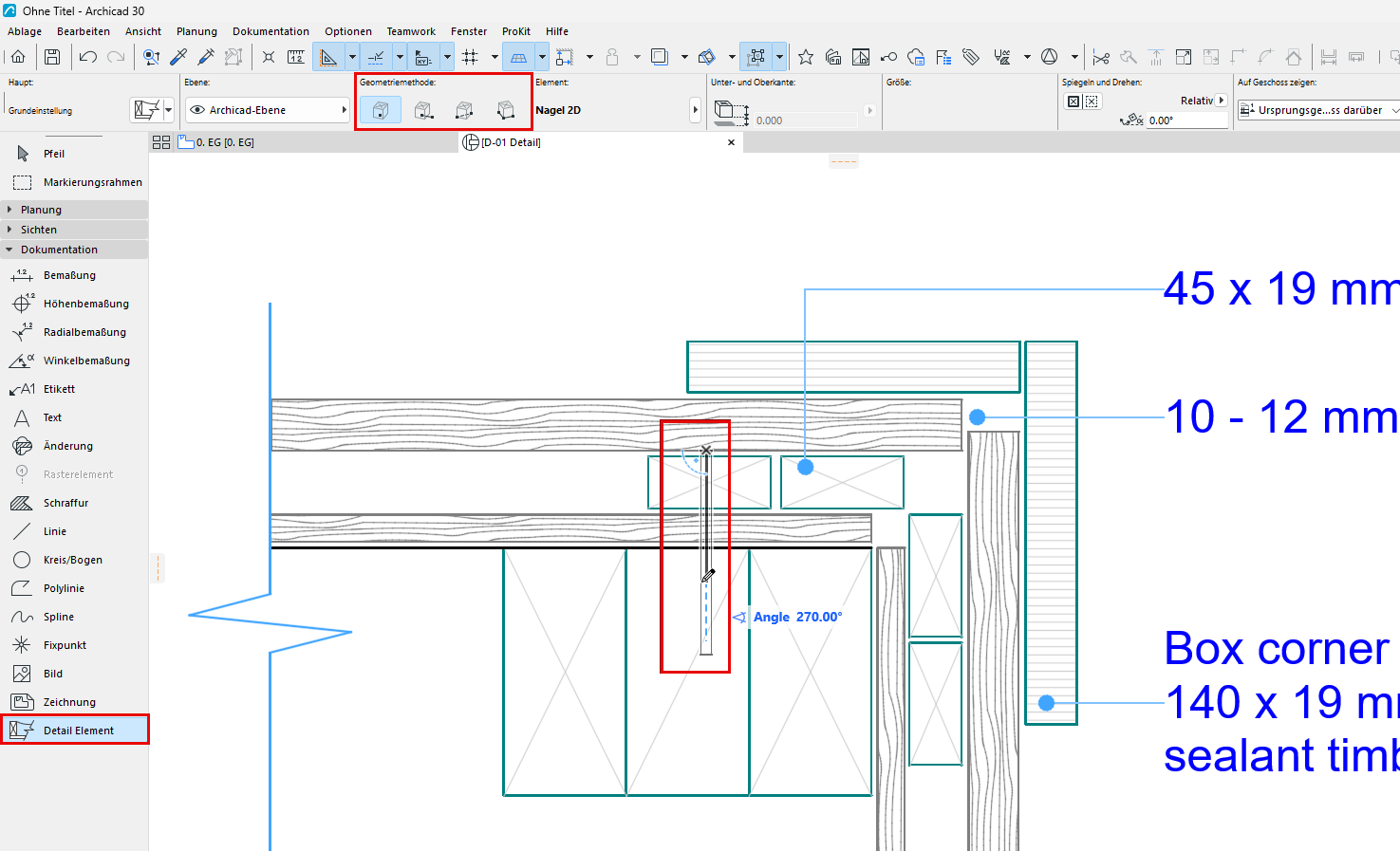

  5. Platzieren Sie das Nagelelement in der Zeichnung und drehen Sie es beim Platzieren in die richtige Richtung.
  6. Platzieren Sie nach Bedarf weitere Nägel.
