Επίλυση διακοπεισών συνδέσεων σε ΜΗΥ συστήματα

Στις ΜΗΥ ροές εργασίας, ένα σύστημα μπορεί να εμφανίζεται σωστό στο μοντέλο ενώ εξακολουθεί να περιέχει διακοπείσες λογικές συνδέσεις.

Αυτά τα κρυφά προβλήματα μπορούν να επηρεάσουν τους υπολογισμούς, τους πίνακες και τον συντονισμό, ακόμη και όταν οι θύρες και τα τελικά σημεία φαίνεται να ευθυγραμμίζονται γεωμετρικά.

Με τη νέα λειτουργία Επίλυση ΜΗΥ Συνδέσεων, το MEP Designer συμβάλλει στην ταχύτερη αποκατάσταση της αξιοπιστίας του μοντέλου με λιγότερο χειροκίνητη τακτοποίηση.

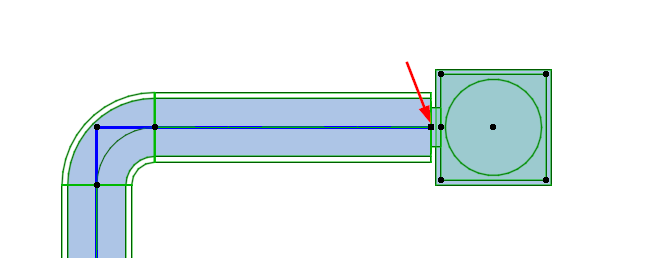

Ενδέχεται να δημιουργήσετε ακούσια ανοικτές συνδέσεις - κατά την αντιγραφή μίας όδευσης και ακολούθως τη σύνδεσή της σε ένα στοιχείο με σύνδεση διαφορετικού μεγέθους. Ή μετά την αλλαγή μεγέθους κάποιου στοιχείου. Ή κατά την εκτέλεση ενός υπολογισμού που χρειάζεται ένα συστολικό στοιχείο το οποίο δεν έχετε δημιουργήσει ακόμα.

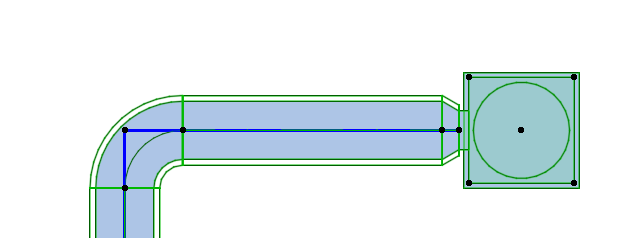

Σε αυτές τις περιπτώσεις, χρησιμοποιήστε τη νέα λειτουργία Επισκευή Ανοικτής Σύνδεσης: Εντοπίζει ελαττωματικές συνδέσεις στοιχείων και σας βοηθά να τις διορθώσετε γρήγορα, δημιουργώντας ακόμη και ένα συστολικό όπου χρειάζεται.

Το αποτέλεσμα: ένα αξιόπιστο μοντέλο με οδεύσεις που συμπεριφέρονται σωστά σε υπολογισμούς, πίνακες και συντονισμό μοντέλου. Για εσάς: λιγότερη τακτοποίηση, περισσότερος χρόνος για σχεδιασμό.
