Γραμμές

Οι γραμμές είναι χαρακτηριστικά, που ορίζονται στην ενότητα Επιλογές > Χαρακτηριστικά Στοιχείου > Γραμμές.

Οι τύποι γραμμών εκχωρούνται σε στοιχεία στους διαλόγους των ρυθμίσεών τους.

Για παράδειγμα, κατά τον καθορισμό του τρόπου εμφάνισης ενός Υποστυλώματος σε ένα 2D παράθυρο, θα εφαρμόσετε διαφορετικές γραμμές για το περίγραμμα του πυρήνα του, για την εμφάνιση των υπερκειμένων του και για το σταυρόνημα του συμβόλου του.

Επεξεργασία και διαχείριση τύπων γραμμών

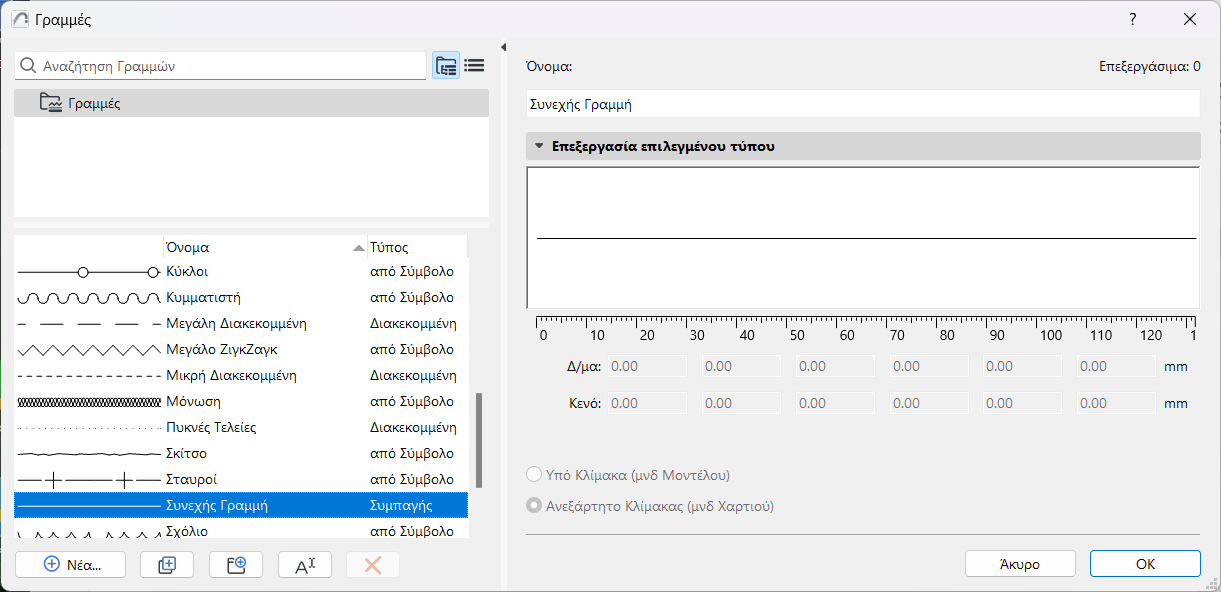

Χρησιμοποιήστε τον Διάλογο Γραμμές για να τροποποιήσετε τις τυπικές γραμμές (συνεχής, τελείες, διακεκομμένη, κ.λπ.) και να ορίσετε ειδικές γραμμές.

Για γενικές πληροφορίες, δείτε: Χρήση των διαλόγων χαρακτηριστικών.



Επιλέξτε έναν Τύπο Γραμμής από την αριστερή πλευρά του διαλόγου για να επεξεργαστείτε τις παραμέτρους του στα δεξιά.

Σημείωση: Οι Συνεχείς γραμμές δεν είναι επεξεργάσιμες.

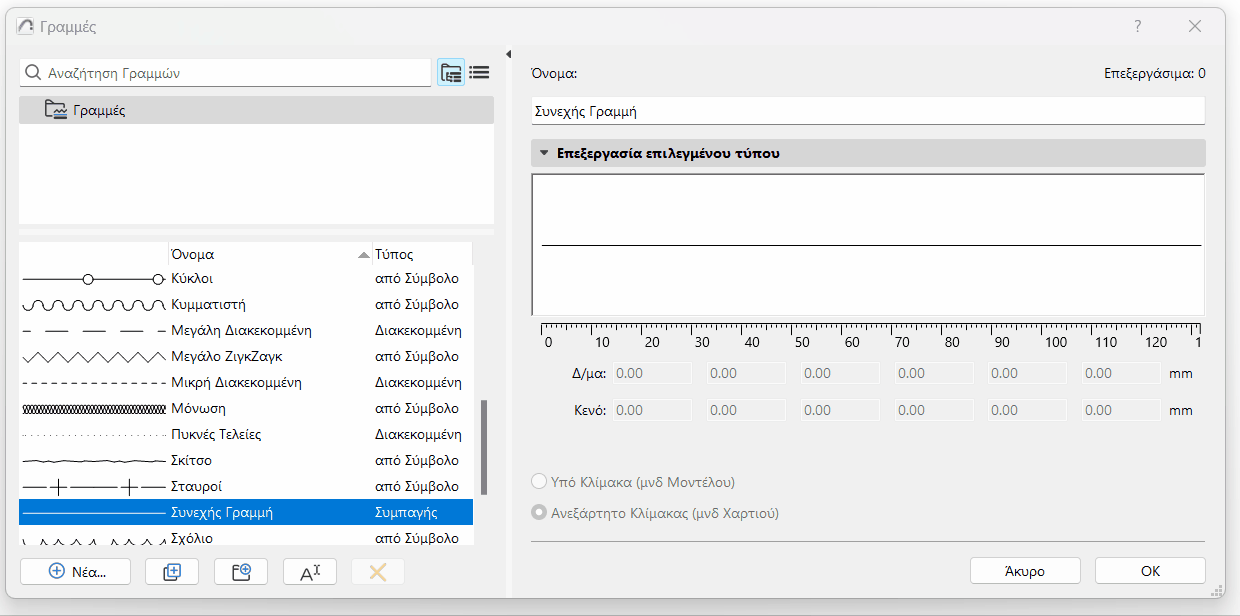

Δημιουργία νέου τύπου γραμμής

  1. Κάντε κλικ στο Νέα.
  2. Επιλέξτε έναν τύπο γραμμής:


Ρυθμίστε τις παραμέτρους γραμμής όπως περιγράφεται εδώ:

Επεξεργασία Τύπου Γραμμής (Διακεκομμένη)

Επεξεργασία Τύπου Γραμμής (από Σύμβολο)

Πάχος Γραμμής

Λεπτή Γραμμή (προεπιλογή)

Εξ ορισμού, όλες οι γραμμές θα εμφανίζονται με Λεπτή Γραμμή, πάχους ενός pixel.

  • Μπορείτε επίσης να ενεργοποιήσετε το Έντονες Γραμμές Τεμνομένων (Άποψη > Επιλογές Άποψης στην Οθόνη). Αυτό θα εμφανίζει έντονες (πλάτους δύο pixel, ανεξάρτητα από το πραγματικό πάχος πένας) όλες τις Γραμμές Τεμνομένων. Όλες οι άλλες γραμμές θα είναι Λεπτές.

Πραγματικό Πάχος Γραμμής

Ενεργοποίηση Πραγματικού Πάχους Γραμμής στο Άποψη > Επιλογές Εμφάνισης στην Οθόνη. Το πάχος της πένας κάθε γραμμής θα εμφανίζεται με βάση την τιμή του πάχους της πένας (που ορίζεται στον διάλογο Πένες και Χρώματα).

Κλίμακα Γραμμής

Η εμφάνιση των γραμμών στην οθόνη, στον εκτυπωτή ή στον plotter, εξαρτάται από τα ακόλουθα:

  • Υπό Κλίμακα (μνδ Μοντέλου): Εμφάνιση του τύπου γραμμής στην ίδια κλίμακα με το μοντέλο σε κάθε εξαγωγ'η.
    Σημείωση: Αποφύγετε την επεξεργασία μίας υπό κλίμακα γραμμής, εάν η κλίμακα της μελέτης διαφέρει από εκείνην της Γραμμής, διότι θα παραμορφωθεί.
  • Ανεξάρτητο Κλίμακας (μνδ Χαρτιού): Εμφάνιση, πλοτάρισμα και εκτύπωση του τρέχοντος τύπου Γραμμής σε σταθερό μέγεθος, ανεξαρτήτως κλίμακας εξαγωγής.
