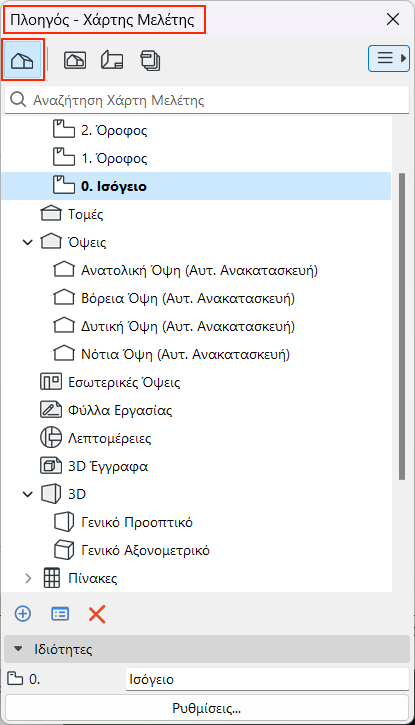

Δενδροειδής ιεραρχία των σ-άποψης της μελέτης, οργανωμένων σε φακέλους. Τα εικονίδια των σ-άποψης (στον Πλοηγό και στη γραμμή καρτελών) είναι μαύρα.
Χρησιμοποιήστε το πεδίο αναζήτησης για να εντοπίσετε στοιχεία με βάση το όνομα.
Τι είναι ένα Σ-Άποψης;
Ένα Σ-Άποψης αντιπροσωπεύει το παράθυρο ενός συγκεκριμένου τμήματος της μελέτης σας.
Τα Σ-Άποψης παρουσιάζονται στον Χάρτη Μελέτης Πλοηγού, οργανωμένα σε φακέλους (ένας φάκελος που ονομάζεται ανάλογα με τον τύπο του σ-άποψης).
Για τα σ-άποψης τύπου τομής, μπορείτε επίσης να τα οργανώσετε ελεύθερα σε οποιονδήποτε αριθμό προσαρμοσμένων υποφακέλων.
Σημείωση: Μόλις αποθηκεύσετε τις ρυθμίσεις ενός σ-άποψης, δημιουργείται μία άποψη (και προστίθεται στον Χάρτη Απόψεων) και μπορεί στη συνέχεια να τοποθετηθεί σε μία Πινακίδα.
Φάκελοι του Χάρτη Μελέτης
Όροφοι
Όλοι οι Όροφοι που έχουν οριστεί για τη Μελέτη.
Σημείωση: Στον Χάρτη Μελέτης, το ID Ορόφου δεν είναι επεξεργάσιμο. Το ID Ορόφου είναι ταυτόσημο με τον Αριθμό Ορόφου και μπορεί να οριστεί στις Ρυθμίσεις Ορόφου.
Τομές, Όψεις, Εσωτερικές Όψεις, Φύλλα Εργασίας, Λεπτομέρειες και 3D Έγγραφα
Φάκελοι που περιέχουν αντίστοιχα σ-άποψης.

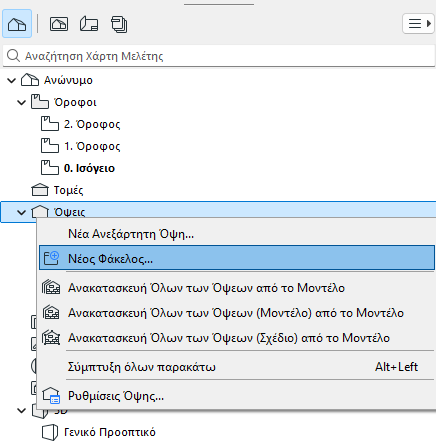

Για αυτά τα σ-άποψης, μπορείτε να δημιουργήσετε οποιονδήποτε αριθμό ειδικών φακέλων και υποφακέλων: κάντε δεξί κλικ σε ένα στοιχείο και στη συνέχεια χρησιμοποιήστε τις εντολές του θεματικού μενού για να δημιουργήσετε έναν νέο φάκελο.
Σύρετε και αφήστε (φακέλους και σ-άποψης τύπου τομής)
Σύρετε και αφήστε τα σ-άποψης σας ελεύθερα μεταξύ διαφορετικών φακέλων, σε οποιοδήποτε επίπεδο
Επιλέξτε πολλαπλά επιλογή σ-άποψης ή/και φακέλους, και σύρετε όλους ταυτόχρονα σε μία νέα θέση
Η λειτουργία drag and drop είναι δυνατή μόνο εντός του ίδιου τμήματος του Δένδρου Χάρτη Μελέτης. Για παράδειγμα, δεν μπορείτε να αφήσετε όψεις μέσα σε τομές.
Μετά το Σύρε και Άφησε, τα στοιχεία με ονόματα που είναι ίδια μετονομάζονται αυτόματα με την προσθήκη ενός αύξοντος αριθμού
Οι οικογένειες Εσωτερικής Όψης δεν μπορούν να διαχωριστούν: τα γονικά και θυγατρικά στοιχεία μετακινούνται πάντοτε μαζί
Σημείωση: Μπορείτε να κλωνοποιήσετε οποιονδήποτε φάκελο του Χάρτη Μελέτης για να δημιουργήσετε ένα αντίστοιχο σύνολο συνδεδεμένων απόψεων στον Χάρτη Απόψεων. Εάν μετακινήσετε σ-άποψης τύπου τομής σε διαφορετικούς φακέλους στον Χάρτη Μελέτης, οι φάκελοι-κλώνοι στον Χάρτη Απόψεων ενημερώνονται αυτόματα.
3D
Περιέχει 3D απόψεις και οποιεσδήποτε διαδρομές κάμερας.
Παρέχονται δύο προεπιλεγμένες προβολές: Γενική Προοπτικό και Γενικό Αξονομετρικό.
Όταν τοποθετείτε Κάμερες στη Μελέτη σας, τα ονόματά τους εμφανίζονται στο 3D φάκελο, ομαδοποιημένα κάτω από τη Διαδρομή.
Περιέχει τους διαδραστικούς πίνακες (Στοιχεία, Συστατικά, Επιφάνειες) που δημιουργήθηκαν ως μέρος της τεκμηρίωσης της μελέτης. Ο Διαδραστικός Πίνακας είναι η βάση των παραγγελιών για κατασκευαστικά στοιχεία από τους κατασκευαστές, καθώς και για τον έλεγχο της συνέπειας των στοιχείων, με βάση ένα σύνολο κριτηρίων.
