Δέσμευση Σημείου Έλξης

Μπορείτε να εμφανίσετε Σημεία Έλξης επάνω σε ένα προσωρινό διάνυσμα που το χρησιμοποιείτε κατά τη σχεδίαση στοιχείων. Η μέθοδος μπορεί να ενεργοποιηθεί με το εικονίδιο Δέσμευση Σημείου Έλξης από τα εικονίδια συσχετισμένων μεθόδων κατασκευής της Παλέτας Ελέγχου ή από τη γραμμή εργαλείων Βοηθήματα Σχεδίασης.

Δείτε: Παλέτα Ελέγχου.

Στο παρακάτω παράδειγμα, θα σχεδιάσετε έναν Τοίχο που αρχίζει στο ένα τέταρτο της απόστασης μεταξύ δύο σημείων (άκρα) δύο άλλων Τοίχων.

1. Από τις Ρυθμίσεις Σημείου Έλξης, επιλέξτε "Διαιρέσεις".
2. Από την επιλογή Ορισμός Τιμών Σημείου Έλξης, εισαγάγετε 4 ως τον αριθμό διαιρέσεων.





3. Βεβαιωθείτε ότι η Έλξη Πλέγματος δεν είναι ενεργή. (Η Άποψη > Έλξη Πλέγματος είναι ανενεργή).
4. Ενεργοποιήστε το Εργαλείο Τοίχος.
5. Επιλέξτε το εικονίδιο Δέσμευση Σημείου Έλξης στην Παλέτα Ελέγχου, και πατήστε το για να ενεργοποιηθεί.

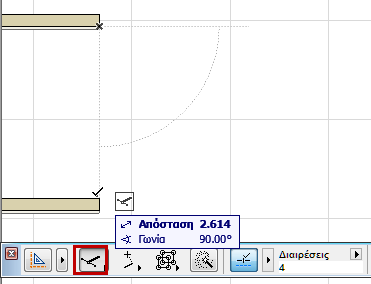

6. Σχεδιάστε ένα διάνυσμα αναφοράς από το άκρο του ενός Τοίχου στο άκρο του άλλου.





7. Προσφέρονται τώρα Σημεία Έλξης κατά μήκος του διανύσματος, σε κάθε μία από τις 4 διαιρέσεις.

   Κάντε κλικ στη θέση που θέλετε για να αρχίσετε να σχεδιάζετε τον νέο Τοίχο.
