Απλός Ημικυλινδρικός Θόλος Εξώθησης: Κάθετα στην Κάτοψη

Χρησιμοποιήστε αυτήν τη μέθοδο για να τοποθετήσετε ένα ημικυκλικό προφίλ Κελύφους και στη συνέχεια να το εξωθήσετε προς τα πάνω ή προς τα κάτω (κάθετα στην Κάτοψη).

Το προφίλ του Κελύφους είναι πάντα ένα ημικύκλιο. Αργότερα, μπορείτε να επεξεργαστείτε το προφίλ.

Στην Κάτοψη:

1. Ενεργοποιήστε το Εργαλείο Κέλυφος και επιλέξτε τη μέθοδο γεωμετρίας Εξώθηση, με την Απλή μέθοδο εισαγωγής.

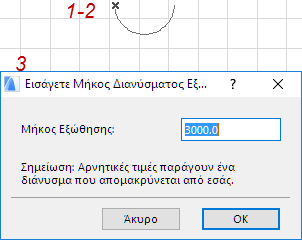

2. Κάντε διπλό-κλικ στη θέση που θέλετε να τοποθετήσετε το Κέλυφος. (Εμφανίζεται ένα προσωρινό προφίλ). Η στάθμη (υψόμετρο) της βάσης του εξαρτάται από την τιμή που ορίσατε στις Ρυθμίσεις Κελύφους.
3. Στον διάλογο που εμφανίζεται, εισάγετε το μήκος εξώθησης του Κελύφους. Η θετική τιμή εξωθεί το Κέλυφος προς τα πάνω (προς εσάς). Η αρνητική τιμή εξωθεί το Κέλυφος μακρυά από εσάς. Κάντε κλικ στο OK για κλείσιμο αυτού του διαλόγου.





4. Μετακινήστε τον κέρσορα για να καθορίσετε τη θέση του Κελύφους και στη συνέχεια κάντε κλικ για να καθορίσετε το πλάτος του προφίλ του.

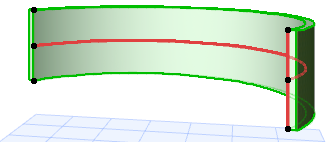

5. Το Κέλυφος έχει ολοκληρωθεί.
