Κέλυφος εκ Περιστροφής με Προφίλ Ελεύθερης Σχεδίασης
- Ενεργοποιήστε το Εργαλείο Κέλυφος και επιλέξτε τη μέθοδο γεωμετρίας Περιστροφή, με τη Λεπτομερή μέθοδο εισαγωγής.
Στην Κάτοψη:

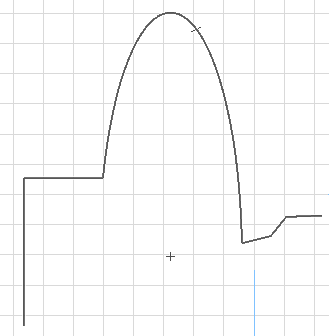

- Σχεδιάστε το προφίλ Κελύφους - μία πολυΓΡΑΜΜΗ ή ένα κλειστό πολύγωνο - με τη συνήθη Πολυγωνική μέθοδο εισαγωγής.
- Κάντε διπλό-κλικ για να ολοκληρώσετε την πολυΓΡΑΜΜΗ ή το πολύγωνο.

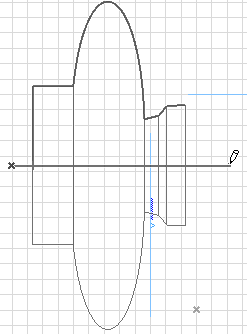

- Κάντε κλικ δύο φορές για να σχεδιάσετε τον άξονα περιστροφής. (Ο αρχικά τοποθετημένος άξονας περιστροφής είναι πάντα παράλληλος στην Κάτοψη, αλλά αργότερα μπορείτε να τον επεξεργαστείτε).
- Στον διάλογο που εμφανίζεται, εισάγετε τη γωνία περιστροφής του Κελύφους. Η θετική τιμή περιστρέφει το Κέλυφος προς εσάς. Η αρνητική τιμή περιστρέφει το Κέλυφος μακρυά από εσάς.

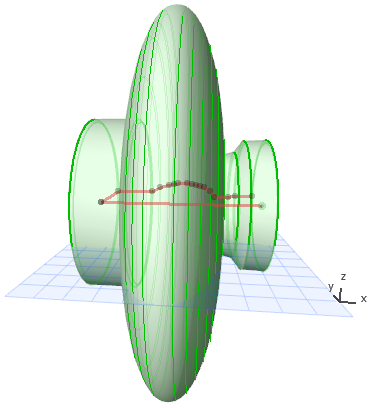

- Κάντε κλικ στο OK για να ολοκληρώσετε το Κέλυφος. Δείτε το στο 3D.
Στο 3D Παράθυρο:
- Επιλέξτε το επίπεδο εισαγωγής. Είτε κάντε κλικ για να βρείτε το προκαθορισμένο επίπεδο, είτε επιλέξτε ένα άλλο επίπεδο εισαγωγής που να βασίζεται σε υφιστάμενα στοιχεία. Αυτό είναι το επίπεδο στο οποίο θα σχεδιάσετε το προφίλ και στη συνέχεια τον άξονα περιστροφής του.
- Εάν κάνετε κλικ στον “κενό χώρο”, το προκαθορισμένο επίπεδο εισαγωγής βρίσκεται στη στάθμη βάσης που καθορίστηκε στις Προκαθορισμένες Ρυθμίσεις Κελύφους.

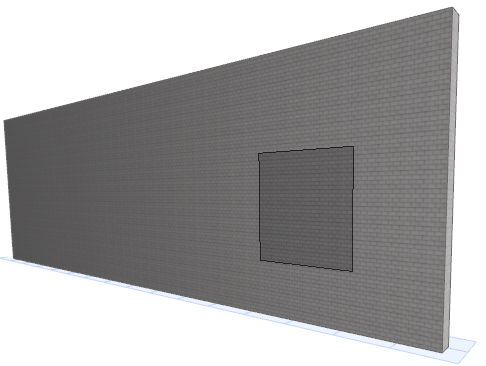

- Για να τοποθετήσετε ένα επίπεδο εισαγωγής που ορίζεται από σημεία ή επιφάνειες ενός υφιστάμενου στοιχείου, επιλέξτε το με κλικ σε οποιαδήποτε σημεία και/ή ακμές ή επιφάνειες: η αυτόματη οπτική πληροφόρηση (ένα γκρι τετράγωνο) θα σας δείξει τις πιθανές θέσεις του επιπέδου εισαγωγής. Όταν βρείτε το επίπεδο που θέλετε, κάντε κλικ για να προκαλέσετε την εμφάνισή του.

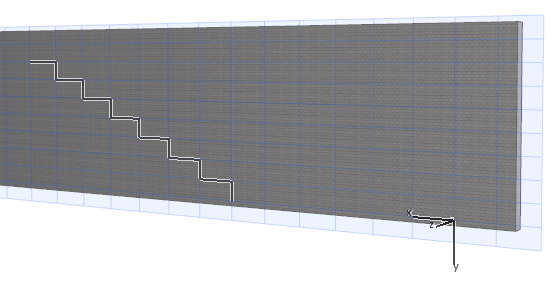

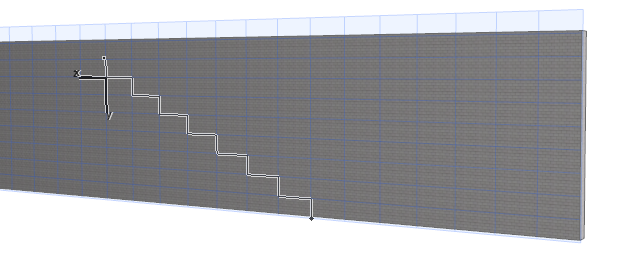

- Σχεδιάστε το προφίλ Κελύφους - μία πολυΓΡΑΜΜΗ ή ένα κλειστό πολύγωνο - με τις συνήθεις μεθόδους εισαγωγής πολυγώνου.
- Ολοκληρώστε το πολύγωνο.
- Κάντε κλικ για να καθορίσετε το κέντρο του άξονα περιστροφής.

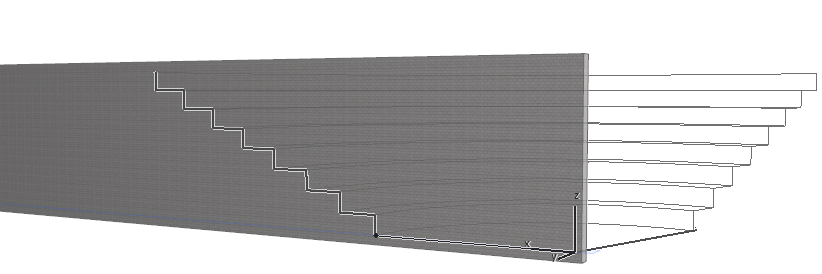

- Μετακινήστε τον κέρσορα για να ολοκληρώσετε τον άξονα περιστροφής. Κινηθείτε μέσα στην 3D άποψη για να βρείτε την καλύτερη γωνία από την οποία θα φαίνεται η οπτική πληροφόρηση.

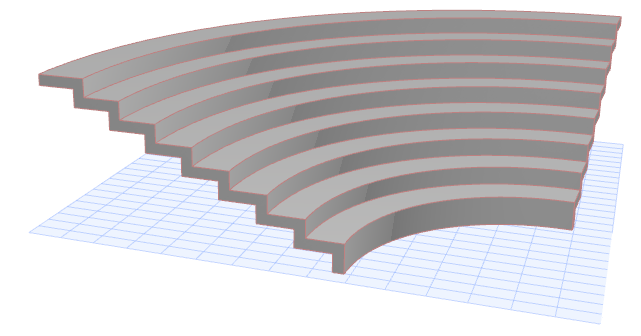

- Το Κέλυφος έχει ολοκληρωθεί.
