Ευθειογενές Θολωτό Κέλυφος

Για να δημιουργήσετε ένα Ευθειογενές Κέλυφος με την Απλή μέθοδος εισαγωγής, θα πρέπει να καθορίσετε δύο προφίλ σε παράλληλα επίπεδα. Με αυτήν τη μέθοδο εισαγωγής:

• Το πρώτο προφίλ έχει πάντα ημικυκλικό σχήμα.
• Το δεύτερο προφίλ είναι πάντα μία ευθεία γραμμή.

Εδώ, θα τοποθετήσουμε ένα θολωτό ευθειογενές Κέλυφος πάνω από αυτό το σύμπλεγμα τοίχων.

1. Επιλέξτε την Ευθειογενή μέθοδο γεωμετρίας του εργαλείου Κέλυφος, καθώς και την Απλή μέθοδο εισαγωγής.





   Στην Κάτοψη:

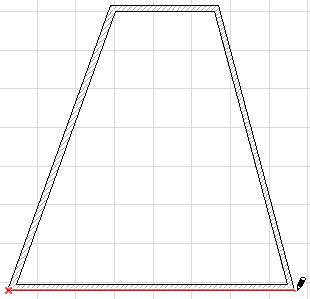

2. Κάντε κλικ στα άκρα του κάτω τοίχου για να καθορίσετε το πλάτος του πρώτου, ημικυκλικού προφίλ.

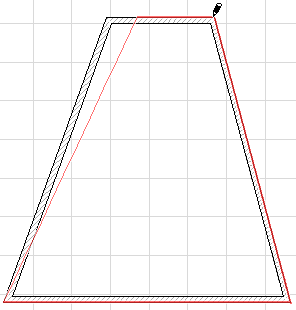

3. Σύρετε τον κέρσορα στον απέναντι τοίχο και στη συνέχεια κάντε κλικ στα δύο άκρα αυτού του τοίχου για να καθορίσετε το πλάτος του δεύτερου, ευθείας γραμμής προφίλ.





4. Το θολωτό Ευθειογενές Κέλυφος έχει ολοκληρωθεί. Δείτε το στο 3D.





Στο 3D Παράθυρο:

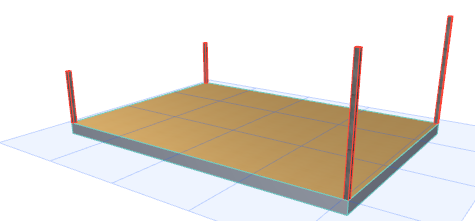

Εδώ θα τοποθετήσουμε ένα θολωτό ευθειογενές Κέλυφος πάνω από δύο ζεύγη ανισοϋψών υποστυλωμάτων.

1. Επιλέξτε την Ευθειογενή μέθοδο γεωμετρίας του εργαλείου Κέλυφος, καθώς και την Απλή μέθοδο εισαγωγής.

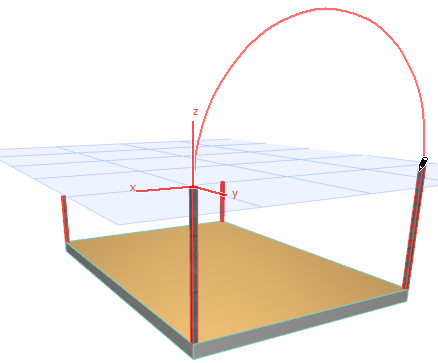

2. Κάντε κλικ στα δύο υψηλότερα υποστυλώματα για να καθορίσετε το πλάτος του πρώτου, ημικυκλικού προφίλ.

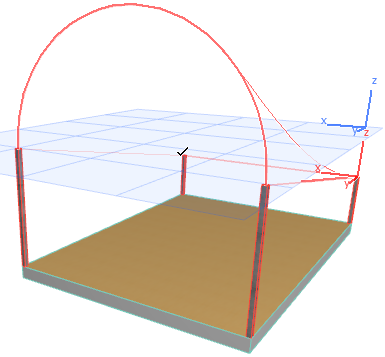

3. Σύρετε τον κέρσορα στα απέναντι, χαμηλότερα υποστυλώματα και κάντε κλικ σε κάθε ένα από αυτά για να καθορίσετε το πλάτος του δεύτερου, ευθείας γραμμής προφίλ.

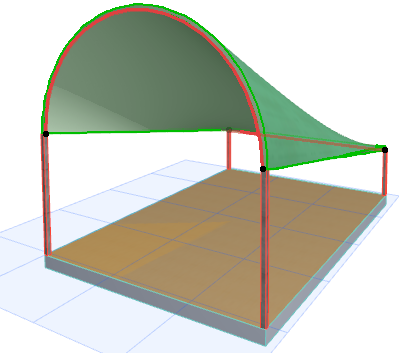

4. Το θολωτό Ευθειογενές Κέλυφος έχει ολοκληρωθεί. Δείτε το στο 3D.





Δείτε το βίντεο
