Κέλυφος Εξώθησης: Κυματοειδές Κέλυφος Στέγασης

1. Ενεργοποιήστε το Εργαλείο Κέλυφος και επιλέξτε τη μέθοδο γεωμετρίας Εξώθηση, με τη Λεπτομερή μέθοδο εισαγωγής.

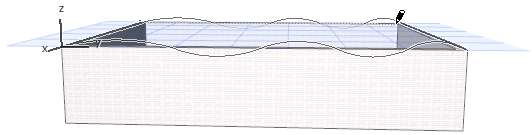

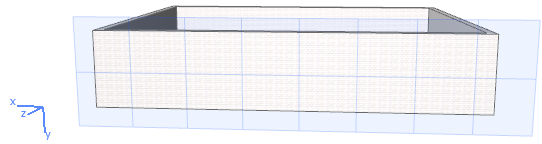

2. Στο 3D παράθυρο, κάντε κλικ σε μία επιφάνεια ή κάντε κλικ σε τρία σημεία για να ορίσετε ένα επίπεδο εισαγωγής, πάνω στο οποίο θα σχεδιάσετε το προφίλ.

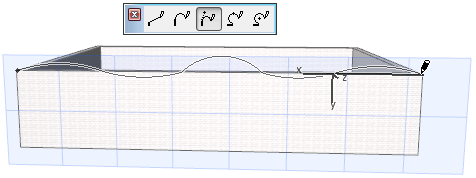

3. Με τις συνήθεις επιλογές της ΜικροΠαλέτας σχεδιάστε το προφίλ που θέλετε, σε αυτήν την περίπτωση μία κυματοειδή γραμμή. Κάντε κλικ για να ολοκληρώσετε.

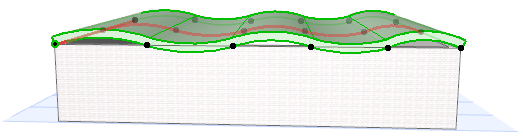

4. Στη συνέχεια, εξωθήστε το προφίλ: εκτείνετέ το προς τον τοίχο που βρίσκεται πίσω και κάντε κλικ για να το τοποθετήσετε. Δείτε το αποτέλεσμα:

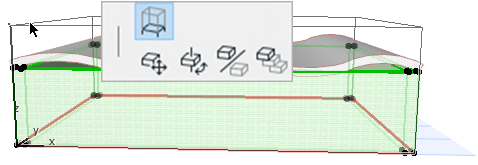

5. Μεγαλώστε το ύψος Τοίχου για να τέμνεται με το Κέλυφος, ώστε να μπορεί να γίνει κοπή του Τοίχου από το Κέλυφος.

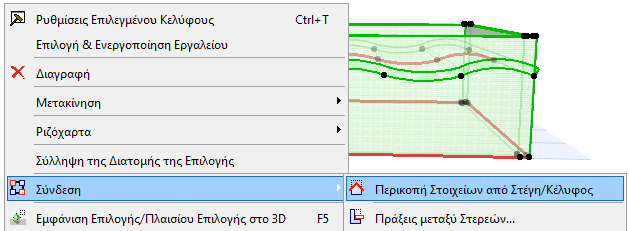

6. Επιλέξτε το Κέλυφος και τον Τοίχο που θέλετε να κοπεί. Από το θεματικό μενού, επιλέξτε Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος (διαθέσιμη και από την Τυπική γραμμή εργαλείων).





   Για περισσότερες πληροφορίες που αφορούν τις συνδέσεις Κελύφους, δείτε: Περικοπή Στοιχείων από Στέγη ή Κέλυφος.

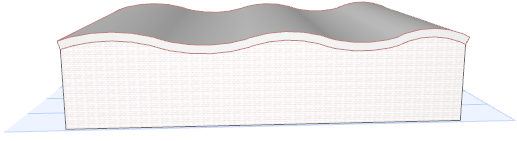

Δείτε το αποτέλεσμα:
