Σχεδίαση ενός Αναγλύφου

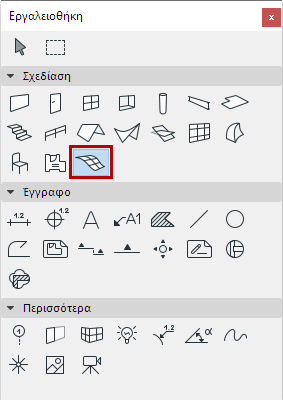

Τα νέα ανάγλυφα δημιουργούνται είτε στην Κάτοψη, είτε στο 3D Παράθυρο.

Δείτε επίσης: Τοπογραφικά δεδομένα (.xyz).

Στην Παλέτα Πληροφοριών για τα Ανάγλυφα, διατίθενται τέσσερις Γεωμετρικές Μέθοδοι. Μπορείτε να δημιουργήσετε Πολυγωνικά, Ορθογωνικά και Στραμμένα Ορθογωνικά ανάγλυφα ή ένα Ανάγλυφο Ομαλής Κλίσης.

Σε όλες τις περιπτώσεις θα σχεδιάσετε ένα πολύγωνο Αναγλύφου στο υψόμετρο του επιπέδου αναφοράς Αναγλύφου που ορίσατε στον διάλογο των Ρυθμίσεων.

• Οι γεωμετρικές μέθοδοι Πολυγωνικό and Ορθογωνικό ή Ορθογωνικό με Στροφή Ανάγλυφο, λειτουργούν όπως και οι αντίστοιχες μέθοδοι του εργαλείου Πλάκα.
• Η μέθοδος Ανάγλυφο Ομαλής Κλίσης σας βοηθά στη γρήγορη δημιουργία κανονικών αναγλύφων με επίπεδες επιφάνειες.

  Αφού θα έχετε ορίσει το ορθογώνιο περίγραμμα του Αναγλύφου, θα ανοίξει αυτόματα ο διάλογος Ανάγλυφο Ομαλής Κλίσης.





  • Διαιρέσεις: Στο πρώτο τμήμα του διαλόγου, ορίστε τον αριθμό των υποδιαιρέσεων σε οποιαδήποτε από τις διευθύνσεις συντεταγμένων.
  • Στάθμη Γωνίας Αναγλύφου: Ορίστε στάθμες (υψόμετρα) των τριών γωνιών του αναγλύφου. Η τέταρτη παράγεται αυτόματα.

Αν χρειάζεται, επιλέξτε το Ανάγλυφο και επεξεργαστείτε τα σημεία του, προσθέστε νέα σημεία ή δημιουργείστε μία οπή.
