Εμφάνιση των Χώρων στην Κάτοψη

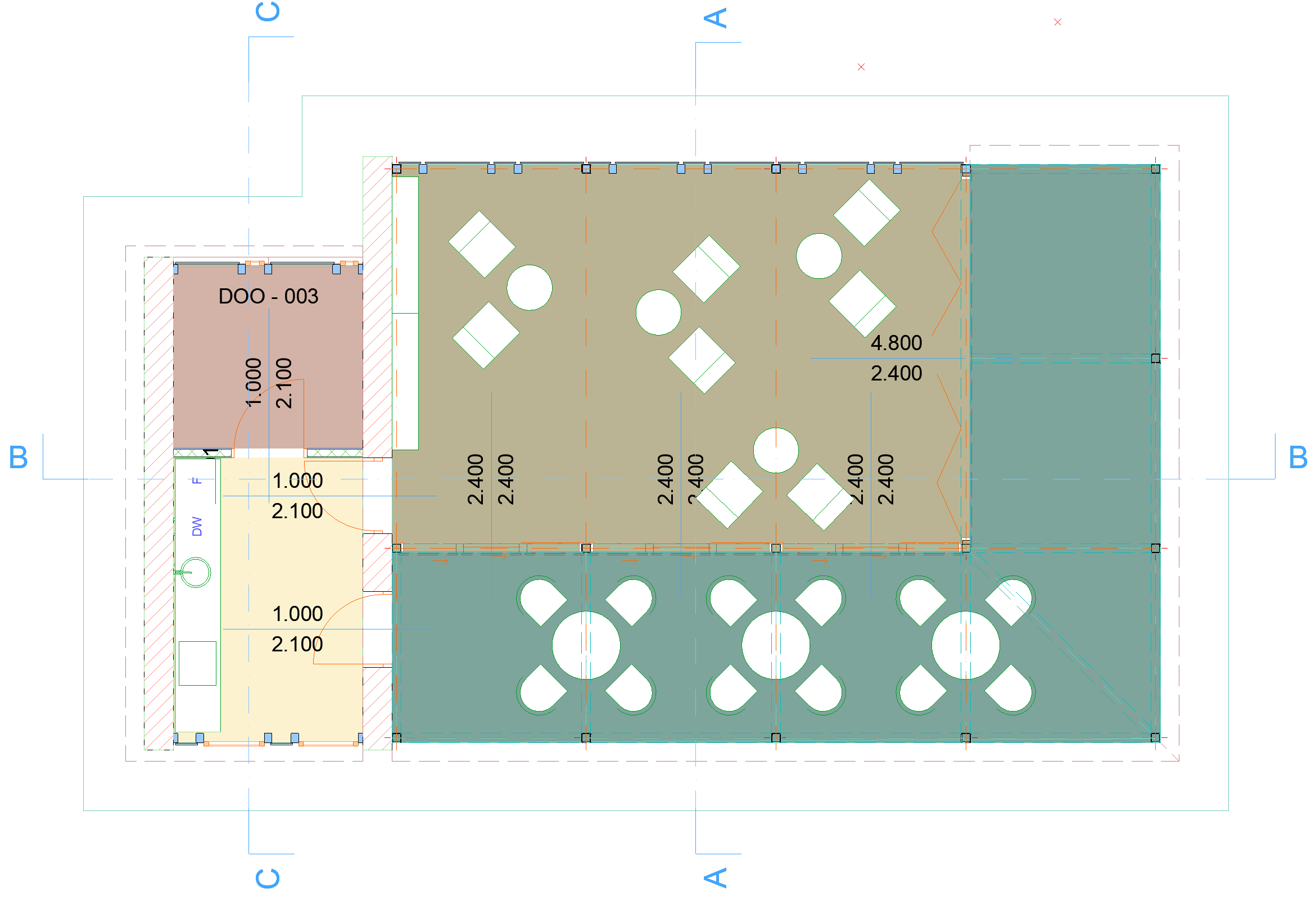

Εξ ορισμού, το φόντο του Χώρου εμφανίζεται με το χρώμα της Χρήσης Χώρου.
Δείτε: Χρήσεις Χώρων.

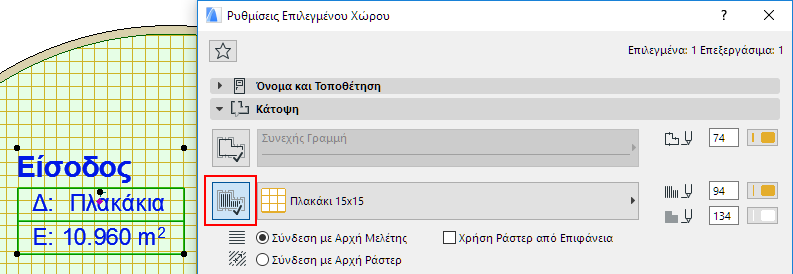

Μπορείτε να αναθέσετε ένα διαφορετικό ράστερ Χώρου, χρησιμοποιώντας οποιοδήποτε ράστερ κάλυψης.
- Πηγαίνετε στο πάνελ Κάτοψη στις Ρυθμίσεις Χώρου.
- Ενεργοποιήστε το εικονίδιο Ράστερ Κάλυψης, στα αριστερά.
- Διαλέξτε έναν τύπο Ράστερ από το pop-up μενού των ράστερ.
Αν έχετε αναθέσει ένα ράστερ Χώρου, θα εμφανιστεί (εξ ορισμού) στην Κάτοψη.
Δείτε: Κανόνες Υπερισχύοντος Γραφικού.
Εμφάνιση Χώρων με Κεκλιμένους Τοίχους

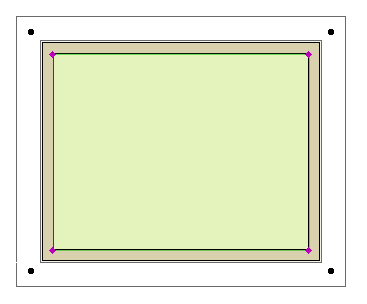

Χώροι που περιβάλλονται από έναν ή περισσότερους κεκλιμένους τοίχους, θα υπολογίσουν σωστά τη γεωμετρία του κεκλιμένου τοίχου. Αυτοί οι Χώροι εμφανίζονται στην Κάτοψη με δύο ξεχωριστά πολύγωνα Χώρου:
- Το πολύγωνο με τους επεξεργάσιμους κόμβους επιλογής, οριοθετεί στην Κάτοψη τα όρια του ορατού τμήματος του Χώρου (ενώ μπορείτε να επεξεργαστείτε αυτό το πολύγωνο, αυτή η επεξεργασία δεν επηρεάζει καθόλου τον πραγματικό 3D Χώρο) και
- Το πολύγωνο με τους κανονικούς κόμβους επιλογής, υποδεικνύει την πραγματική έκταση της βάσης του 3D Χώρου (δεν μπορείτε να τροποποιήσετε τη μορφή του Χώρου, αλλάζοντας αυτό το πολύγωνο.)Σημείωση: Για έναν Χώρο που δημιουργήθηκε με τη μέθοδο της Γραμμής Αναφοράς, μπορείτε να ορίσετε να εμφανίζεται στην Κάτοψη ως “Μικτό” ή “Καθαρό,” χρησιμοποιώντας τα στρογγυλά κουμπιά στις Ρυθμίσεις Χώρου. Δείτε: Πολύγωνο Χώρου .
