Εμφάνιση των Χώρων σε Τομή

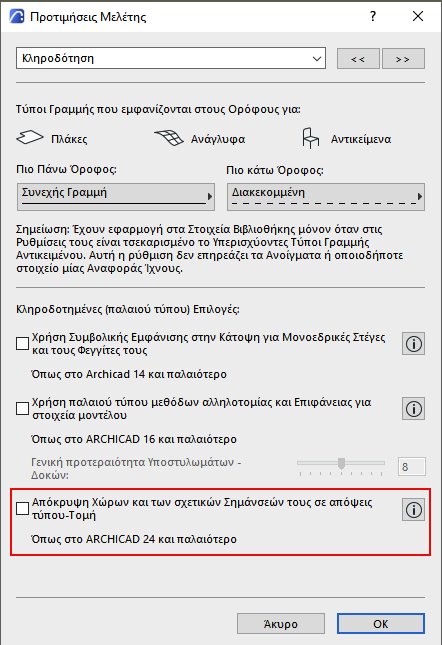

Για ενημερωμένη λογική εμφάνισης Χώρων: Βεβαιωθείτε ότι το κουτάκι τσεκαρίσματος στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση... δεν είναι τσεκαρισμένο:
Κατά το άνοιγμα μελετών που ξεκίνησαν στο Archicad 25 ή παλαιότερο, αυτό το πλαίσιο ελέγχου είναι, εξ ορισμού, τσεκαρισμένο.
Εξ ορισμού εμφάνιση των Χώρων
|
|
Εμφάνιση τεμνόμενου τμήματος |
Εμφάνιση μη τεμνόμενου τμήματος |
|
Κάτοψη (Συμβολική) |
Χρώμα Χρήσης |
Χρώμα Χρήσης |
|
Τομή/Όψη, Εσωτερική Όψη |
Χρώμα Χρήσης |
Επιφάνεια |
|
3D Έγγραφο |
Χρώμα Χρήσης |
Επιφάνεια |
|
3D παράθυρο + αποκοπή |
Επιφάνεια |
Επιφάνεια |
Ορισμός Διαφάνειας Τεμνόμενων Χώρων στην Τομή

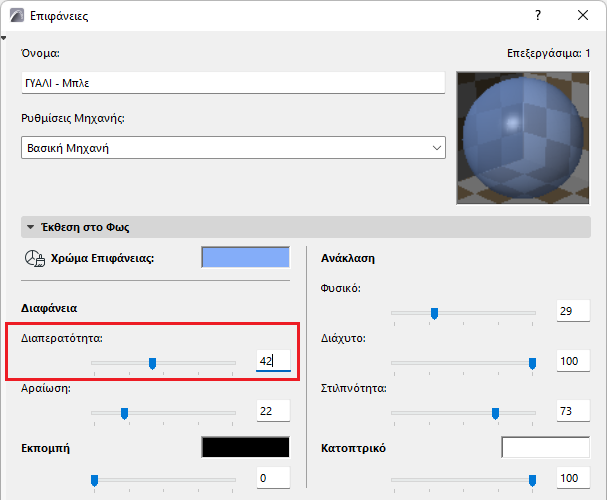

Εάν έχετε έναν τεμνόμενο Χώρο σε μία Τομή, μπορείτε να τον κάνετε πλήρως διαφανή, ορίζοντας την παράμετρο διαπερατότητας της επιφάνειας σε μία τιμή τουλάχιστον 50.
Εάν η παράμετρος διαπερατότητας είναι 49 ή μικρότερη, ο Χώρος είναι αδιαφανής.
Σε έναν διαφανή Χώρο, τα περιγράμματα των αντικειμένων θα εμφανίζονται, αλλά τα χρώματά τους δεν θα επηρεάζονται.
Ορισμός Διαφάνειας Τεμνόμενων Χώρων

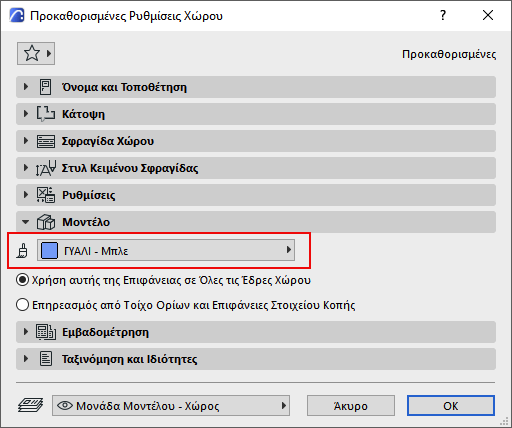

Εάν έχετε έναν μη τεμνόμενο Χώρο (π.χ. σε μία Όψη ή μία 3D άποψη), Μπορείτε να ρυθμίσετε τη διαφάνειά του χρησιμοποιώντας την παράμετρο διαπερατότητας επιφάνειας.
Οποιαδήποτε τιμή πάνω από 0 καθιστά τον Χώρο διαφανή, αλλά το επίπεδο διαφάνειας ποικίλλει ανάλογα με την τιμή της διαπερατότητας (μία υψηλότερη τιμή διαπερατότητας καθιστά τον Χώρο όλο και πιο διαφανή).
