Χρησιμοποιήστε Επιλογές Άποψης Μοντέλου για να καθορίσετε την εμφάνιση Τοιχοπετάσματος, ανά άποψη.
Με τη χρήση των Επιλογών Άποψης Μοντέλου, εμφανίστε/αποκρύψτε μέλη Τοιχοπετάσματος ξεχωριστά σε κάθε άποψη, και ρυθμίστε μία ξεχωριστή προτίμηση εμφάνισης για το καθένα.
Πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

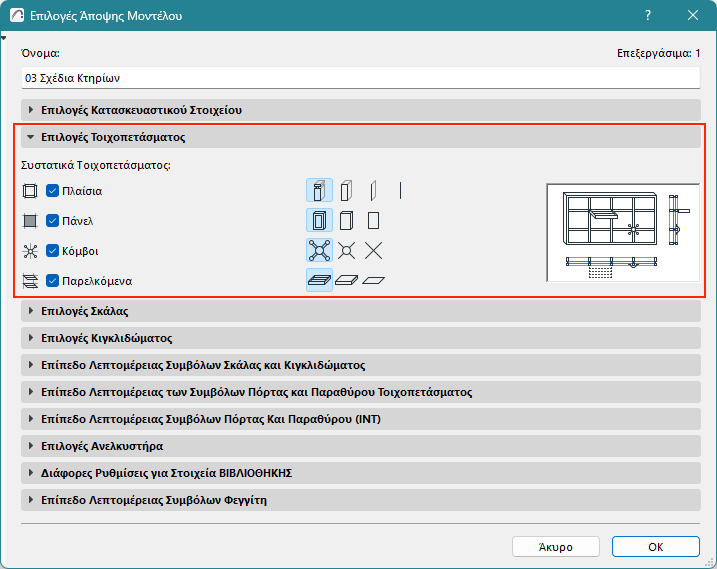

Πηγαίνετε στο πάνελ Επιλογές Τοιχοπετάσματος:
Εμφάνιση/Απόκρυψη Συστατικών
Εξ ορισμού, όλα τα συστατικά Τοιχοπετάσματος (Πλαίσια, Πάνελ, Κόμβοι, Παρελκόμενα) είναι εμφανή. Μη τσεκάρετε κάποιο συστατικό εάν δεν θέλετε την εμφάνισή του σε αυτόν τον Συνδυασμό Επιλογών Άποψης Μοντέλου.
Επίπεδο Λεπτομέρειας Εμφάνισης (ανά Συστατικό)
Για κάθε συστατικό, κάντε κλικ σε ένα εικονίδιο για να καθορίσετε την εμφάνισή του: Πλήρες, Απλοποιημένο, ή Σχηματικό.
Τα Πλαίσια έχουν μία πρόσθετη επιλογή εμφάνισης: Μόνον Άξονας.

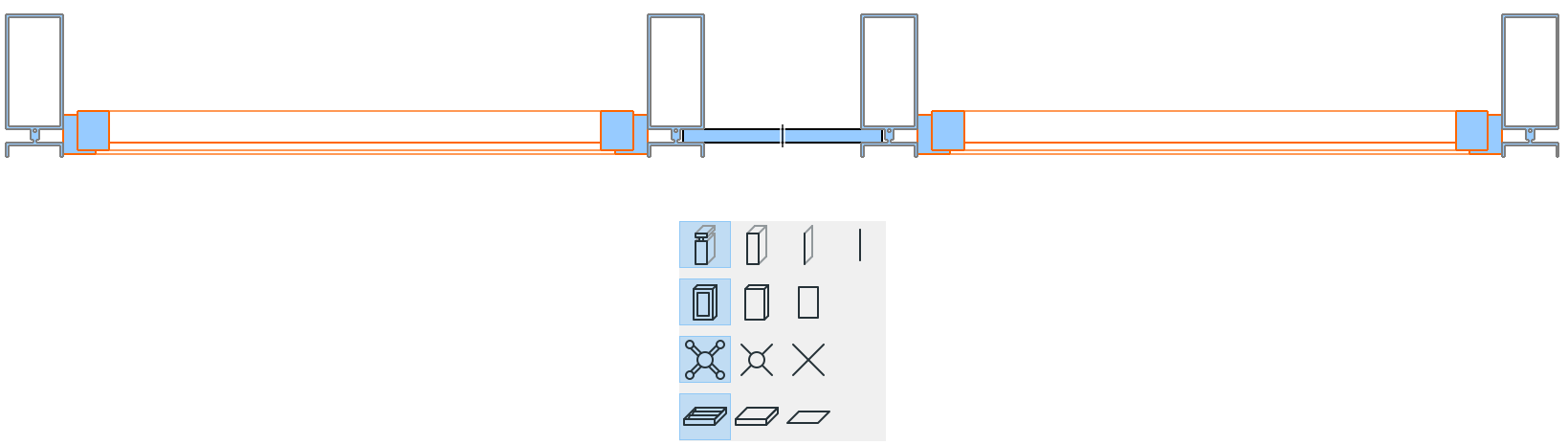

Πλήρες: Εμφανίζεται ολόκληρη η γεωμετρία (π.χ. των σύμπλοκων συστατικών, με αλληλοτεμνόμενα Δομικά Υλικά).Σχήμα 1. Τοιχοπέτασμα σε Πλήρη Λεπτομέρεια

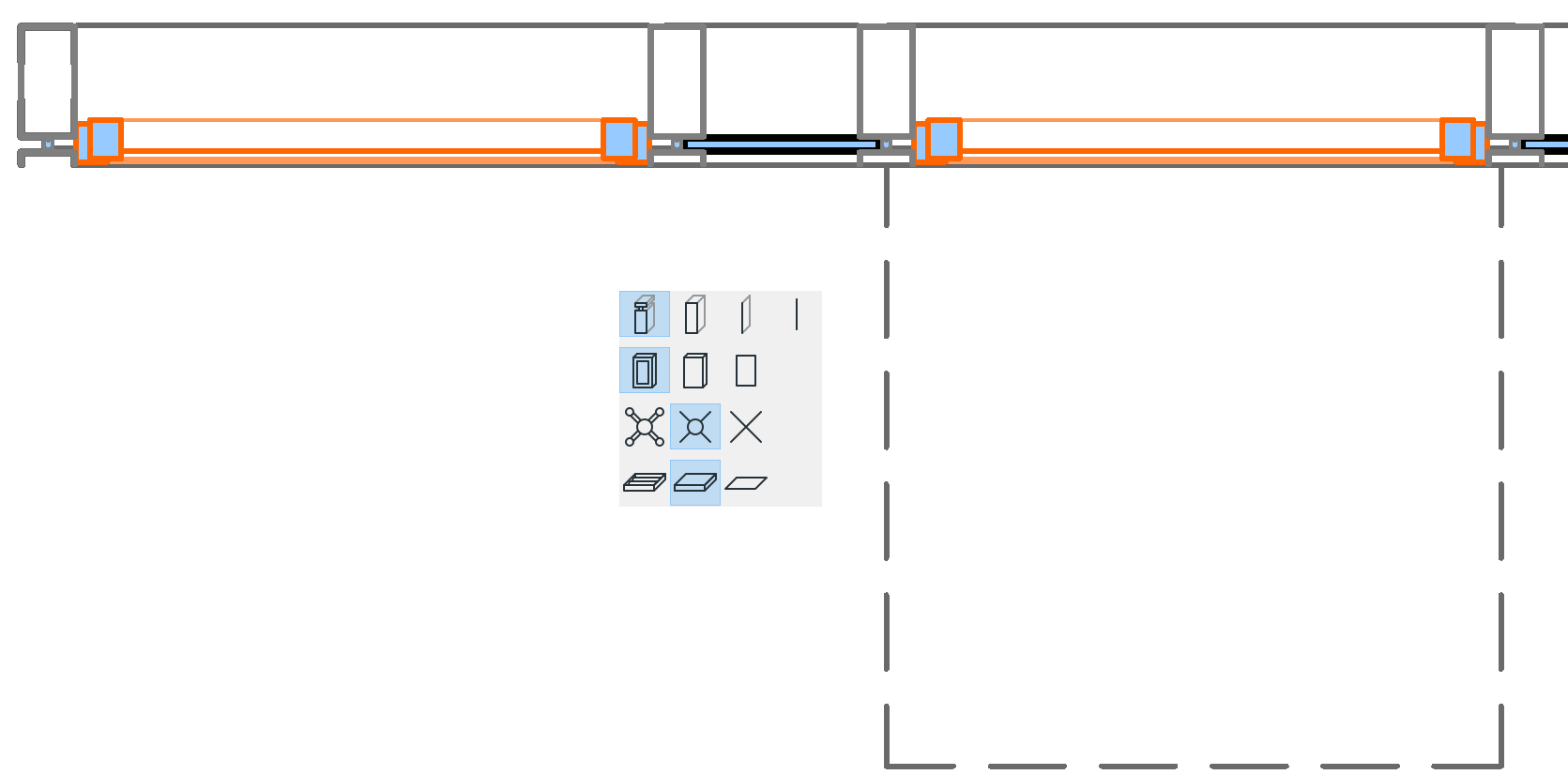

Απλοποιημένο: Εμφανίζεται ως ορθογωνικά κουτιά, χρησιμοποιώντας ένα μεμονωμένο Δομικό Υλικό. Σχήμα 2. Λεπτομερή Πλαίσια/Πάνελ, Απλοποιημένα Παρελκόμενα

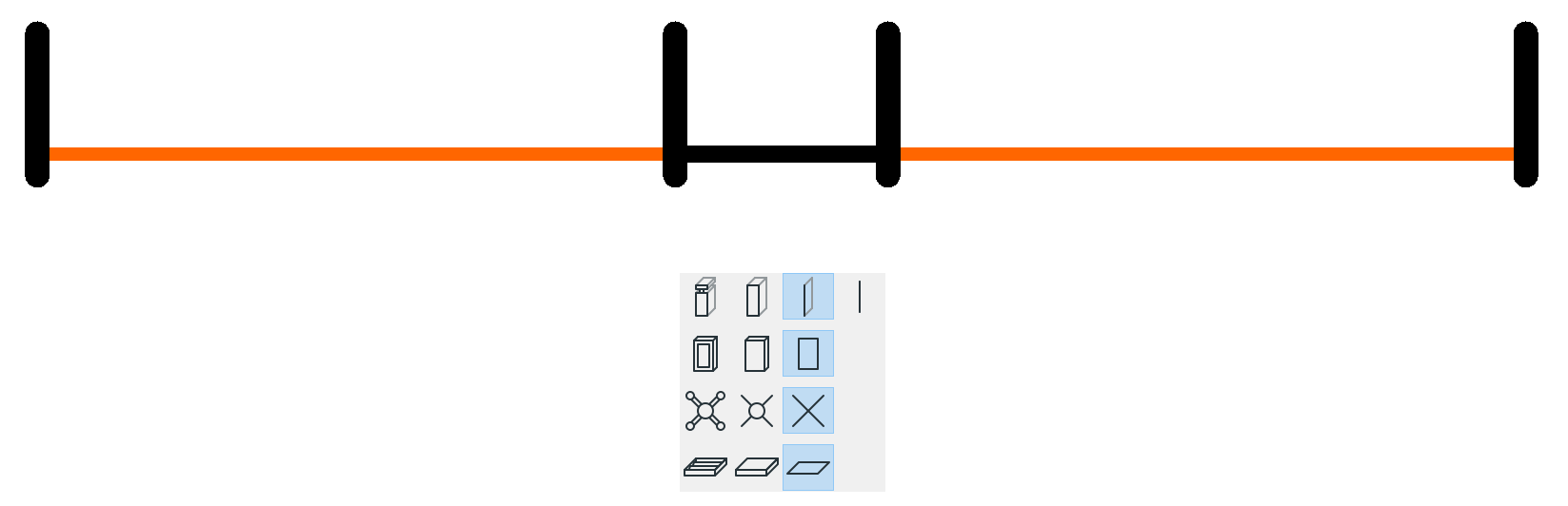

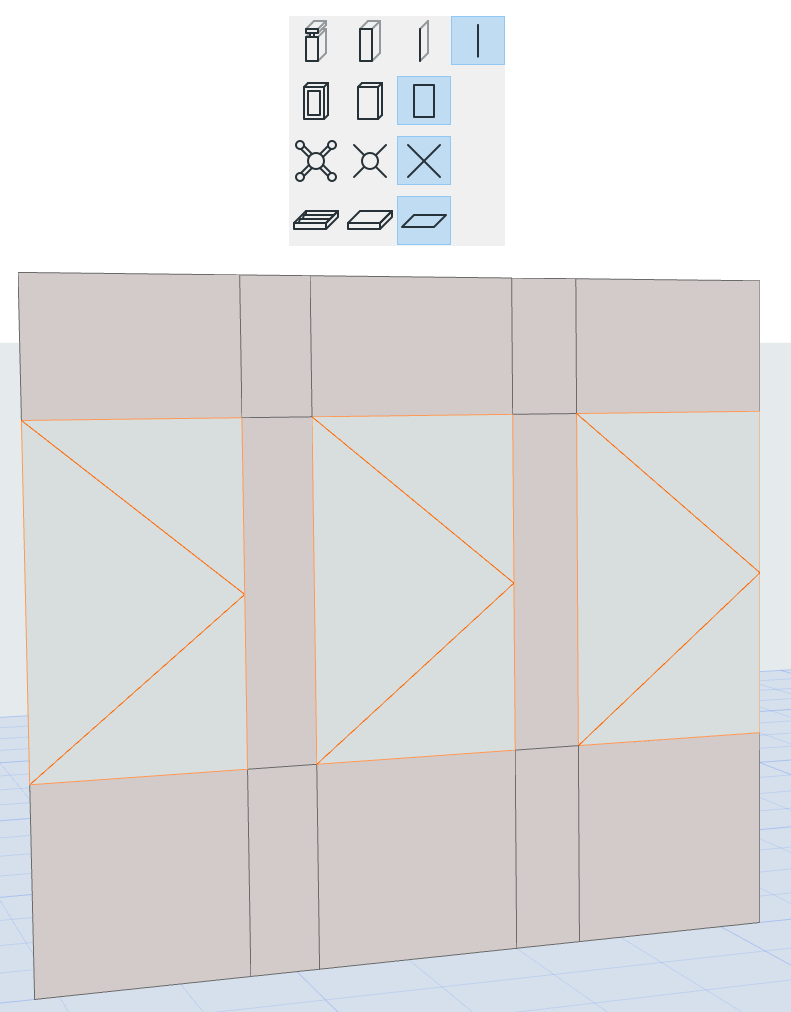

Σχηματικό: Εμφανίζει μόνο το σχήμα (Γραμμές Πλέγματος και Όριο).Σχήμα 3. Τοιχοπέτασμα σε Σχηματική Προβολή (Κάτοψη) Σχήμα 4. Τοιχοπέτασμα σε Σχηματική Προβολή (3D/Όψη)
Υπερισχύοντες Ορισμοί ΕΑΠ

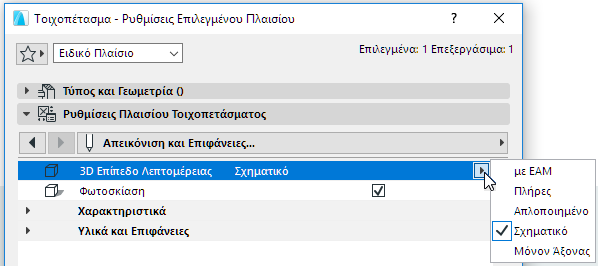

Για οποιοδήποτε μεμονωμένο μέλος Τοιχοπετάσματος ή Κλάση Μέλους, μπορείτε να παρακάμψετε τους ορισμούς ΕΑΠ για το 3D Επίπεδο Λεπτομέρειας στον διάλογο Ρυθμίσεων, σε επίπεδο συστατικού:
