Επεξεργασία Πλέγματος και Γραμμών Πλέγματος σε Φάση Επεξεργασίας

Στη φάση Επεξεργασίας Τοιχοπετάσματος, οι διαθέσιμες λειτουργίες με το Πλέγμα Διάταξης περιλαμβάνουν:

  • Μετακίνηση ή διαγραφή μίας επιλεγμένης Γρ. Πλέγματος
  • Στροφή όλων των Γρ. Πλέγματος, της μίας από τις δύο διευθύνσεις του Πλέγματος
  • Προσθήκη μίας νέας Γρ. Πλέγματος
  • Στροφή ή Μετακίνηση του Πλέγματος Διάταξης ως σύνολο

Σημειώστε ότι η μετακίνηση ή η στροφή ενός Πλέγματος Διάταξης ή Γραμμών Πλέγματος σημαίνει ότι τα Πλαίσια(ο) που ανατέθηκαν σε αυτό το Πλέγμα Διάταξης ή τη Γραμμή Πλέγματος μετακινούνται ή στρέφονται μαζί με αυτό.

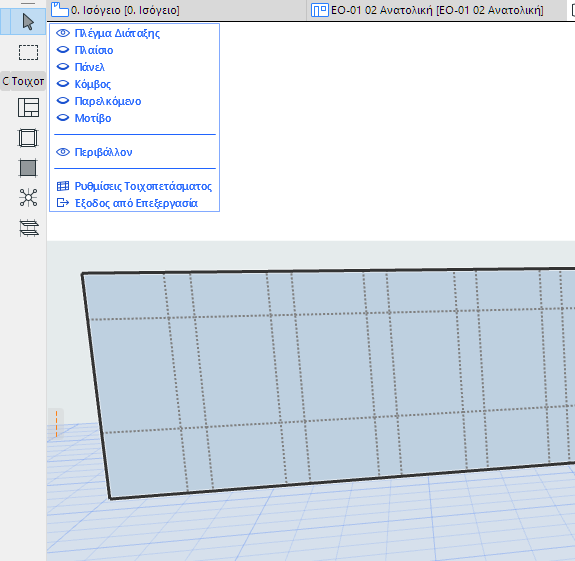

Για να είναι ευκολότερη η επεξεργασία του Πλέγματος Διάταξης στη φάση Επεξεργασίας, βεβαιωθείτε ότι είναι ορατή η Διάταξη (και αποκρύψτε όλα τα άλλα μέλη κατά περίπτωση).



Θέματα αυτού του τμήματος:

Μετακίνηση Γρ. Πλέγματος

Μετακίνηση Πλέγματος Διάταξης

Στροφή Παράλληλων Γρ. Πλέγματος

Στροφή Ολόκληρου Πλέγματος Διάταξης

Διαγραφή μίας Γρ. Πλέγματος

Προσθήκη μίας Νέας Γρ. Πλέγματος

Μετακίνηση Γρ. Πλέγματος

Μπείτε σε Φάση Επεξεργασίας

  1. Επιλέξτε μία μεμονωμένη Γρ. Πλέγματος με τον Mercedes κέρσορα Μερτσέντες.

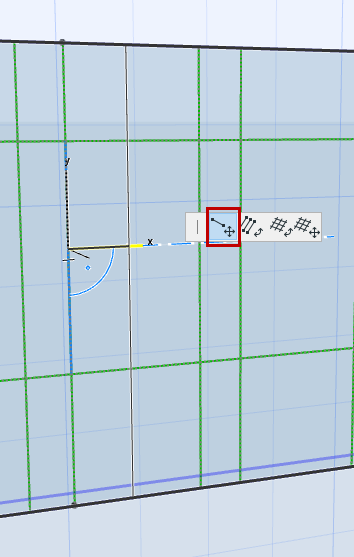

  2. Από τη ΜικροΠαλέτα που εμφανίζεται, επιλέξτε την εντολή Μετακίνηση Γρ. Πλέγματος:
  3. Μετατοπίστε τη Γρ. Πλέγματος στη νέα της θέση (θα παραμείνει παράλληλη στην αρχική της θέση).
  4. Κάντε κλικ για τοποθέτηση.


Μετακίνηση Πλέγματος Διάταξης

Μπείτε σε Φάση Επεξεργασίας

  1. Επιλέξτε είτε μία Γρ. Πλέγματος, είτε ολόκληρο το Πλέγμα.
    Σημείωση: Για να επιλέξετε ολόκληρη τη Διάταξη, κάντε κλικ σε οποιονδήποτε κόμβο.
  2. Από την μικροΠαλέτα, χρησιμοποιήστε την εντολή Μετακίνηση Πλέγματος.

Στροφή Παράλληλων Γρ. Πλέγματος

Μπείτε σε Φάση Επεξεργασίας

Για να στρέψετε όλες τις Γρ. Πλέγματος μίας διεύθυνσης (π.χ. όλες τις σειρές Γρ. Πλέγματος):

  1. Επιλέξτε μία από τις Γρ. Πλέγματος που θέλετε να στρέψετε.

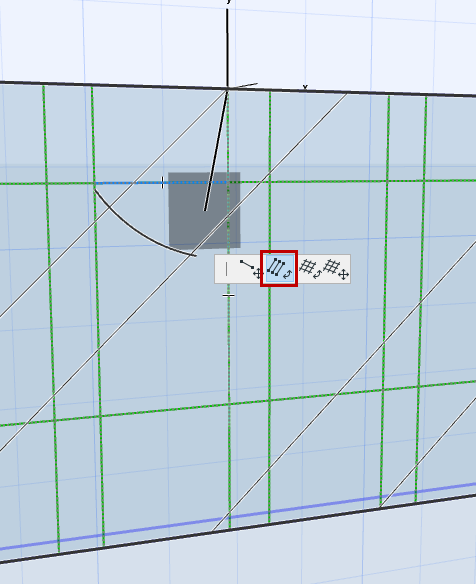

  2. Από την μικροΠαλέτα, επιλέξτε την εντολή Στροφή Παράλληλων Γρ. Πλέγματος.

    Σημείωση: Αν το Τοιχοπέτασμα είναι Καμπύλο ή Αλυσίδα, δεν μπορείτε να στρέψετε τις στήλες πλέγματος, αλλά μόνον τις σειρές.
  3. Σχεδιάστε ένα διάνυσμα στροφής ή εισάγετε μία γωνία στροφής στον Ιχνηλάτη.
  4. Κάντε κλικ για να ολοκληρωθεί ο μετασχηματισμός.

Στροφή Ολόκληρου Πλέγματος Διάταξης

Σημείωση: Μη διαθέσιμη για καμπύλα ή αλυσιδωτά Τοιχοπετάσματα.

Μπείτε σε Φάση Επεξεργασίας

  1. Επιλέξτε μία Γρ. Πλέγματος ή επιλέξτε ολόκληρο το Πλέγμα.
    Σημείωση: Για να επιλέξετε ολόκληρη τη Διάταξη, κάντε κλικ σε οποιονδήποτε κόμβο.
  2. Επιλέξτε την εντολή Στροφή Πλέγματος από τη ΜικροΠαλέτα.
  3. Σχεδιάστε ένα διάνυσμα στροφής ή εισάγετε μία γωνία στροφής στον Ιχνηλάτη.
  4. Κάντε κλικ για να ολοκληρωθεί ο μετασχηματισμός.

Διαγραφή μίας Γρ. Πλέγματος

Στη φάση Επεξεργασίας Τοιχοπετάσματος: Επιλέξτε τη Γρ. Πλέγματος και πατήστε Διαγραφή.

Δεν μπορείτε να διαγράψετε ολόκληρο το Πλέγμα.

Σημείωση: Η διαγραφή μίας Γρ. Πλέγματος διαγράφει και το Πλαίσιο που είναι σε αυτήν. Το(α) Πάνελ θα αλλάξει μέγεθος για να ανταποκριθεί στο νέο μοτίβο Πλαισίου που προκύπτει.

Προσθήκη μίας Νέας Γρ. Πλέγματος

Μπείτε σε Φάση Επεξεργασίας

  1. Ενεργοποιήστε το εργαλείο Διάταξη.
  2. Στην Παλέτα Πληροφοριών, επιλέξτε τη μέθοδο Εισαγωγής Πλέγματος:

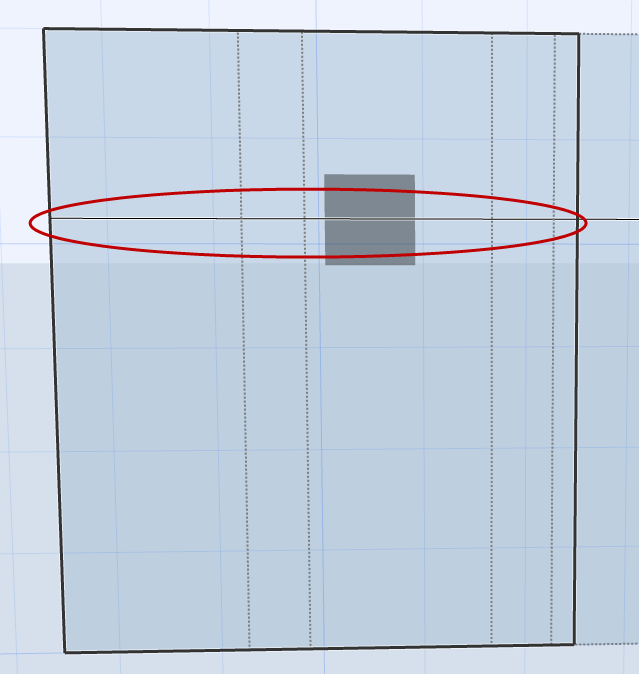

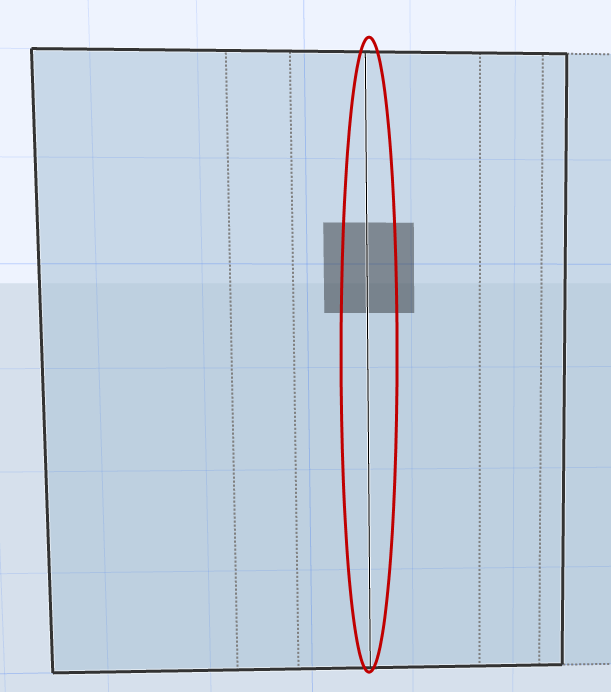

Κάντε κλικ στη θέση που θέλετε να τοποθετήσετε μία Γρ. Πλέγματος. Κινήστε τον κέρσορα γύρω από το σημείο που κάνατε κλικ: χρησιμοποιήστε την πληροφόρηση που σας δίνει το πρόγραμμα και κάντε κλικ σε μία από τις ορθές Γρ. Πλέγματος για να την τοποθετήσετε:
