Εισαγωγή Σκάλας
Βασική Εισαγωγή Σκάλας
Για να έχετε μία αίσθηση για το Εργαλείο Σκάλα, αρχίστε να τοποθετείτε Σκάλες στο σχέδιο χρησιμοποιώντας τις προκαθορισμένες ρυθμίσεις, ή μία από τις Προσφιλείς Σκάλες.
Η εισαγωγή είναι διαθέσιμη στην Κάτοψη και στο 3D παράθυρο, χρησιμοποιώντας μεθόδους παρόμοιες με εκείνες της εισαγωγής πολυΓΡΑΜΜΗΣ ή Τοίχου. Κατά την εισαγωγή της πολυγραμμικής διαδρομής, εμφανίζεται άμεση γραφική πληροφόρηση για την προκύπτουσα Σκάλα.
Η Σκάλα εισάγεται κατά μήκος μίας Βασικής Γραμμής. Σημειώστε μερικές από τις βασικές προτιμήσεις εισαγωγής στην Παλέτα Πληροφοριών:
Μέθοδοι Εισαγωγής (Παλέτα Πληροφοριών)
Θέση Βασικής Γραμμής Σκάλας: Αριστερά, Δεξιά Κέντρο
Εισαγωγή Σκάλας Ανοδική/Καθοδική
Προσθήκη Κιγκλιδώματος σε Σκάλα (Δεξιά, Αριστερά, Αμφότερες πλευρές)

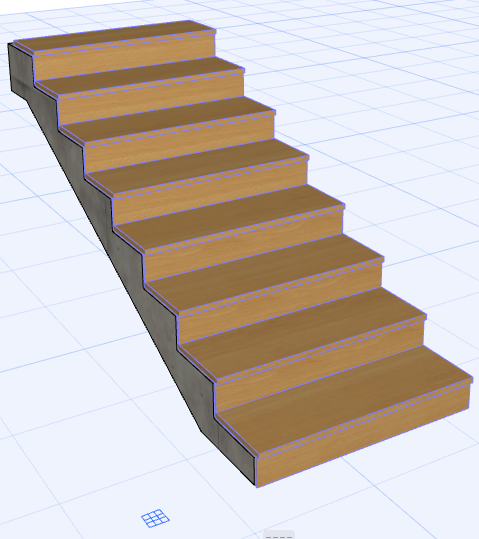

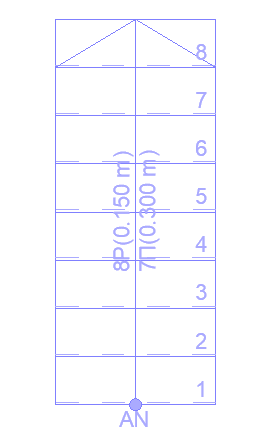

Παράδειγμα 1: Σκάλα Εισόδου

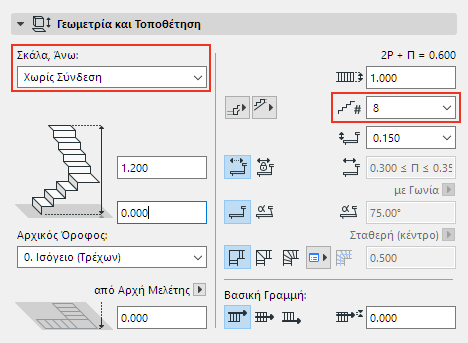

Αυτή η Σκάλα δεν είναι συνδεδεμένη άνω, και έχει έναν σταθερό αριθμό 8 ριχτιών. Θα είναι μία ευθύγραμμη σκάλα χωρίς καμία στροφή, επομένως ο τύπος στροφής δεν έχει σημασία.
Στην Κάτοψη ή στο 3D Παράθυρο:
- Κάντε κλικ για να αρχίσετε να εισάγετε τη Σκάλα.

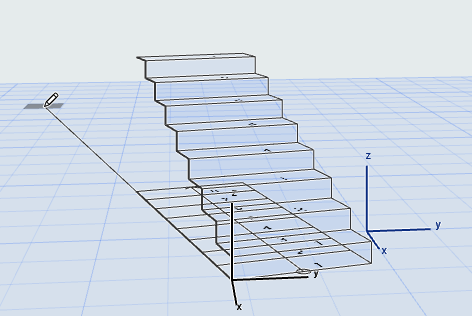

- Σημειώστε την οπτική πληροφόρηση: Επειδή ο αριθμός ριχτιών είναι σταθερός, το μήκος της Σκάλας εμφανίζεται ως ένα υποθετικό περίγραμμα κατά την εισαγωγή.
- Κάντε διπλό-κλικ για να ολοκληρώσετε την Σκάλα.

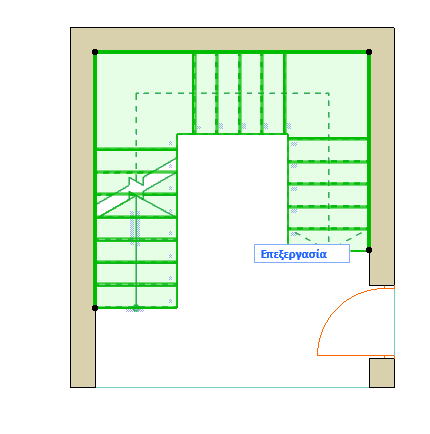

Παράδειγμα 2: Άνω-συνδεδεμένη Σκάλα
Εδώ, δημιουργούμε μία εσωτερική Σκάλα μέχρι τον επόμενο όροφο.

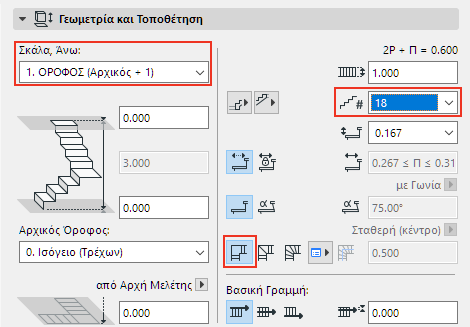

Διαμορφώστε τις Ρυθμίσεις Σκάλας όπως φαίνεται πιο κάτω. Αυτή η Σκάλα είναι συνδεδεμένη άνω με τον πιο πάνω όροφο, και έχει έναν σταθερό αριθμό 18 ριχτιών. Αυτή η Σκάλα θα έχει Πλατύσκαλα, και ο τύπος Πλατύσκαλου είναι ρυθμισμένος σε Αυτόματο Πλατύσκαλο.
Στην Κάτοψη ή στο 3D Παράθυρο:

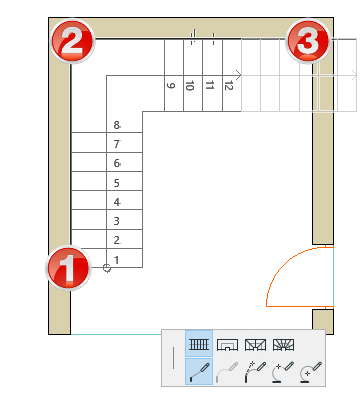

- Κάντε κλικ για να αρχίσετε να εισάγετε τη Σκάλα κατά μήκος των Τοίχων, όπως θα σχεδιάζατε μία ΠολυΓΡΑΜΜΗ.
- Κάντε κλικ σε κάθε μία από τις δύο γωνίες των Τοίχων και στη συνέχεια κάντε διπλό-κλικ για να ολοκληρώσετε την Σκάλα. Η αχνή οπτική πληροφόρηση σας δείχνει ότι αυτά τα 18 ρίχτια τοποθετούνται σε κάθε περίπτωση, σύμφωνα με τις προκαθορισμένες ρυθμίσεις.

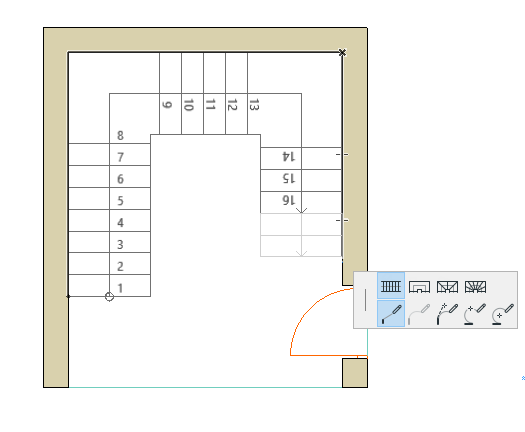

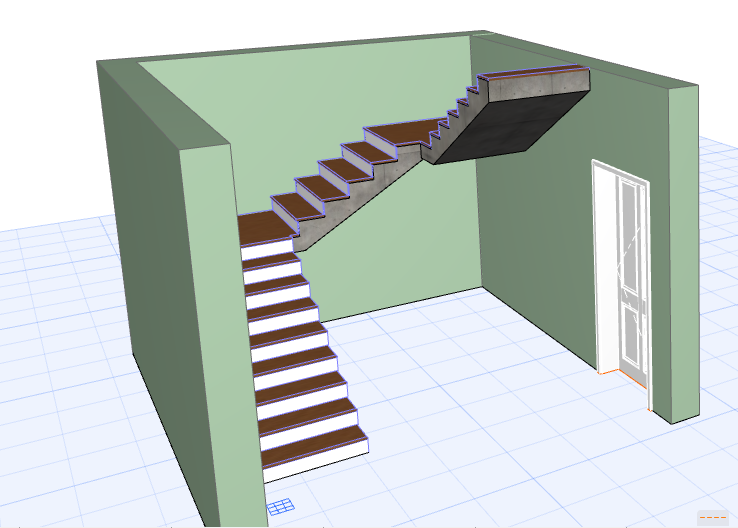

Η Σκάλα έχει ολοκληρωθεί. Ο τύπος Στροφής που ορίστηκε (Πλατύσκαλο), τοποθετήθηκε αυτομάτως και στις δύο στροφές (σημεία εισαγωγής της βασικής γραμμής).
Στροφές και Τμήματα
Οι Σκάλες αποτελούνται από Στροφές και Τμήματα.
- Ορίστε συνολικά τον Τύπο Στροφής της Σκάλας στις Ρυθμίσεις Σκάλας. (Επιλέξτε Αυτόματο Πλατύσκαλο ή μία από τις δύο Σφήνες.)
Δείτε: Σκάλα: Τύπος Στροφής.
- Εξ ορισμού, ο τύπος Τμήματος είναι πάντα “Βραχίονας”. Μπορείτε να αλλάζετε τον τύπο τμήματος "εν κινήσει", για κάθε τμήμα, κατά την εισαγωγή.
Δείτε: Τύπος Τμήματος Σκάλας.
- Μπορείτε να προσαρμόζετε επιλογές Τύπου Στροφής - για οποιοδήποτε συγκεκριμένο τμήμα ή οποιαδήποτε συγκεκριμένη Στροφή - μετά την εισαγωγή Σκάλας.
Δείτε: Επεξεργασία Τύπου Στροφής Σκάλας.
Δημιουργία Σκάλας με Μαγικό Ραβδί

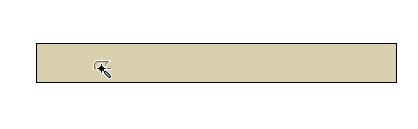

Χρησιμοποιήστε τη μέθοδο Μαγικό Ραβδί (Spacebar + κλικ) για να δημιουργήσετε αυτόματα μία Σκάλα κατά μήκος μίας ακμής ή ενός πολυγώνου που θα κάνετε κλικ.

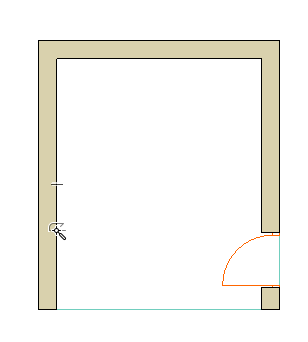

- Κάντε κλικ στο σημείο που θέλετε να αρχίζει η Σκάλα.
- Το σημείο που κάνατε κλικ θα είναι το κάτω μέρος της Σκάλας (ακόμα και όταν η μέθοδος εισαγωγής είναι Καθοδική).

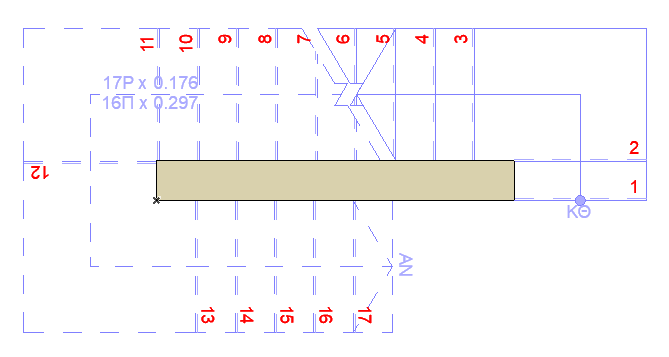

- Η Βασική Γραμμή Σκάλας τοποθετείται κατά μήκος του ίχνους του πολυγώνου/πολυγραμμής.

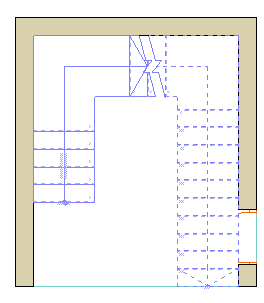

Εάν είναι απαραίτητο, αλλάξτε την Βασική Γραμμή στην Παλέτα Πληροφοριών ή στις Ρυθμίσεις Σκάλας (Αριστερά, Δεξιά ή στο Μέσον της Σκάλας). Αυτό σας επιτρέπει να αλλάζετε την τοποθέτηση της Σκάλας (εντός ή εκτός από το πολύγωνο/πολυγραμμή που κάνατε κλικ).
