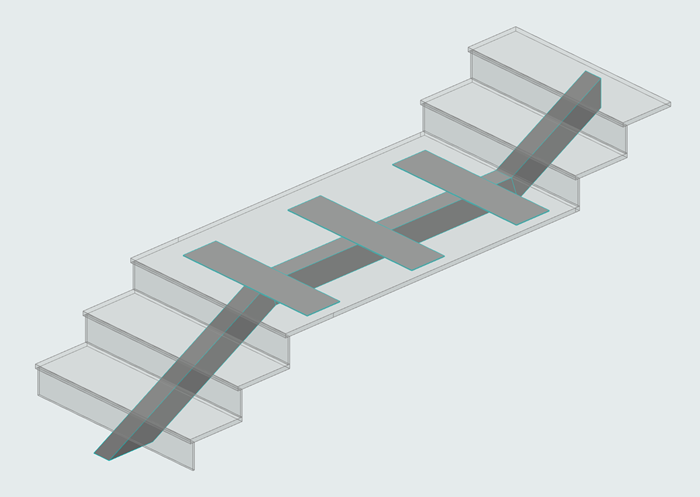

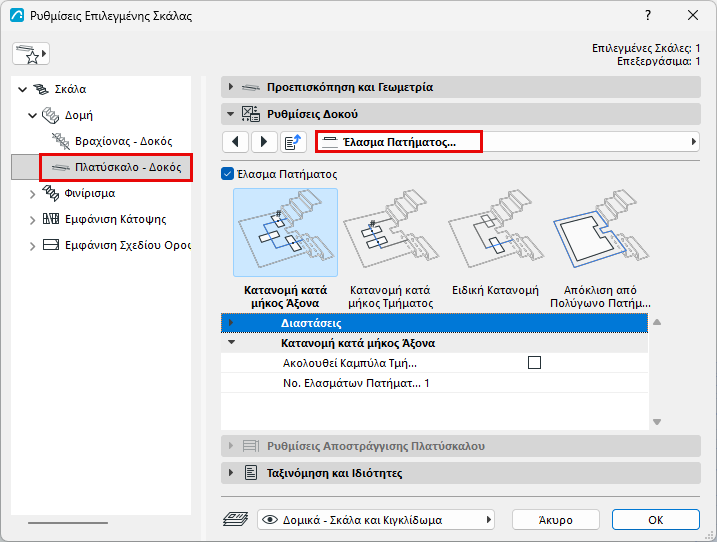

Αυτές οι ρυθμίσεις είναι διαθέσιμες εάν έχετε επιλέξει ένα τύπο Δομής Δοκού για το Πλατύσκαλο.

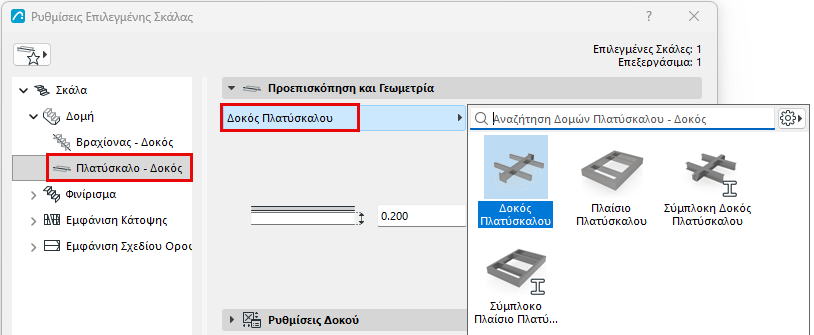

Επιλέξτε μία δομή Φορέα Πλατύσκαλου για την Σκάλα, η οποία μπορεί να είναι είτε τύπου Δοκός, είτε τύπου Πλαίσιο. Προσφέρονται επίσης Σύμπλοκα συστατικά Πλατύσκαλου.
Στο παρακάτω πάνελ, διαμορφώστε την επιλεγμένη δομή.
Πρωτεύουσες και Δευτερεύουσες Δοκοί Πλατύσκαλου
Οι Πρωτεύουσες Δοκοί Πλατύσκαλου θα συνδέονται αυτόματα με τις δοκούς Βραχίονα, όπως ορίζονται στις Ρυθμίσεις Δομής Βραχίονα.
Οι Δευτερεύουσες (Πρόσθετες) Δοκοί μπορούν να προστεθούν παράλληλα στις πλευρές του πλατύσκαλου. Οι Δευτερεύουσες Δοκοί δεν συνδέονται αυτόματα με τις Δοκούς Βραχίονα.

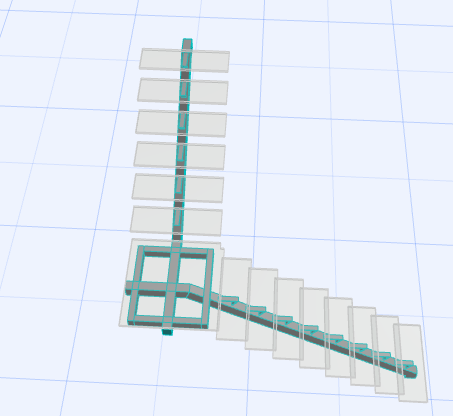

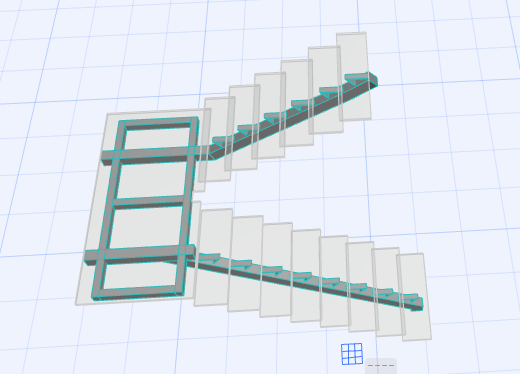

Πλατύσκαλα με Πρωτεύουσες και Δευτερεύουσες Δοκούς

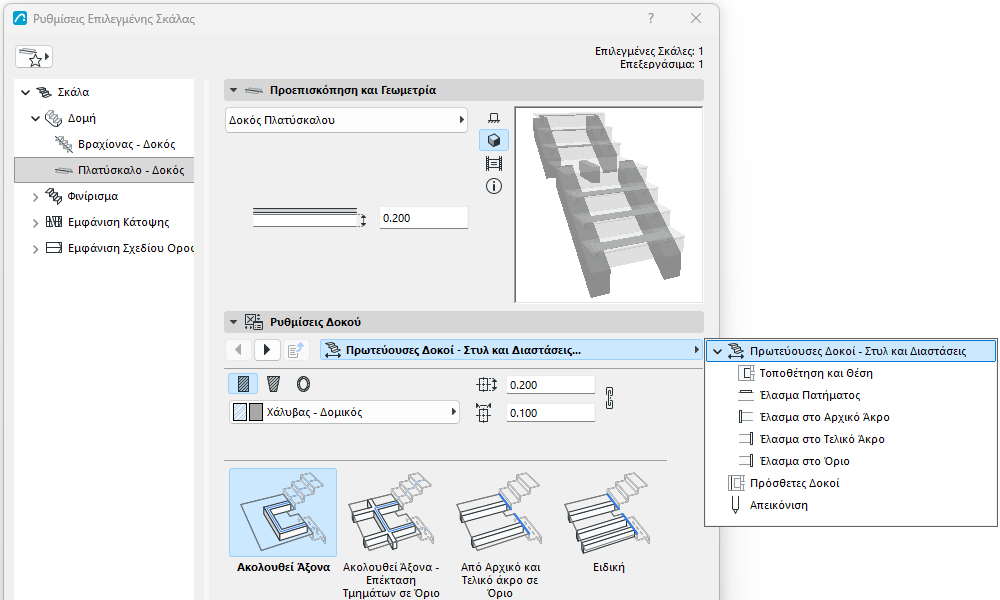

Η Πρωτεύουσα Δοκός ακολουθεί γενικά τον άξονα της Σκάλας, αλλά μπορείτε επίσης να επιλέξετε μία διαφορετική διαδρομή Δοκού (χρησιμοποιήστε την καρτέλα Πρωτεύουσες Δοκοί - Στυλ και Διαστάσεις):
ΘΕΣΗ ΠΡΩΤΕΥΟΥΣΩΝ ΔΟΚΩΝ

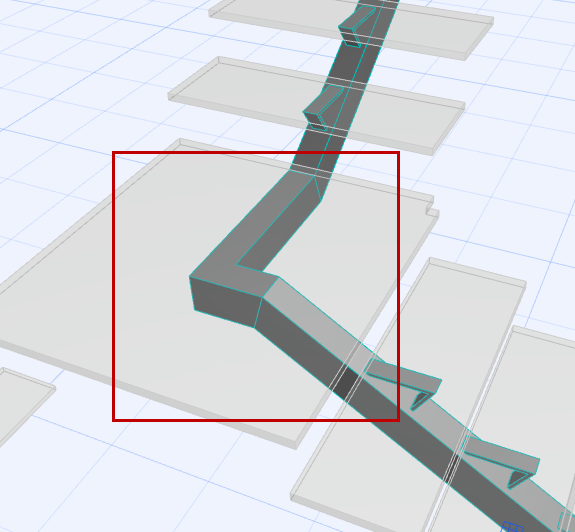

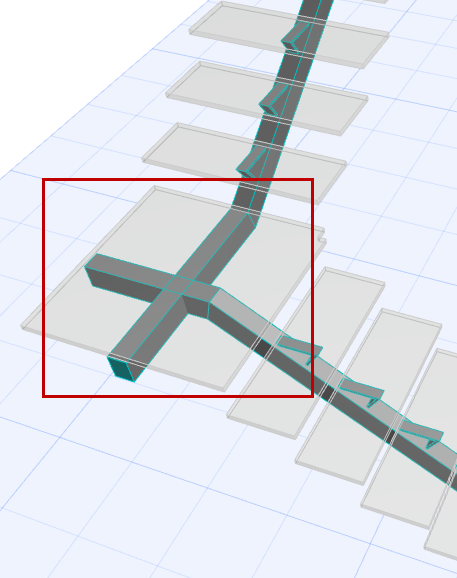

Σχήμα 1. Ακολουθεί Άξονα

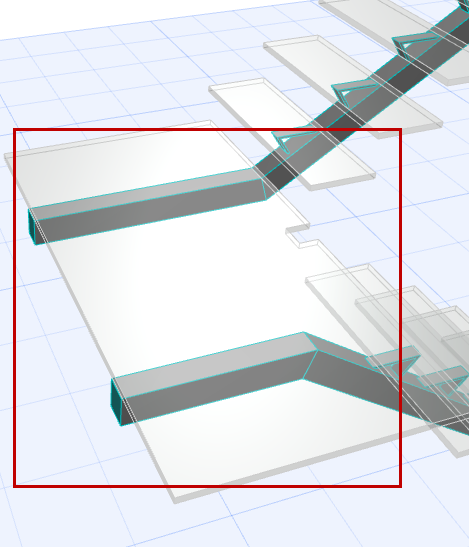

Σχήμα 2. Αρχικό/Τελικό Άκρο σε Όριο

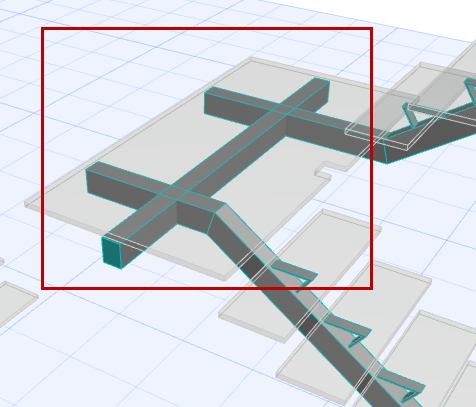

Σχήμα 3. Ακολουθεί Άξονα - Επέκταση σε Όριο
Σχήμα 4. Ακολουθεί Άξονα - Επέκταση σε Όριο

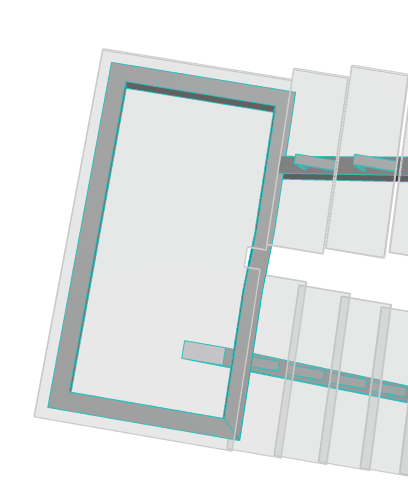

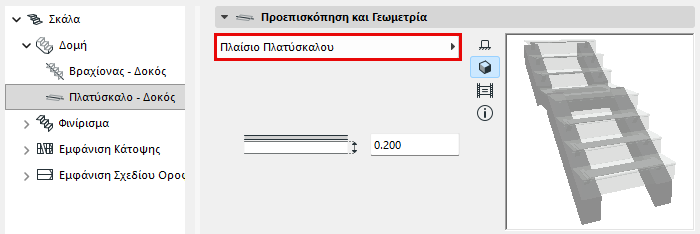

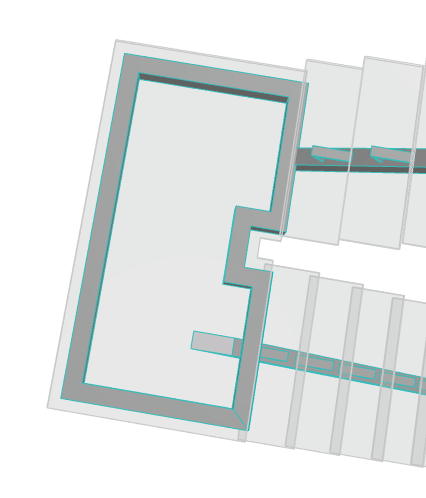

Πλαίσιο Πλατύσκαλου (Πρωτεύουσα Δοκός)
Μπορείτε να επιλέξετε ένα φέρον Πλαίσιο των Πλατύσκαλων Σκάλας. Όπως οι άλλες πρωτεύουσες δοκοί, το συστατικό Πλαίσιο Πλατύσκαλου συνδέεται αυτόματα με τον φορέα Βραχίονα, όπως ορίζεται στις Ρυθμίσεις Δομής Βραχίονα.

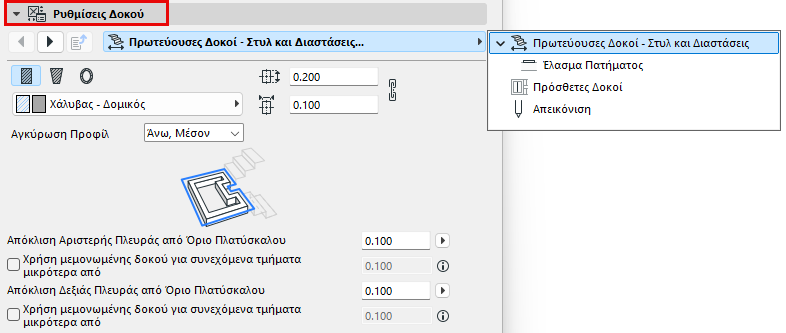

Χρησιμοποιήστε τις Ρυθμίσεις Δοκού για να διαμορφώσετε το επιλεγμένο Πλαίσιο Πλατύσκαλου:
Εξ ορισμού, το Πλαίσιο Πλατύσκαλου ακολουθεί το περίγραμμα του Πλατύσκαλου.

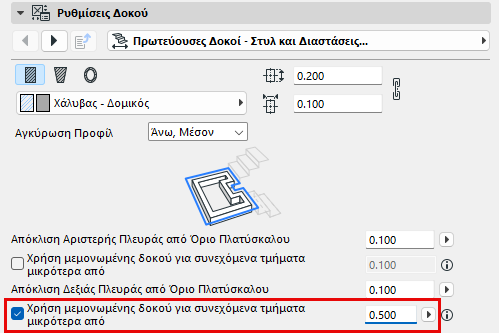

Εντούτοις, μπορείτε να χρησιμοποιήσετε Ρυθμίσεις Δοκού για να προσαρμόσετε το περίγραμμα, με τρόπο που να αγνοεί τα τμήματα του Πλατύσκαλου που είναι μικρότερα από ένα συγκεκριμένο μήκος:
Καθορισμός συστατικών ως Πυρήνας/Τελείωμα/Άλλο

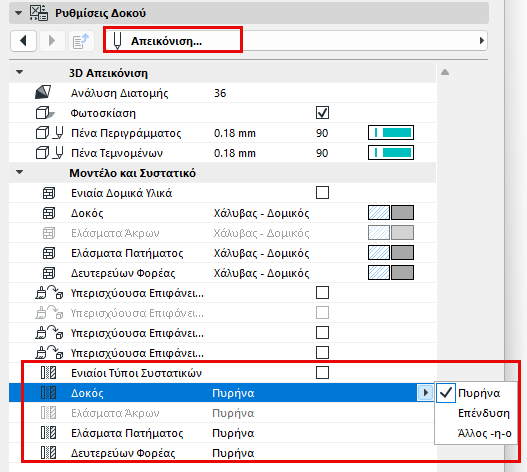

Στο τμήμα Απεικόνιση του διαλόγου Ρυθμίσεων: ορίστε τα συστατικά ως Πυρήνας/Τελείωμα/Άλλο. (Για να ορίσετε τα τμήματα ξεχωριστά, αποεπιλέξτε το "Ομοιόμορφοι Τύποι Συστατικού".)
Ο καθορισμός τύπων συστατικών με αυτόν τον τρόπο σας επιτρέπει να ελέγχετε την εμφάνισή τους μέσω της Μερικής Εμφάνισης Δομής. Για παράδειγμα, για να εμφανίσετε απόψεις μόνο δομής, επιλέξτε "Μόνο Πυρήνας" ως ρύθμιση της Μερικής Εμφάνισης Δομής της άποψης. Αυτό θα αποκρύψει συστατικά σκάλας που έχουν οριστεί ως "Τελείωμα" ή "Άλλο".
Η Μερική Εμφάνιση Δομής των συστατικών σκάλας υποστηρίζεται σε απόψεις που βασίζονται στο 3D μοντέλο (π.χ. Τομές). Στις Κατόψεις και στα Σχέδια Οροφής, οι σκάλες εμφανίζονται ως σύμβολα και δεν επηρεάζονται από τη Μερική Εμφάνιση Δομής.
Σημείωση: Για συστατικά διατομής, ορίστε τον τύπο τους στον Διαχειριστή Διατομής.

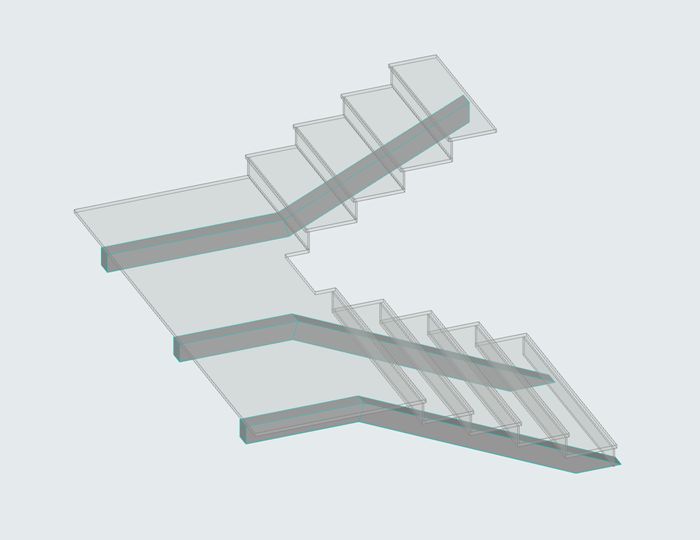

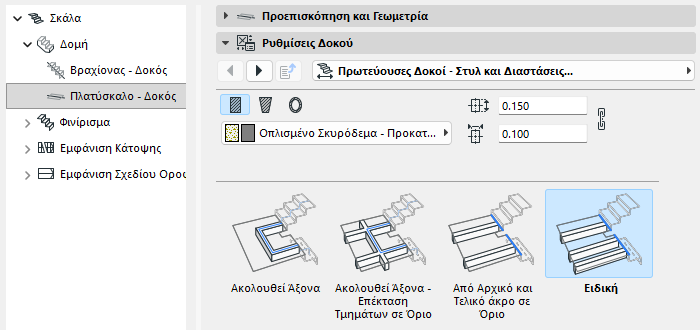

Ειδική Δοκός Πλατύσκαλου (Πρωτεύουσα Δοκός)
Χρησιμοποιήστε αυτή την λειτουργία όταν ο Βραχίονας Σκάλας κάτω από το Πλατύσκαλο χρησιμοποιεί διαφορετικό αριθμό Δοκών από τον Βραχίονα πάνω από το Πλατύσκαλο. (Μπορείτε να ορίζετε δοκούς για κάθε δομή Βραχίονα ξεχωριστά, στην φάση Επεξεργασίας).

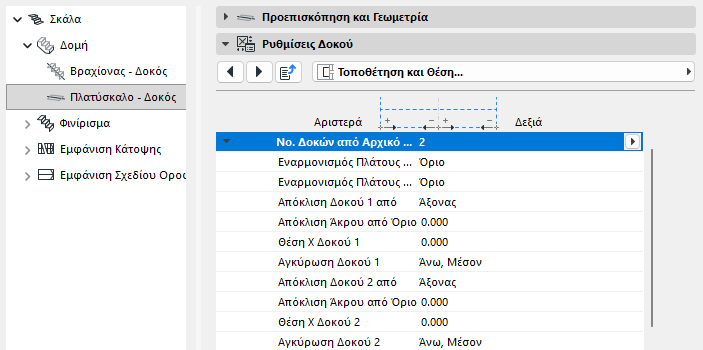

Για να τοποθετήσετε μία ειδική Δοκό Πλατύσκαλου:
Επιλέξτε Ειδική από τη σελίδα Ρυθμίσεων Δοκού (Πρωτεύουσες Δοκοί - καρτέλα Στυλ και Διαστάσεις).
Πηγαίνετε στην καρτέλα Τοποθέτηση και Θέση.
Εισάγετε τον αριθμό των Δοκών που θα τοποθετήσετε.
Εισάγετε τιμές για τη θέση και την απόκλιση της ειδικής Δοκού/Δοκών πλατύσκαλου.
Επειδή αυτές οι ειδικές Δοκοί είναι Πρωτεύουσες Δοκοί, μπορούν να συνδέονται στους φορείς Βραχίονα.

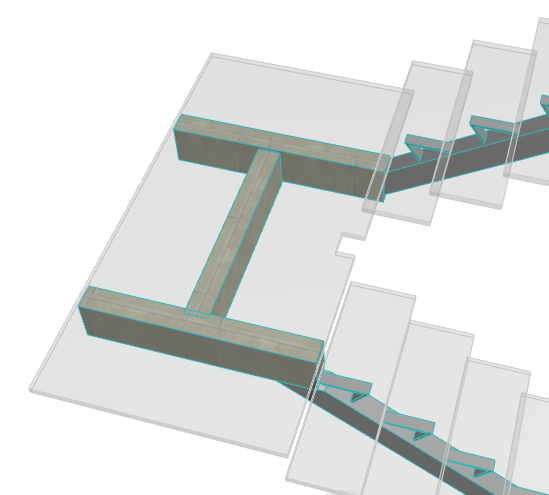

Προσθήκη/Επεξεργασία Δευτερευουσών Δοκών
Για να προσθέσετε και άλλες (Δευτερεύουσες) Δοκούς, πρέπει να χρησιμοποιήσετε τη φάση Επεξεργασίας. (Οι Δευτερεύουσες Δοκοί τοποθετούνται στην γεωμετρία υφιστάμενου Πλατύσκαλου, και επομένως πρέπει να προστίθενται σε μία τοποθετημένη, επιλεγμένη Σκάλα).
Επιλέξτε την Σκάλα και μπείτε σε φάση Επεξεργασίας.
Επιλέξτε την Δομή Πλατύσκαλου, και ανοίξτε τις Ρυθμίσεις Δομής.
Στο πάνελ Ρυθμίσεις Συστατικού Δοκού, ανοίξτε την καρτέλα Πρόσθετες Δοκοί.

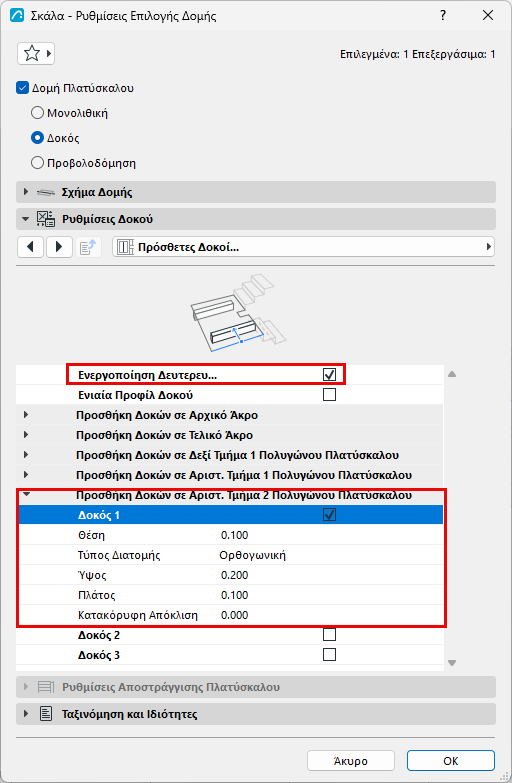

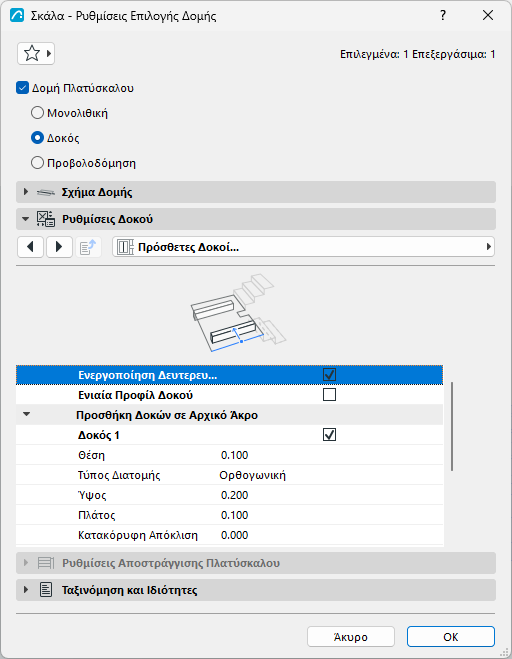

Τσεκάρετε το Ενεργοποίηση Δευτερευουσών Δοκών (εάν δεν είναι ήδη τσεκαρισμένο).Σχήμα 5. Προσθήκη Δευτερευουσών Δοκών στη Φάση Επεξεργασίας
Χρησιμοποιήστε τα κουτάκια τσεκαρίσματος και τις ρυθμίσεις για να προσθέσετε Δευτερεύουσες Δοκούς σε ένα ή περισσότερα τμήματα του πολυγώνου του Πλατύσκαλου.
Η δευτερεύουσα δοκός/δοκοί τοποθετείται. Χρησιμοποιήστε την φάση Επεξεργασίας για συστολή/διαστολή και μετακίνησή τους, όπως απαιτείται, χρησιμοποιώντας τα επεξεργάσιμα χαρ. σημεία.

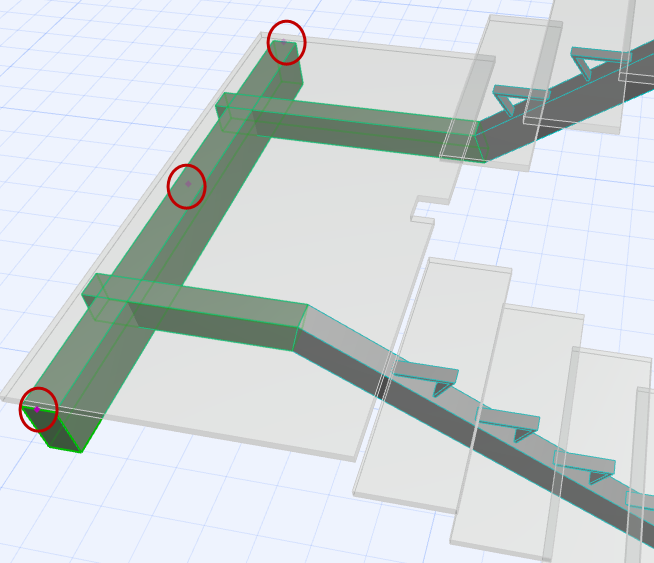

Τροποποίηση Δευτερεύουσας Δοκού Γραφικά στην Φάση Επεξεργασίας
