Δομή: Προβολοδόμηση Βραχίονα και Πλατύσκαλου

Αυτές οι ρυθμίσεις είναι διαθέσιμες όταν επιλέγετε έναν τύπο Δομής Προβόλου (προβολοδόμηση) για τον Βραχίονα και/ή το Πλατύσκαλο.

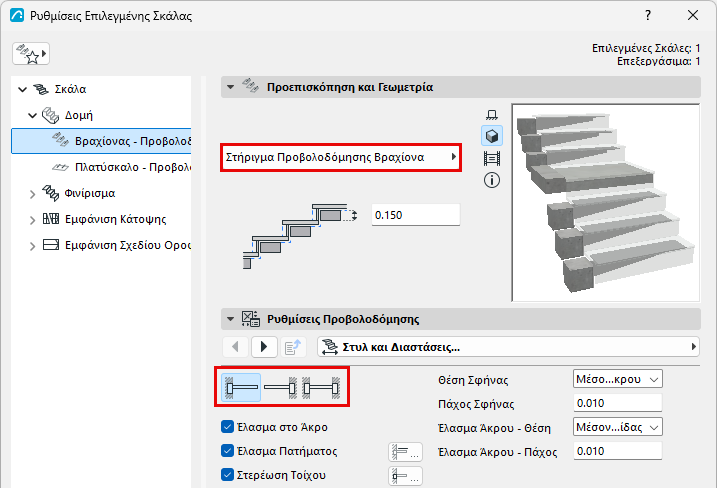

Επιλέξτε έναν τύπο Συστατικού Προβολοδόμησης - π.χ. Στήριγμα ή Μπλοκ.

Χρησιμοποιήστε το Πάνελ Ρυθμίσεων Προβολοδόμησης για να διαμορφώσετε την επιλεγμένη δομή:

  • Ορίστε την προβολοδόμηση αριστερά, δεξιά, ή σε αμφότερες πλευρές της Σκάλας
  • Προσθέστε ένα προαιρετικό Έλασμα Πατήματος


Χρησιμοποιήστε τη Φάση Επεξεργασίας για να προσθέσετε μία προαιρετική Στερέωση Τοίχου στον Βραχίονα ή στο Πλατύσκαλο, όπως φαίνεται παρακάτω:

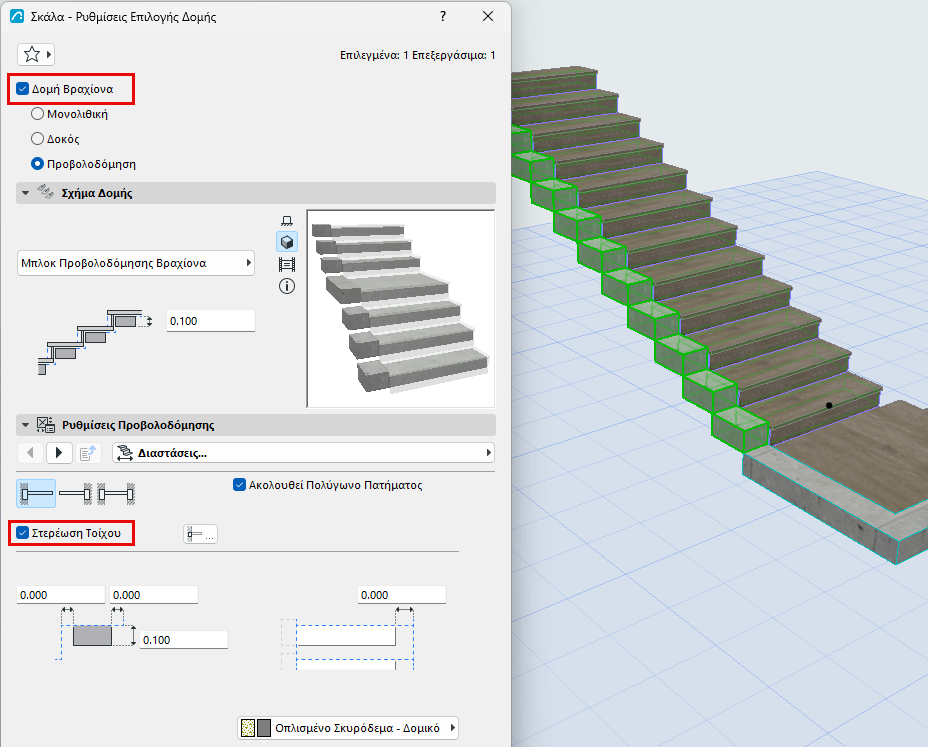

Σχήμα 1. Προσθήκη Στερέωσης Τοίχου σε Προβολοδόμηση Βραχίονα (Επιλογή και Επεξεργασία Δομής Βραχίονα σε Φάση Επεξεργασίας)

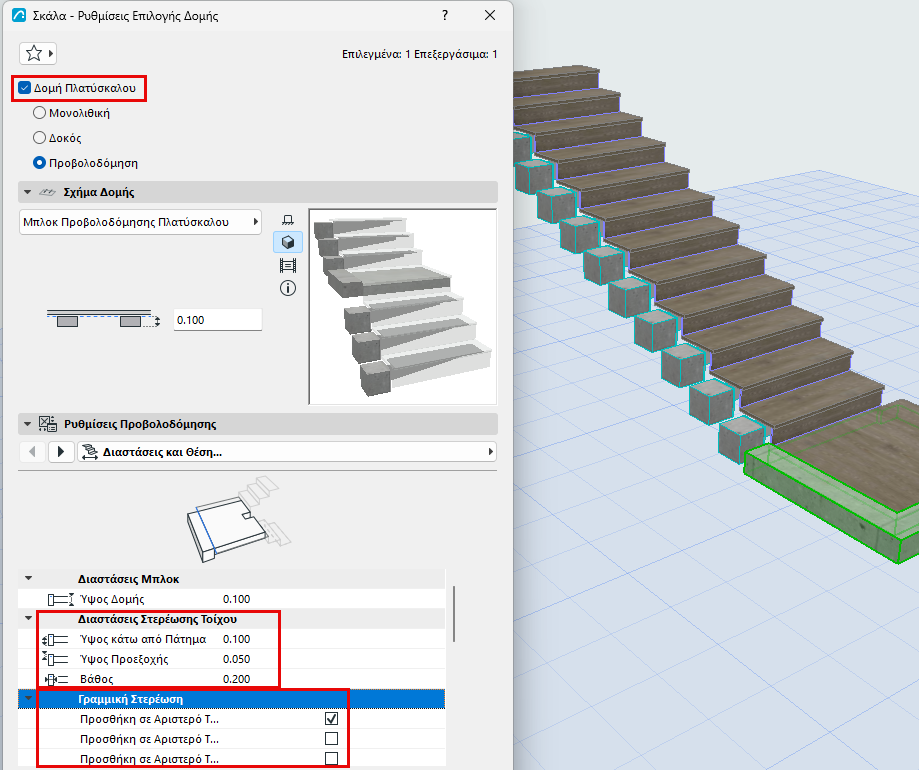

Σχήμα 2. Προσθήκη Γραμμικών Στερεώσεων σε Τμήματα Προβολοδόμησης Πλατύσκαλου (Επιλογή και Επεξεργασία Δομής Πλατύσκαλου σε Φάση Επεξεργασίας)

Καθορισμός συστατικών ως Πυρήνας/Τελείωμα/Άλλο

Στο τμήμα Απεικόνιση του διαλόγου Ρυθμίσεων: ορίστε τα συστατικά ως Πυρήνας/Τελείωμα/Άλλο. (Για να ορίσετε τα τμήματα ξεχωριστά, αποεπιλέξτε το "Ομοιόμορφοι Τύποι Συστατικού".)

Ο καθορισμός τύπων συστατικών με αυτόν τον τρόπο σας επιτρέπει να ελέγχετε την εμφάνισή τους μέσω της Μερικής Εμφάνισης Δομής. Για παράδειγμα, για να εμφανίσετε απόψεις μόνο δομής, επιλέξτε "Μόνο Πυρήνας" ως ρύθμιση της Μερικής Εμφάνισης Δομής της άποψης. Αυτό θα αποκρύψει συστατικά σκάλας που έχουν οριστεί ως "Τελείωμα" ή "Άλλο".

Η Μερική Εμφάνιση Δομής των συστατικών σκάλας υποστηρίζεται σε απόψεις που βασίζονται στο 3D μοντέλο (π.χ. Τομές). Στις Κατόψεις και στα Σχέδια Οροφής, οι σκάλες εμφανίζονται ως σύμβολα και δεν επηρεάζονται από τη Μερική Εμφάνιση Δομής.
Σημείωση: Για συστατικά διατομής, ορίστε τον τύπο τους στον Διαχειριστή Διατομής.
