Δημιουργία μίας Μορφής-Κουτί

Ενεργοποιήστε το Εργαλείο Μορφή και επιλέξτε τη μέθοδο γεωμετρίας Κουτί.

Στο 3D Παράθυρο:

1. Επιλέξτε το επίπεδο εισαγωγής. Είτε με κλικ για να βρείτε το προκαθορισμένο επίπεδο, είτε επιλέγοντας ένα άλλο επίπεδο εισαγωγής που να βασίζεται σε υφιστάμενα στοιχεία ή χρησιμοποιώντας τους ελέγχους για το Επίπεδο Επεξεργασίας.

   Δείτε: Επανατοποθέτηση Επιπέδου Επεξεργασίας.

   - Εάν κάνετε κλικ στον “κενό χώρο”, το προκαθορισμένο επίπεδο εισαγωγής βρίσκεται στη στάθμη βάσης που καθορίστηκε στις Προκαθορισμένες Ρυθμίσεις Μορφής.

2. Κάντε κλικ δύο φορές για να καθορίσετε την ορθογωνική βάση της Μορφής-Κουτί. Η βάση είναι πάντα ευθυγραμμισμένη με το πλέγμα. Μπορείτε να στρέψετε το πλέγμα για να τοποθετήσετε το κουτί υπό μία άλλη γωνία, ή μπορείτε να το τοποθετήσετε και στη συνέχεια να το στρέψετε.
3. Σύρετε τον κέρσορα για να καθορίσετε το ύψος της Μορφής-Κουτί.
4. Κάντε κλικ για να ολοκληρώσετε.

Στην Κάτοψη ή στην Τομή:

1. Από την Παλέτα Πληροφοριών επιλέξτε τη μέθοδο γεωμετρίας Κουτί.
2. Κάντε κλικ δύο φορές για να καθορίσετε την ορθογωνική βάση της Μορφής-Κουτί.

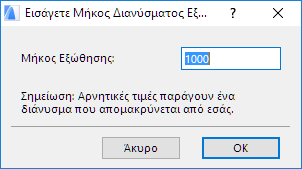

3. Εισάγετε το μήκος του διανύσματος εξώθησης, που θα είναι το ύψος της Μορφής-Κουτί.
