Δημιουργία Μορφής από Υφιστάμενα Στοιχεία

Μετατροπή Επιλογής σε Μορφή(ές)

Χρησιμοποιήστε αυτή την εντολή για να δημιουργήσετε πολλαπλές Μορφές από επιλεγμένα στοιχεία: κάθε επιλεγμένο στοιχείο θα γίνει μία ξεχωριστή Μορφή.

1. Σε οποιοδήποτε παράθυρο μοντέλου, επιλέξτε τα στοιχεία για να τα αλλάξετε σε Μορφές.
2. Χρησιμοποιήστε την εντολή Σχεδίαση > Μετατροπή Επιλογής σε Μορφή(ές).
3. Τα επιλεγμένα στοιχεία, με την προϋπόθεση ότι έχουν μία 3D απεικόνιση, θα μετατραπούν σε Μορφές.

Δείτε το βίντεο

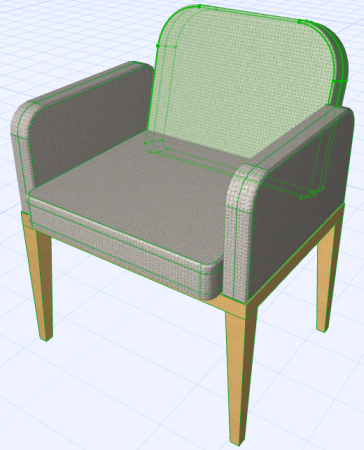

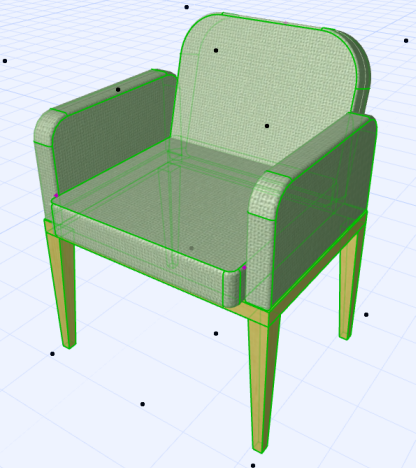

Παράδειγμα: Μετατροπή GDL Αντικειμένου σε Μορφή

Όταν μετατρέπετε ένα GDL αντικείμενο σε Μορφές:

• Τα GDL αντικείμενα μετατρέπονται σε ανεξάρτητες Μορφές.
• Τα GDL υποστοιχεία που είναι συστατικά άλλων στοιχείων (π.χ. πόρτα, παράθυρο, άκρο τοίχου, φεγγίτης) μετατρέπονται σε ανεξάρτητες Μορφές τους.
• Ομοίως, τα υποστοιχεία των σύνθετων στεγών και των τοιχοπετασμάτων μετατρέπονται σε ανεξάρτητες Μορφές.
  Σημείωση: Εάν η Μορφή που θα προκύψει είναι πολύ σύνθετη, μπορεί να αντιμετωπίσετε προβλήματα απόδοσης και επεξεργασίας.

  Σχόλια για τα Χαρακτηριστικά των Νέων Μορφών που Δημιουργήθηκαν:

  • Εάν το στοιχείο που μετατράπηκε ήταν ένα αντικείμενο, η επιφάνειά του προστίθεται στο σύνολο των επιφανειών της μελέτης, εάν δεν υπάρχει ήδη. Μία τέτοια επιφάνεια που προστέθηκε πρόσφατα, λαμβάνει αυτόματα την κατάληξη "_από Μετατροπή Αντικειμένου". Ωστόσο, αυτή η συμβολοσειρά δεν λαμβάνεται υπόψη από το πρόγραμμα όταν ελέγχει την ύπαρξη διπλών ονομάτων. Εάν η επιφάνεια του αντικειμένου που μετατράπηκε υπάρχει ήδη στη μελέτη, η νέα Μορφή χρησιμοποιεί την υπάρχουσα επιφάνεια. Οποιαδήποτε υφή έχει ανατεθεί στην επιφάνεια, προστίθεται στην ενσωματωμένη βιβλιοθήκη.
  • Στο Teamwork, η δημιουργία των Επιφανειών και των Ράστερ απαιτεί το κατάλληλο δικαίωμα πρόσβασης. Εάν δεν έχετε αυτό το δικαίωμα, θα δείτε ένα μήνυμα προειδοποίησης. Η Μορφή θα δημιουργηθεί, αλλά η επιφάνεια, το ράστερ ή η υφή δεν θα προστεθεί στη μελέτη και η Μορφή μπορεί να δείχνει διαφορετική από την αναμενόμενη.
