Βασική Επεξεργασία Μορφής: Συναρμογή/Απότμηση μίας Μορφής

Μπορείτε να συναρμόσετε ή να αποτμήσετε τις γωνίες και τις ακμές των Μορφών, στα 2D ή 3D παράθυρα.

Σημειώστε ότι η λειτουργία συναρμογής ή απότμησης έχει ως αποτέλεσμα τη δημιουργία μίας ή περισσότερων νέων εδρών Μορφής. Αυτές οι νέες έδρες θα "κληρονομούν" πάντα την προκαθορισμένη επιφάνεια της αρχικής Μορφής.

Συναρμογή/Απότμηση μίας Γωνίας Μορφής

  1. Επιλέξτε μία Μορφή και εμφανίστε τη μικροΠαλέτα σε μία από τις γωνίες (κορυφές) της.
  2. Επιλέξτε την εντολή Συναρμογή/Απότμηση Γωνίας και εφαρμόστε τις επιθυμητές επιλογές.

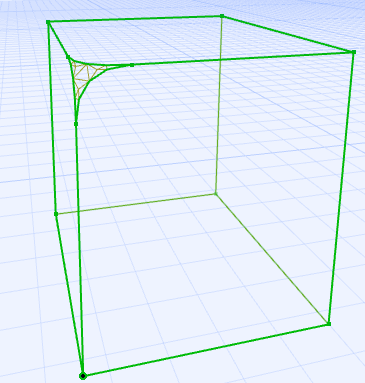

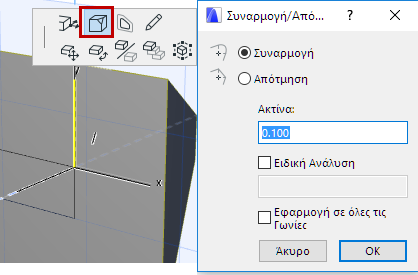

    ChamferCorner1.png     ChamferCorner2.png

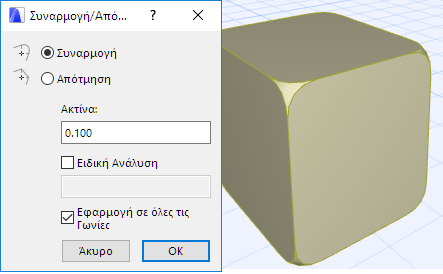

Τσεκάρετε το κουτάκι για εφαρμογή σε όλες τις γωνίες της Μορφής:



Συναρμογή/Απότμηση Ακμών Μορφής

  1. Εμφανίστε την μικροΠαλέτα στην ακμή μίας επιλεγμένης Μορφής (ή σε μία ή περισσότερες επιλεγμένες ακμές).
  2. Επιλέξτε την εντολή Συναρμογή/Απότμηση Ακμής(ών) και εφαρμόστε τις επιθυμητές επιλογές.

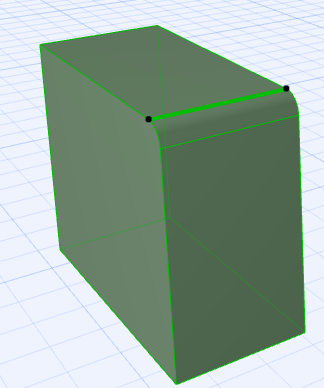

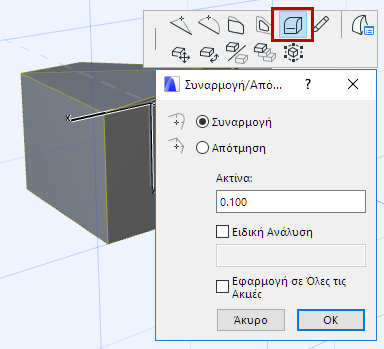

    FilletEdge1.png     FilletEdge2.png

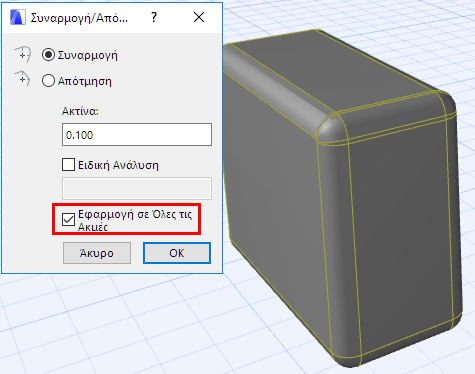

Εάν έχετε επιλέξει μία ολόκληρη Μορφή, μπορείτε να τσεκάρετε το κουτάκι για εφαρμογή της συναρμογής/απότμησης σε όλες τις ακμές:



Ειδική Ανάλυση για Συναρμογή

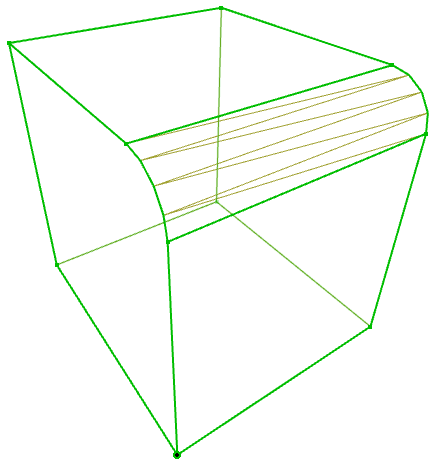

Εξ ορισμού, η ανάλυση Συναρμογής είναι ρυθμισμένη στο 4 (απεικονίζεται καλύτερα στις εμφανείς ακμές):

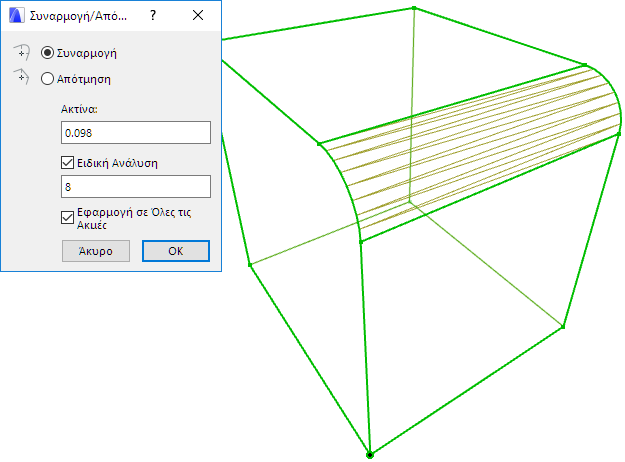

Για διαφορετικά αποτελέσματα, ρυθμίστε μεγαλύτερη ή μικρότερη ανάλυση Συναρμογής:
