Τοποθέτηση Πορτών ή Παραθύρων

Τα Παράθυρα και οι Πόρτες μπορούν να εισαχθούν μόνο μέσα σε Τοίχους. Δεν μπορούν να τοποθετηθούν ως αυτόνομα στοιχεία στη μελέτη.

Ακολουθήστε τα παρακάτω βήματα:

  1. Στην Κάτοψη ή στο 3D Παράθυρο, ενεργοποιήστε το Εργαλείο Παράθυρο ή Πόρτα, και διαλέξτε το αντικείμενο Παράθυρο/Πόρτα που θέλετε από την Βιβλιοθήκη.

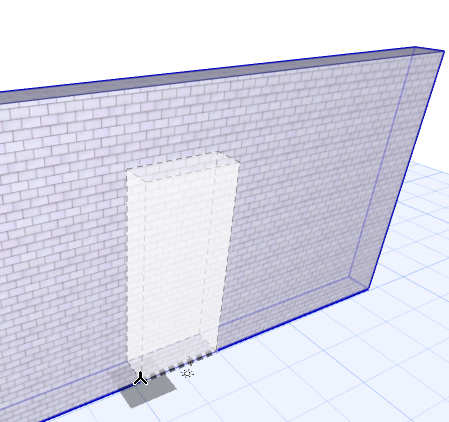

  2. Καθώς κινείτε τον κέρσορα πάνω από τον Τοίχο-στόχο, θα δείτε μία προεπισκόπηση του ανοίγματος στην τρέχουσα θέση.

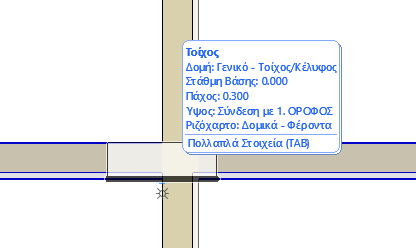

    Σημείωση: Εάν ο κέρσορας αιωρείται σε μία θέση που συναντώνται αρκετοί Τοίχοι, πατήστε Tab μέχρι να τονιστεί ο τοίχος που θέλετε.

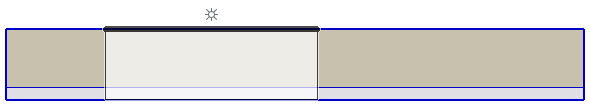

  3. Το εικονίδιο ήλιος και η έντονη γραμμή αναπαριστούν το “εξωτερικό” (πλευρά εγκοπής) του Τοίχου

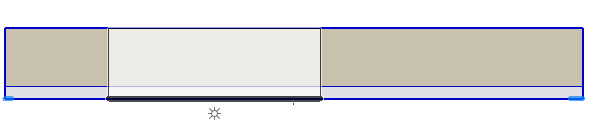

    Για να αλλάξετε την πλευρά εγκοπής, απλά πηγαίνετε τον κέρσορα στην αντίθετη πλευρά του Τοίχου.




  4. Κάντε κλικ για να τοποθετήσετε το άνοιγμα στη θέση που θέλετε.

    Το Σημείο Αγκύρωσης καθορίζει την τοποθέτηση του Παραθύρου ή της Πόρτας με το κέντρο ή το άκρο τους.

    Κατά την τοποθέτηση του ανοίγματος σε έναν Τοίχο, μπορείτε να αλλάζετε Μεθόδους Γεωμετρίας (χρησιμοποιήστε τον έλεγχο Σημείο Τοποθέτησης από την Παλέτα Πληροφοριών, ή τη συντόμευσή του).



    WindowCenterAnchor.png     WindowSideAnchor1.png

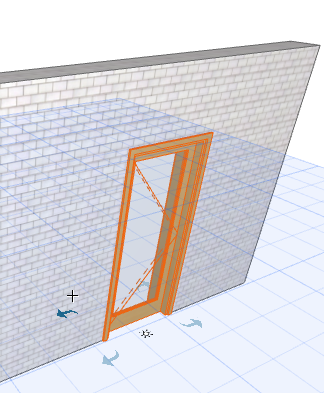

  5. Στη συνέχεια, θα επιλέξετε την κατεύθυνση ανοίγματος: προς το εσωτερικό ή το εξωτερικό του Τοίχου, στη δεξιά ή στην αριστερή πλευρά: κάθε πιθανή περίπτωση επισημαίνεται στην οθόνη με ένα βέλος.
    • Μετακινήστε τον κέρσορα γύρω από αυτές τις τέσσερις θέσεις. Η οπτική πληροφόρηση εμφανίζει το αποτέλεσμα που θα έχετε όταν κάνετε κλικ.

      OpeningDirection.png     3DDoor2.png

    • Το εικονίδιο ήλιος αναπαριστά την πλευρά εγκοπής που θα επιλέξετε με το πρώτο κλικ. Μπορείτε να αλλάξετε την πλευρά εγκοπής ακόμα και τώρα: πατήστε Tab για εναλλαγή των δύο πλευρών εγκοπής αυτού του ανοίγματος.
  6. Κάντε κλικ για να τοποθετήσετε το άνοιγμα.

Αντιστροφή Κατεύθυνσης Ανοίγματος

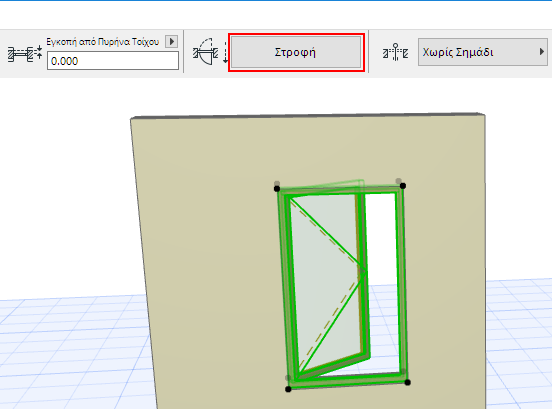

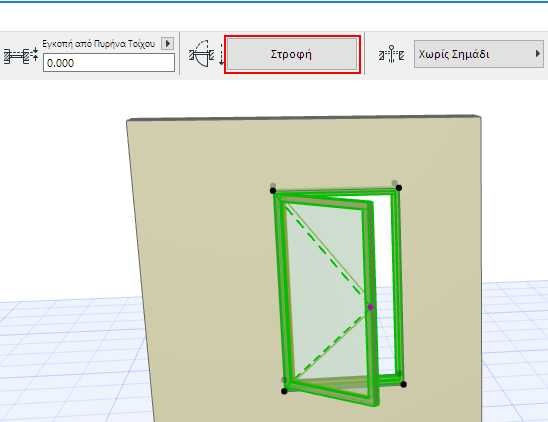

Το κουμπί Στροφή (στην Παλέτα Πληροφοριών ή στις Ρυθμίσεις Πόρτας/Παραθύρου) αλλάζει την κατεύθυνση ανοίγματος μίας επιλεγμένης πόρτας/παραθύρου από τη μία πλευρά στην άλλη, ενώ η κάσα του ανοίγματος παραμένει στη θέση της.




Σε Παράθυρα Τομής/Όψης/ΕΟψη:

Μπορείτε να δημιουργήσετε νέα κατασκευαστικά στοιχεία μόνο με αναπαραγωγή υφιστάμενων, χρησιμοποιώντας τις εντολές Αντίτυπα ή Μετατόπιση Αντιγράφου.
