Διαμορφώστε μία Δοκό που αποτελείται από πολλά τμήματα, με ένα διαμορφώσιμο συστατικό “Ένωσης” μεταξύ τους.
Για να δημιουργήσετε τμήματα Δοκού, χρησιμοποιήστε είτε τον διάλογο Ρυθμίσεων, είτε γραφικές αλληλεπιδράσεις. Αμφότερες οι μέθοδοι περιγράφονται παρακάτω:
Κάθε τμήμα έχει τις δικές του ρυθμίσεις Ταξινομήσεων και Ιδιοτήτων και το δικό του ID Στοιχείου. Ωστόσο, οι ορισμοί Κατηγορίας (π.χ. κατάσταση Ανακαίνισης) κληρονομούνται από το στοιχείο.
Η Εύρεση και Επιλογή, οι Σημάνσεις, η Παλέτα Πληροφοριών, τα πεδία Διαδραστικού Πίνακα Στοιχείου και οι Διαστάσεις/Σημάνσεις μπορούν να χρησιμοποιούν δεδομένα συγκεκριμένου τμήματος

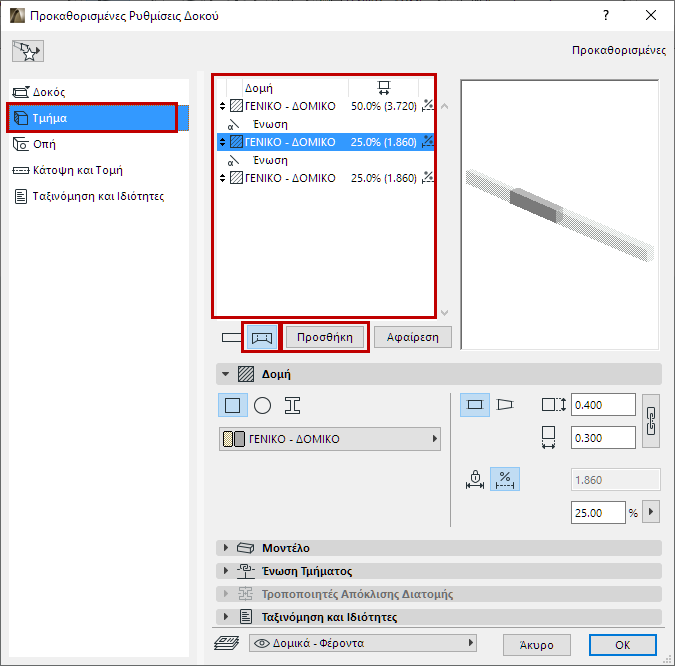

Ανοίξτε τις Ρυθμίσεις Δοκού και πηγαίνετε στη σελίδα Τμήμα.
Κάντε κλικ στο εικονίδιο Δοκού Πολλών Τμημάτων.
Πατήστε Προσθήκη για να προσθέσετε όσα τμήματα χρειάζεστε.
Ένα συστατικό “Ένωσης” προστίθεται αυτομάτως μεταξύ των τμημάτων.
Στη τη λίστα Δομή βλέπετε τα τμήματα και τις Ενώσεις. Κάντε επιλογή ή πολλαπλή-επιλογή για επεξεργασία.
Δείτε την προεπισκόπηση. Το τμήμα που είναι επιλεγμένο αυτή τη στιγμή στη λίστα, επισημαίνεται.Σχήμα 1. Δοκός Πολλών Τμημάτων
Δημιουργία Γραφικά
Επιλέξτε μία Δοκό στο 3D παράθυρο.

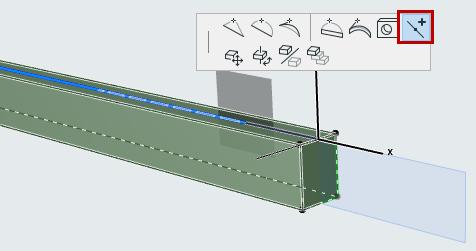

Από την μικροΠαλέτα του άξονα Δοκού, διαλέξτε Διάσπαση Τμήματος.

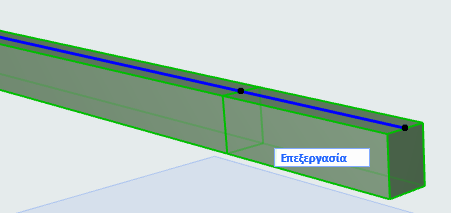

Κάντε κλικ οπουδήποτε στον άξονα Δοκού: η Δοκός σε εκείνο το σημείο, διασπάται σε τμήματα. Επαναλάβετε, για να δημιουργήσετε περισσότερα τμήματα ανάλογα με τις ανάγκες.
Μπορείτε να προσαρμόσετε το μήκος τμήματος γραφικά, σύροντας τις Ενώσεις:
