Επεξεργασία Δοκών

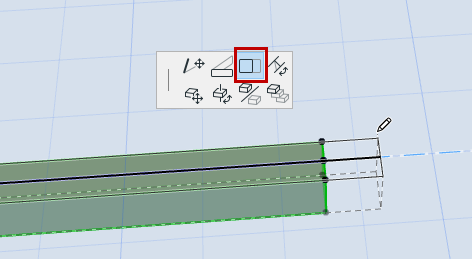

Τέντωμα Μήκους / Τροποποίηση Γωνίας
Χρησιμοποιήστε τις εντολές μικροΠαλέτας στο άκρο του Άξονα Αναφοράς της Δοκού.

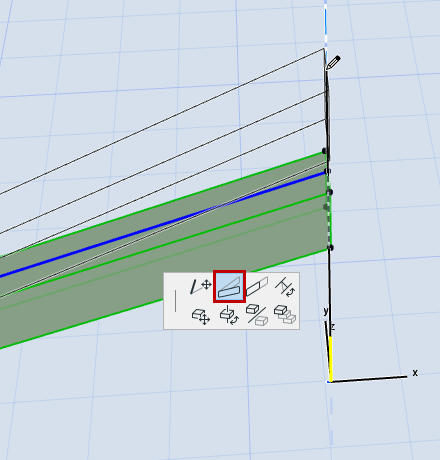

Για μία κεκλιμένη Δοκό:

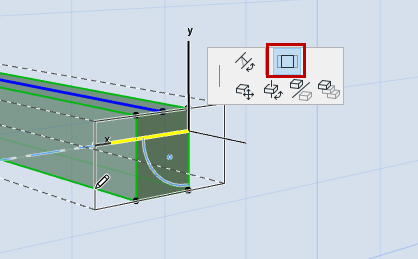

Τέντωμα Διατομής Δοκού
Για μία μη-καμπύλη, μη-τμηματική Δοκό:
Στην Κάτοψη ή στο 3D παράθυρο, χρησιμοποιήστε τις εντολές μικροΠαλέτας για να τεντώσετε τις διαστάσεις της διατομής της Δοκού.
Σημείωση: Οι Δοκοί μπορούν να τεντωθούν και στην άποψη Τομής, εάν η γραμμή αναφοράς της Δοκού είναι κάθετη στη γραμμή Τομής.
Εναλλακτικά, χρησιμοποιήστε Επεξεργασία > Αναμόρφωση > Συστολή/Διαστολή.

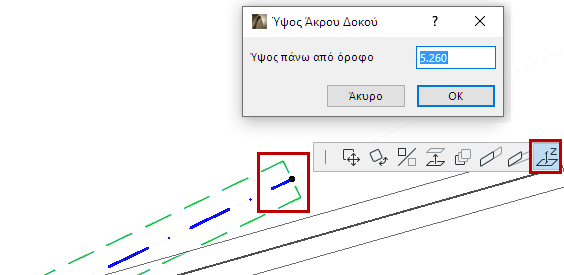

Επεξεργασία Κεκλιμένης Δοκού στην Κάτοψη
- Επιλέξτε την κεκλιμένη Δοκό στην Κάτοψη.
- Από την μικροΠαλέτα της γραμμή αναφοράς, κάντε κλικ στην εντολή ύψους ακραίου σημείου.
- Στον διάλογο Ύψος Άκρου Δοκού, εισάγετε το νέο ύψος του άκρου της επιλεγμένης Δοκού.
