Ρυθμίσεις Εργαλείου Δοκός: Προεπισκόπηση και Τοποθέτηση

Ο Διάλογος Ρυθμίσεων Δοκού διαιρείται σε πέντε σελίδες.

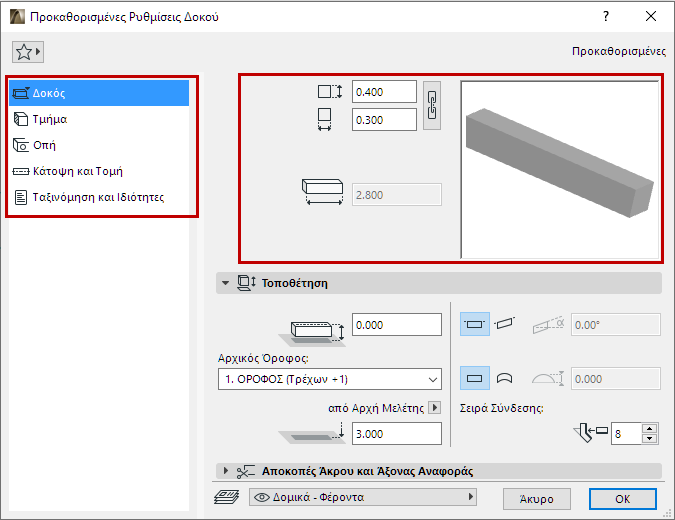

Το τμήμα Προεπισκόπηση παραμένει ορατό σε όλες τις σελίδες, και αντικατοπτρίζει τις τροποποιήσεις των ρυθμίσεων. Για μία Δοκό πολλών τμημάτων, η ενότητα Προεπισκόπηση περιλαμβάνει τις ρυθμίσεις Δομής.

Πλοηγηθείτε μεταξύ των σελίδων χρησιμοποιώντας την ιεραρχική δομή, στα αριστερά:

Για μία απλή (ενός τμήματος) Δοκό, εισάγετε τις τιμές γεωμετρίας της:

Ύψος/Πλάτος Δοκού

Χρησιμοποιήστε το εικονίδιο Αλυσίδα για να τις δεσμεύσετε στην ίδια τιμή.

Μήκος Δοκού

Προκαθορισμένο (τμήμα) μήκος

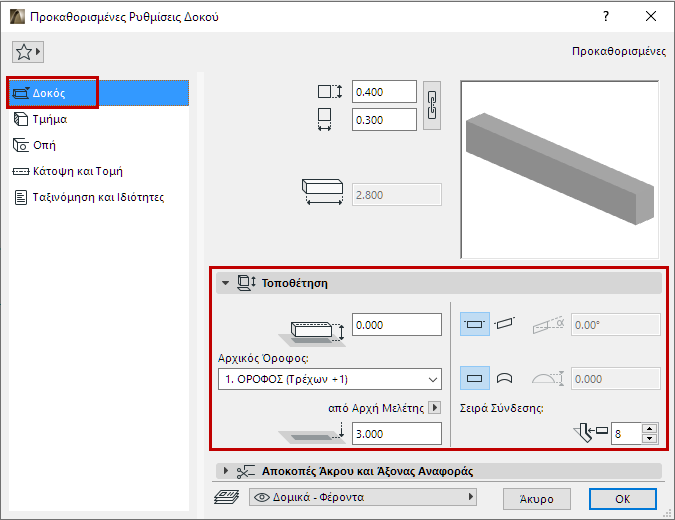

Δοκός - Πάνελ Τοποθέτηση

Απόκλιση από Αρχικό Όροφο

Απόκλιση του άξονα αναφοράς Δοκού από τον Αρχικό Όροφο.

Αρχικός Όροφος

Δείτε: Αρχικός Όροφος.

Στάθμη (Υψόμετρο) Γραμμής Αναφοράς [από στάθμη Αναφοράς]

Υπολογίζει το τρέχον υψόμετρο της γραμμής αναφοράς Δοκού, μετρημένου από την στάθμη Αναφοράς (εξ ορισμού, αυτή η στάθμη Αναφοράς είναι η Αρχή Μελέτης).

Για κεκλιμένες Δοκούς, αυτή η στάθμη μετριέται από το σημείο αρχής του άξονα αναφοράς της Δοκού.

Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.

Note:

Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
Αυτή είναι μία υπολογισμένη τιμή, όχι μία σύνδεση. Εάν αλλάξετε την στάθμη Αναφοράς, η Δοκός δεν αλλάζει τη θέση της.
Για γενικές πληροφορίες που αφορούν τις στάθμες, δείτε: Προτιμήσεις Στάθμης Αναφοράς.

Οριζόντια ή Κεκλιμένη

Δείτε: Δημιουργία μίας Κεκλιμένης Δοκού.

Επίπεδη ή Καμπύλη

Γεωμετρία Δοκού στη διεύθυνση Z.

Για μία κατακορύφως καμπύλη Δοκό, εισάγετε το ύψος Τόξου/Χορδής.
Δείτε: Καμπύλωμα μίας Δοκού, Κατακορύφως.

Σειρά Σύνδεσης

Ο μεγαλύτερος αριθμός Σειράς Σύνδεσης έχει προτεραιότητα έναντι του μικρότερου.

Η Σειρά Σύνδεσης είναι σημαντική όταν

συναντώνται δύο Δοκοί των οποίων τα Δομικά Υλικά έχουν την ίδια προτεραιότητα
συναντώνται 3 ή περισσότερες Δοκοί σε μία διασταύρωση: Η Σειρά Σύνδεσης καθορίζει ποιες δύο Δοκοί συνδέονται πρώτες
