Εμφάνιση Μοντέλου Δοκού

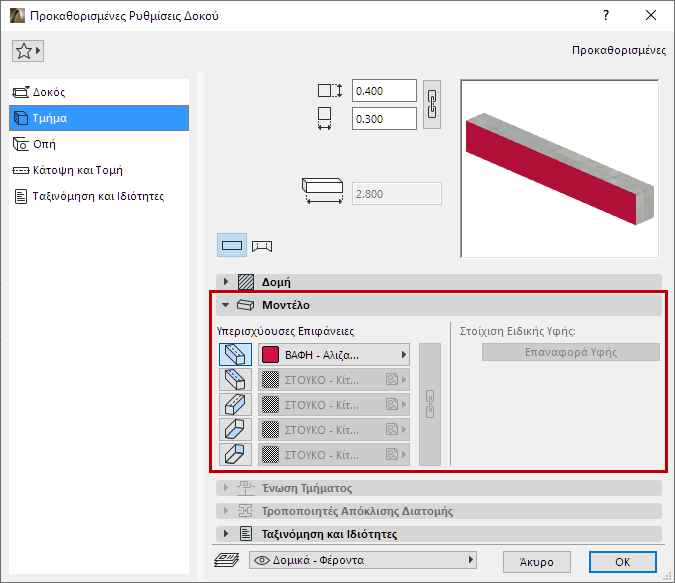

Χρησιμοποιήστε το Πάνελ Μοντέλο των Ρυθμίσεων Δοκού (σελίδα Τμήμα) για υπερισχύουσα(ες) επιφάνεια(ες) Δοκού.

Υπερισχύουσες Επιφάνειες:

Κάθε πλευρά της Δοκού παρατίθεται στη λίστα. Κάντε κλικ στο εικονίδιο της πλευράς(ών) της Δοκού που θέλετε να αντικαταστήσετε την επιφάνεια(ες) (ανατέθηκαν μέσω του Δομικού Υλικού της).

• Για μία Ορθογωνική Δοκό: Αντικαταστήστε αριστερή, δεξιά, άνω, κάτω πλευρά, και/ή τα άκρα.
• Για μία κυκλική Δοκό: Μπορείτε να αντικαταστήσετε μόνο τις επιφάνειες των Άκρων.
  Σημείωση: Σαν αριστερή πλευρά καθορίζεται εκείνη που βρίσκεται αριστερά, βλέποντας τη δοκό από το πρώτο προς το επόμενο σημείο του Άξονα Αναφοράς της Δοκού.
• Για μία σύμπλοκη (από διατομή) Δοκό: Αντικαταστήστε την επιφάνεια Εξώθησης και/ή τις επιφάνειες των Άκρων.
  Σημείωση: Μπορείτε επίσης να εφαρμόζετε μία Ειδική επιφάνεια σε οποιαδήποτε έδρα(ες) του στοιχείου από διατομή.

  Δείτε: Εφαρμογή Ειδικής Επιφάνειας ή Γραμμής σε Πλευρά Διατομής.

Κάντε κλικ στο εικονίδιο αλυσίδα, για να ανατεθεί η τελευταία υπερισχύουσα επιφάνεια σε όλες τις επιλεγμένες έδρες/άκρα. Αν αποεπιλέξετε το εικονίδιο αλυσίδα, θα αποκατασταθούν όλες οι επιφάνειες που είχατε επιλέξει ατομικά για κάθε έδρα/χείλος.

Για περισσότερες πληροφορίες, δείτε: Επιφάνειες.

Δείτε επίσης: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας.

Στοίχιση Ειδικής Υφής: Αν είναι ενεργοποιημένο αυτό το μήνυμα, υποδεικνύει ότι στην επιλεγμένη δοκό (ήδη τοποθετημένη στη μελέτη) έχει ανατεθεί μία ειδική 3D υφή.

• Σε αυτήν την περίπτωση είναι ενεργό και το κουμπί Επαναφορά Υφής. Πατήστε το για να αποκαταστήσετε την αρχή της Υφής της επιλεγμένης δοκού.

  Για περισσότερες πληροφορίες, δείτε: Στοίχιση 3D Υφής.
