Εφαρμογή Διατομής σε Στοιχείο

Οι Διατομές είναι διαθέσιμες για Τοίχους, Υποστυλώματα, Δοκούς, Συστατικά Κιγκλιδώματος ή Στοιχεία Βιβλιοθήκης.

Σημείωση: Οι Διατομές για Στοιχεία Βιβλιοθήκης είναι διαθέσιμες μόνο για GDL στοιχεία που περιλαμβάνουν δυνατότητα επιλογής διατομής - όπως τα συστατικά Τοιχοπετάσματος και Σκάλας.

Εφαρμόστε μία διατομή σε ένα στοιχείο στις ρυθμίσεις στοιχείου ή από τον Διαχειριστή Διατομής.

Από τις ρυθμίσεις του στοιχείου (Τοίχος, Δοκός, Υποστύλωμα):

  1. Ανοίξτε τις ρυθμίσεις του στοιχείου.
  2. Στο Πάνελ Γεωμετρία και Τοποθέτηση, κάντε κλικ στο εικονίδιο «Σύμπλοκη Διατομή".
  3. Χρησιμοποιήστε το pop-up για να επιλέξετε μία διατομή.

    Σημείωση: Αυτό το pop-up απαριθμεί τις διατομές των οποίων η ρύθμιση "χρήση με" περιλαμβάνει τον τύπο του στοιχείου σας: βλ «Χρήση Με" - ορίστε τη διαθεσιμότητα της διατομής

Από τις ρυθμίσεις των εξαρτημάτων (Κιγκλίδωμα, Σκάλα, Τοιχοπέτασμα):

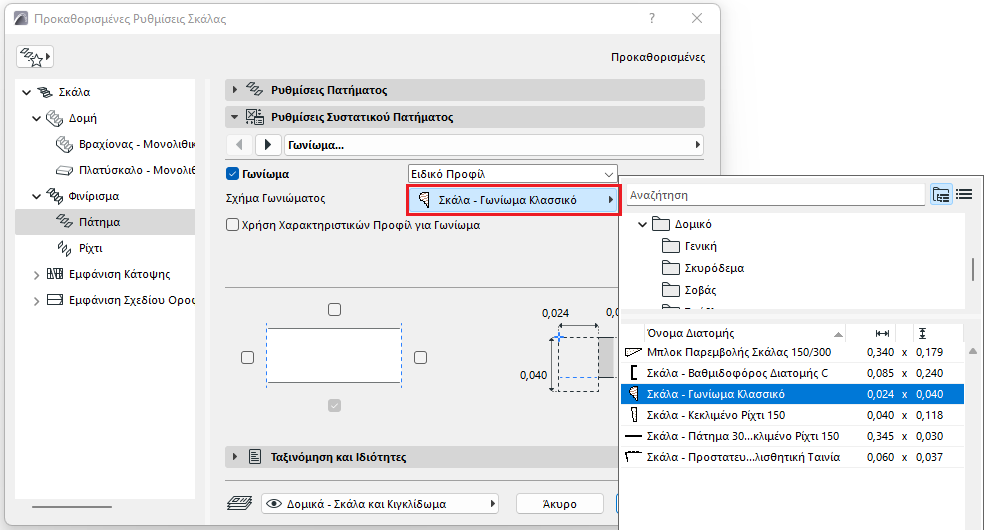

Παράδειγμα: επιλέξτε μία δομή διατομής για Συστατικά Κιγκλιδώματος, Πλαίσιο Τοιχοπετάσματος, Πάτημα Σκάλας.

  1. Ανοίξτε τις ρυθμίσεις του στοιχείου.
  2. Χρησιμοποιήστε το pop-up του εξαρτήματος για να επιλέξετε μία διατομή.


Από Διαχειριστή Διατομής

  1. Στο μοντέλο, επιλέξτε ένα ή περισσότερα στοιχεία

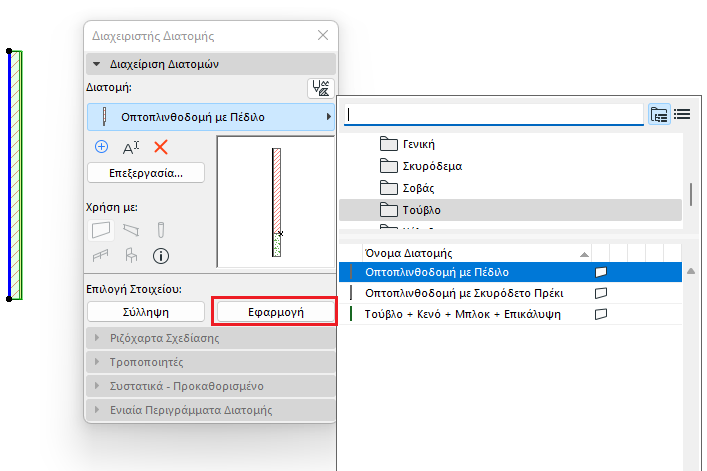

  2. Στον Διαχειριστή Διατομής, επιλέξτε από το pop-up Επιλογή Διατομής.
  3. Κάντε κλικ στο Εφαρμογή.
