Εικόνες

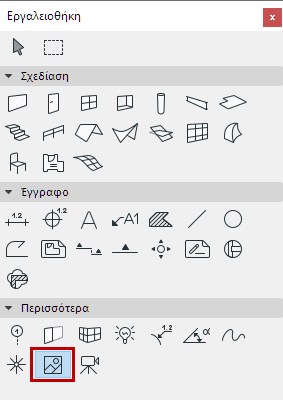

Οι Εικόνες είναι αρχεία εικόνων που εισάγονται και μετά ενσωματώνονται στο αρχείο μελέτης. Εισάγονται σε οποιοδήποτε από τα 2D παράθυρα (Κάτοψη, Τομή/Όψη/ΕΟψη, Λεπτομέρεια, Φύλλο Εργασίας, Πινακίδα), καθώς και στο παράθυρο 3D Εγγράφου. Τοποθετείτε και χειρίζεστε τις Εικόνες αποκλειστικά με το εργαλείο Εικόνα.
Για περισσότερες πληροφορίες, δείτε: Ρυθμίσεις Εργαλείου Εικόνα.
Κατά τη χρήση της λειτουργίας Ευθυγράμμιση Άποψης, μία τοποθετημένη Εικόνα μπορεί να λειτουργεί και ως εικόνα-φόντο του μοντέλου Archicad.
Δείτε: Ευθυγράμμιση Άποψης.
Για περισσότερες πληροφορίες, δείτε: Σχέδια σε Απόψεις Μοντέλου.
Οι εικόνες μπορούν να απεικονίζονται με ή χωρίς λαβές ή σαν απλές ενδείξεις καταχώρησης. Αυτή η ρύθμιση είναι καθολική, δηλαδή επιδρά σε όλες τις τοποθετημένες Εικόνες. Η επιλογή γίνεται με τη χρήση του διακόπτη Χειριστήρια Εικόνας από το Άποψη > Επιλογές Άποψης στην Οθόνη.
Τοποθέτηση Εικόνων
Όταν έχετε κάνει τις ρυθμίσεις σας στον διάλογο Ρυθμίσεις Εικόνας, απλά κάντε κλικ με τον κέρσορα για να τοποθετήσετε την Εικόνα. Αν το αποτέλεσμα δεν είναι ικανοποιητικό (π.χ. η εικόνα είναι είτε πολύ μεγάλη είτε πολύ μικρή), επιλέξτε την εντολή Αναίρεση, ανοίξτε πάλι τον διάλογο Ρυθμίσεις Εικόνας και ρυθμίστε το μέγεθος, την ανάλυση ή άλλες ρυθμίσεις πριν ξανατοποθετήσετε την Εικόνα.
Μπορείτε επίσης να τεντώσετε την τοποθετημένη Εικόνα, χρησιμοποιώντας το πλήκτρο Shift για να δεσμεύσετε τη διαγώνιο και να διατηρήσετε τις αναλογίες της εικόνας. Αν θέλετε, μπορείτε να τεντώσετε την Εικόνα κατά τις διαστάσεις X και Y ανεξάρτητα.
Πριν από την τοποθέτηση της Εικόνας, ένα υποθετικό περίγραμμα ακολουθεί τον κέρσορα, δείχνοντας αναλογικά το μέγεθός της. Το σημείο αγκύρωσης του υποθετικού περιγράμματος έλκεται από κορυφές και ακμές στοιχείων. Για να απενεργοποιήσετε αυτήν την επιλογή, πηγαίνετε στο Επιλογές > Περιβάλλον Εργασίας > Επιλογές για Οθόνη > Εμφάνιση Ορίων Αντικειμένων, Υποστυλωμάτων, Εικόνων και Σχεδίων.
Μπορείτε επίσης να τοποθετήσετε άμεσα Εικόνες στο, χωρίς τη χρήση του εργαλείου Εικόνα, με επικόλληση bitmaps που προέρχονται από άλλο παράθυρο (π.χ. μία Φωτορεαλιστική εικόνα του Μοντέλου) ή από άλλο πρόγραμμα επεξεργασίας εικόνας. Το επικολλημένο στοιχείο αντιμετωπίζετσαι ως Εικόνα.
