Σχεδίαση ενός 2D Ράστερ

Χρησιμοποιήστε το εργαλείο Ράστερ για να σχεδιάσετε τα ελεύθερα γεμίσματα στη μελέτη - για παράδειγμα, για τη δημιουργία αυτοκόλλητων σε μία άποψη Τομής ή Όψης.

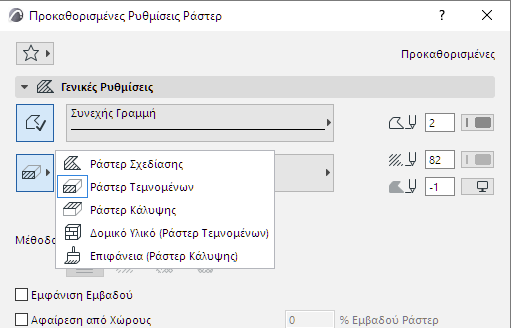

  1. Στις ρυθμίσεις του εργαλείου Ράστερ, επιλέξτε μία Κατηγορία Ράστερ.

    • Οι τρεις πρώτες (Σχεδίασης/Τεμνομένων/Κάλυψης) είναι οι ίδιες κατηγορίες με εκείνες που ορίζονται στον διάλογο Ράστερ. Δείτε: Κατηγορίες Ράστερ
    • Χρησιμοποιήστε την κατηγορία που αντιστοιχεί στην λειτουργία του Ράστερ: εάν διορθώνετε (με αυτοκόλλητο) ένα στοιχείο Τομής, επιλέξτε Ράστερ Τεμνομένων; εάν εργάζεστε σε ένα μη τεμνόμενο στοιχείο μίας Όψη, επιλέξτε Ράστερ Κάλυψης.
    • Οι δύο άλλες κατηγορίες (Δομικό Υλικό και Επιφάνεια) διευκολύνουν την αντιστοίχιση των ράστερ τεμνομένων που βασίζονται σε Δομικά Υλικά, και των ράστερ τεμνομένων που βασίζονται σε Επιφάνειες. Δείτε περιγραφές παρακάτω.
  2. Το pop-up Ράστερ περιέχει τώρα Ράστερ αυτής της Κατηγορίας. Διαλέξτε έναν τύπο Ράστερ (ή Επιφάνεια ή Δομικό Υλικό).
  3. Σχεδιάστε ένα ράστερ με ελεύθερο χέρι.

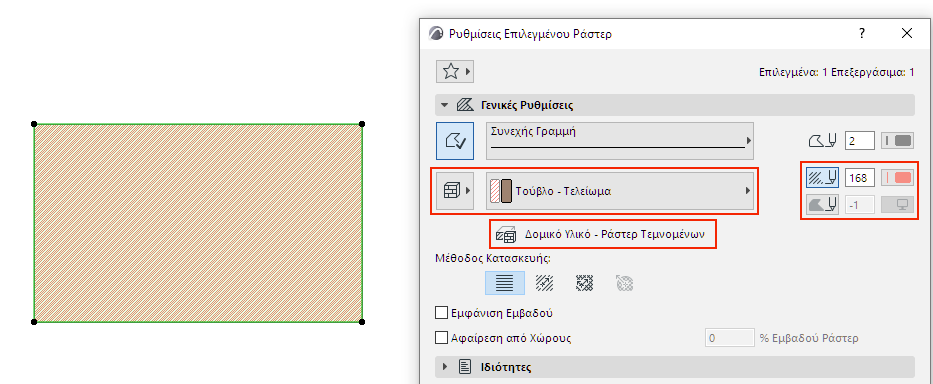

Δομικό Υλικό (Ράστερ Τεμνομένων)

Χρησιμοποιεί το ράστερ τεμνομένων και τα χρώματα του Δομικού Υλικού που διαλέξατε.

Εάν χρειαστεί, μπορείτε να παρακάμψετε αυτά τα χρώματα φόντου / προσκηνίου για το στοιχείο Ράστερ.



Note:

  • Ένα στοιχείο Ράστερ αυτής της κατηγορίας αντιμετωπίζεται ως ένα “Ράστερ Τεμνομένων” στους Κανόνες Υπερισχύοντος Γραφικού.
  • Στα κριτήρια (π.χ. Εύρεση και Επιλογή ή Πίνακες), “Δομικό Υλικό - Ράστερ Τεμνομένων” είναι ένα ξεχωριστό, ειδικό κριτήριο.

Επιφάνεια (Ράστερ Κάλυψης)

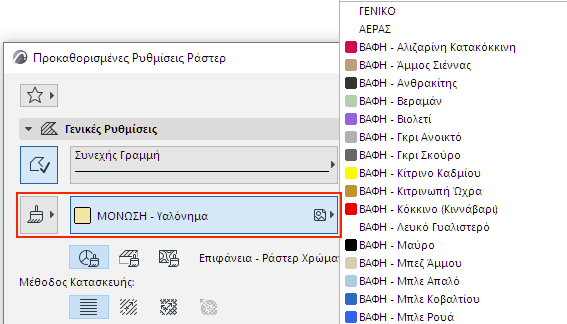

  1. Από το pop-up, διαλέξτε μία επιφάνεια.

  2. Επιλέξτε να χρησιμοποιήσετε το Χρώμα, την Κάλυψη, ή την Υφή της Επιφάνειας που διαλέξατε.


    Note:

    • Ένα στοιχείο Ράστερ της κατηγορίας “Επιφάνεια” αντιμετωπίζεται ως ένα “Ράστερ Κάλυψης” στους Κανόνες Υπερισχύοντος Γραφικού.
    • Στα κριτήρια (π.χ. Εύρεση και Επιλογή ή Πίνακες), το Χρώμα, η Κάλυψη, η Υφή Επιφάνειας του Ράστερ είναι ξεχωριστά κριτήρια.

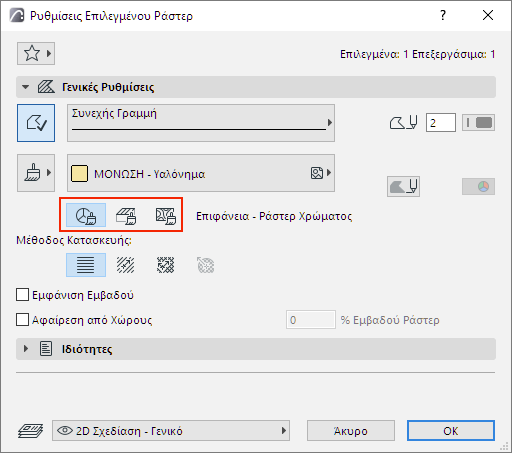

Επιφάνεια - Ράστερ Χρώματος

Χρησιμοποιεί το χρώμα Πένας Φόντου της Επιφάνειας.

Εάν χρειαστεί, μπορείτε να παρακάμψετε αυτό το χρώμα για το στοιχείο Ράστερ.

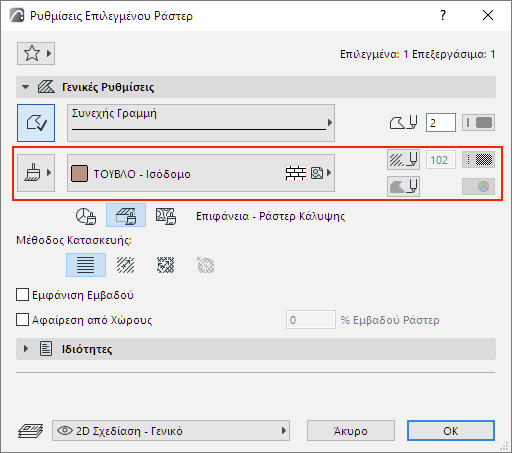

Επιφάνεια - Ράστερ Κάλυψης

Χρησιμοποιεί την Πένα Προσκηνίου του Ράστερ Κάλυψης της Επιφάνειας.

Εάν χρειαστεί, παρακάμψτε τις πένες Προσκηνίου και Φόντου του στοιχείου Ράστερ.

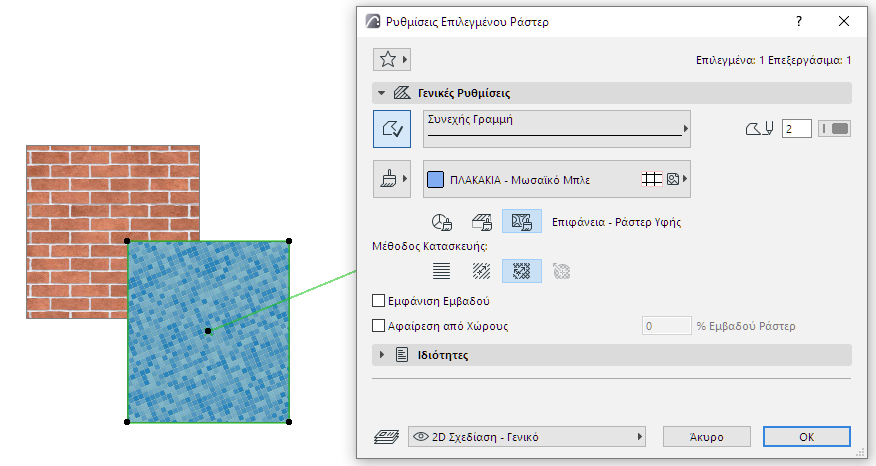

Επιφάνεια - Ράστερ Υφής

Αυτό το Ράστερ βασίζεται στην Υφή Επιφάνειας. Δεν χρησιμοποιεί πένες.


Graphical user interface, applicationDescription automatically generated
