Διαστάσεις Όψης

Οι Διαστάσεις Όψης (μία μέθοδος κατασκευής του εργαλείου Γραμμική Διάσταση) εμφανίζουν τιμές υψομέτρων σε Τομές/Όψεις/ΕΟψεις και 3D Έγγραφα.


Σημείωση: Στην Κάτοψη ή στα παράθυρα Φύλλο Εργασίας/Λεπτομέρεια, χρησιμοποιήστε τις Διαστάσεις (Στάθμες). Δείτε: Στάθμες .

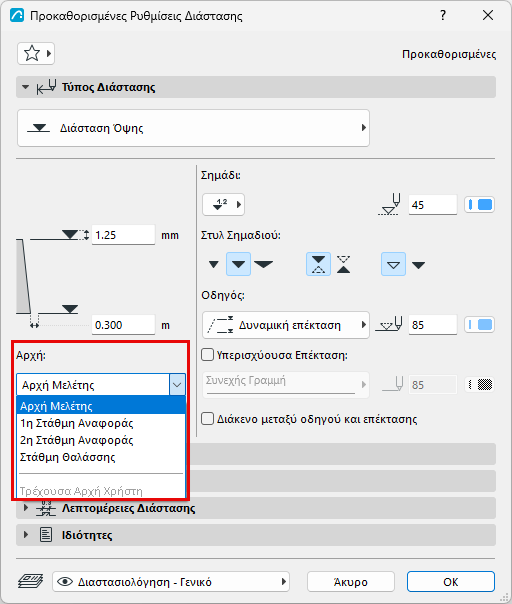

Η Διάσταση Όψης υπολογίζεται με βάση την Αρχή Διάστασης, την οποία μπορείτε να καθορίσετε στον διάλογο ρυθμίσεων Διάστασης Όψης.


  • Αρχή Μελέτης
  • Στάθμη Θαλάσσης (ορίζεται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς)
  • Μία Στάθμη Αναφοράς (ορίζεται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς)
  • Τρέχουσα Αρχή Χρήστη: Εμφανίζεται μόνο για επιλεγμένες αλυσίδες Διαστάσεων Όψης και υποδεικνύει ότι το 0.00 Χρήστη έχει αλλάξει μετά την εισαγωγή της αλυσίδας διαστάσεων, ενώ η αλυσίδα διαστάσεων δεν έχει ενημερωθεί.

Τοποθέτηση Αλυσίδας Διάστασης Όψης

  1. Ενεργοποιήστε το εργαλείο Διαστασιολόγηση, με τη μέθοδο κατασκευής Διάσταση Όψης.

  2. Στα παράθυρα Τομή/Όψη/ΕΟψη ή 3D Έγγραφο: Κάντε κλικ στη σειρά των σημείων, όπου χρειάζεστε Διαστάσεις Όψης.

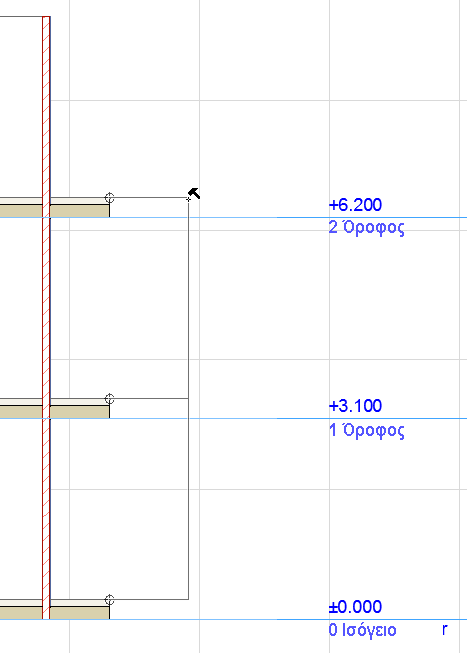

  3. Κάντε διπλό-κλικ (ή πατήστε OK στην Παλέτα Ελέγχου) και χρησιμοποιήστε τον κέρσορα Σφυρί για να τοποθετήσετε την αλυσίδα.

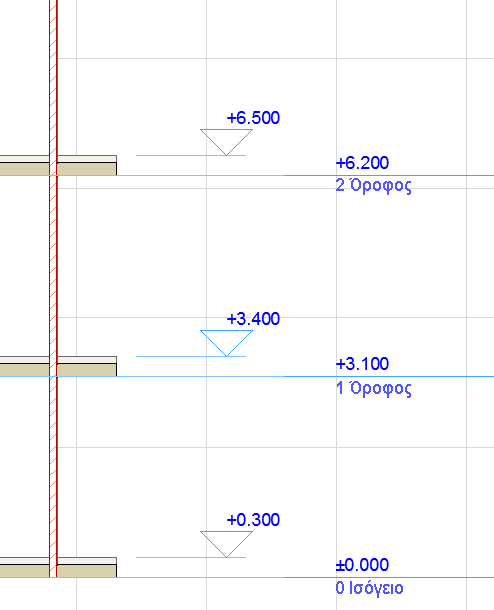

    ElevDimHam.PNG     ElevDimPlaced.PNG

Στα παράθυρα Τομή/Όψη/ΕΟψη, μπορείτε να διαστασιολογήσετε όλες τις Γραμμές Στάθμης Ορόφου σε ένα βήμα.

Δείτε: Πάνελ Στάθμες Ορόφων.

Επιλέξτε Διαστάσεις Όψης

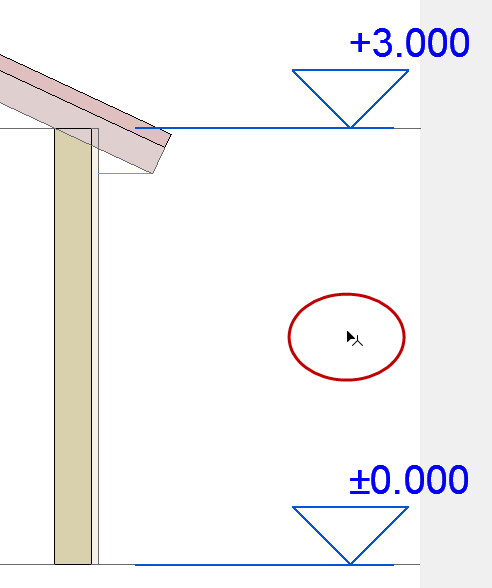

Κάντε Shift-κλικ στον αόρατο άξονα της αλυσίδας (όπου ο κέρσορας αλλάζει σε Μερτσέντες με Βέλος).
