Στάθμες

Μπορείτε να τοποθετήσετε μία Διάσταση (Στάθμες) σε οποιοδήποτε από τα ακόλουθα στοιχεία:

  • Πλάκα
  • Ανάγλυφο
  • Στέγη (μονοεδρική και πολυεδρική)
  • Κέλυφος
  • Σκάλα (και υπο-συστατικά Σκάλας)
    Σημείωση: Μία Διάσταση (Στάθμες) που τοποθετείται σε κενό χώρο (αντί για στοιχείο) θα συσχετιστεί με το επίπεδο του ορόφου.

Τοποθέτηση Διάστασης (Στάθμες)

  1. Τοποθετήστε τον κέρσορα πάνω από το στοιχείο, και στη συνέχεια κάντε κλικ για να το τοποθετήσετε. Πρέπει να κάνετε κλικ σε ορατά, επιλέξιμα τμήματα του στοιχείου-στόχος.

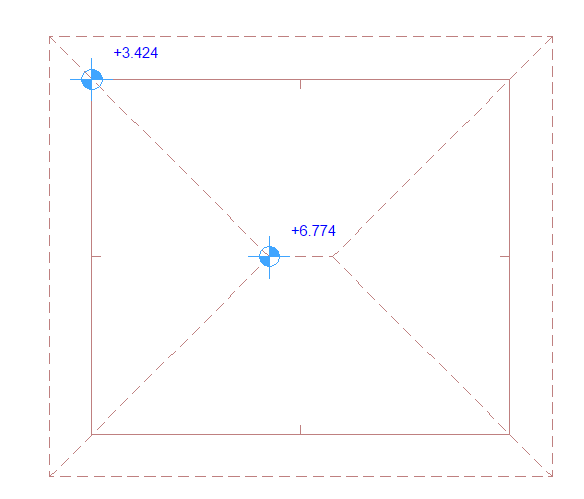

    Σχήμα 1. Διάσταση (Στάθμες) σε μία Στέγη

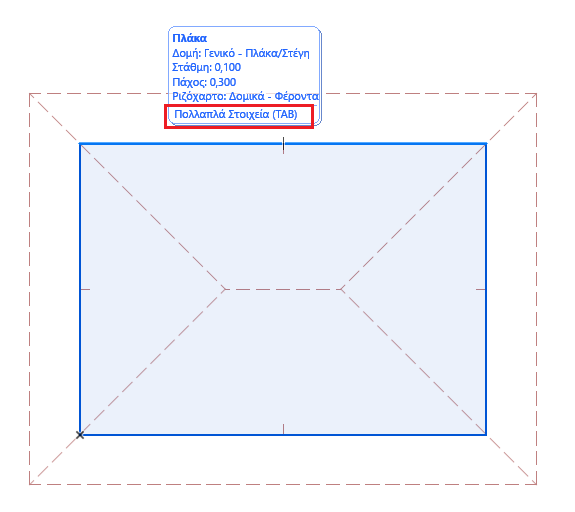

Εάν ο κέρσορας βρίσκεται πάνω από πολλά στοιχεία: κάντε κλικ στο Tab μέχρι να επισημανθεί το επιθυμητό στοιχείο, και στη συνέχεια κάντε κλικ για να τοποθετήσετε τη διάσταση.

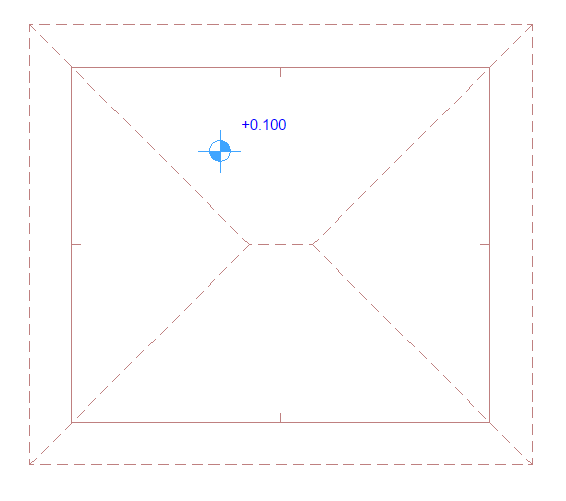

Διάσταση (Στάθμες) σε μία Πλάκα

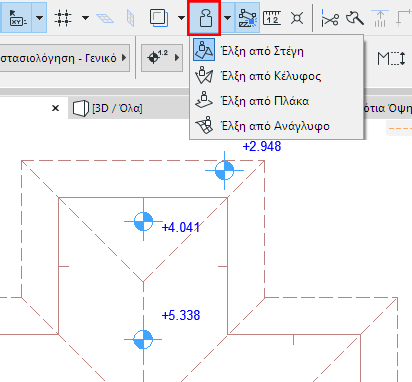

Χρησιμοποιήστε Βαρύτητα για να φιλτράρετε τα στοιχεία-στόχους

Εάν η Βαρύτητα είναι ενεργή, η Στάθμη μπορεί να τοποθετηθεί μόνο σε συγκεκριμένα στοιχεία που χρησιμοποιούν την βαρύτητα (Πλάκα, Στέγη, Κέλυφος ή Ανάγλυφο). Δείτε: Βαρύτητα.



Επεξεργασία κειμένου διάστασης

Για να επεξεργαστείτε το περιεχόμενο και το στυλ του κειμένου διάστασης: δείτε Στυλ Κειμένου.

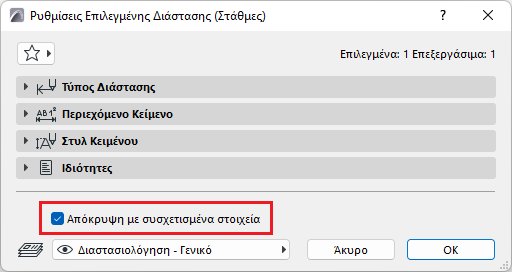

Απόκρυψη με συσχετισμένα στοιχεία

Εξ ορισμού, μία Διάσταση (Στάθμες) θα είναι κρυφή εάν το συσχετισμένο της στοιχείο είναι κρυφό (π.χ. σε ένα κρυμμένο ριζόχαρτο). Για να εμφανίσετε τη διάσταση ούτως ή άλλως, καταργήστε την επιλογή αυτού του πλαισίου.

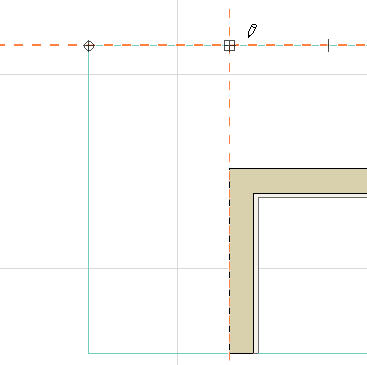

Τοποθέτηση στατικής διάστασης

Οι Στατικές Διαστάσεις δεν είναι συσχετισμένες.

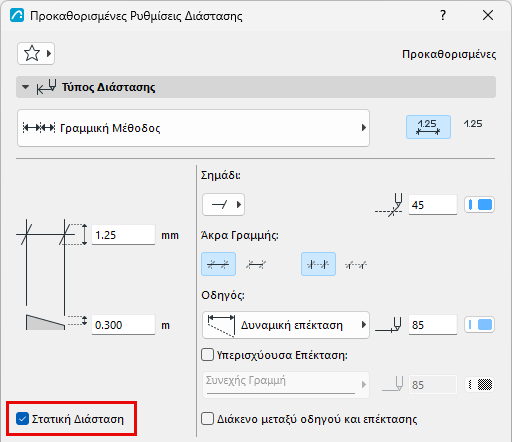

Για να αλλάξετε μία υφιστάμενη διάσταση σε μία στατική διάσταση, επιλέξτε τη διάσταση και τσεκάρετε το κουτάκι Στατική Διάσταση, στις Ρυθμίσεις Διάστασης.



Το σημείο αναφοράς μίας στατικής γραμμικής διάστασης είναι ορθογώνιο.



Εάν μία διάσταση έχει γίνει στατική, δεν μπορεί να ξαναγίνει συσχετισμένη.
