Διαστάσεις (Γωνίες)

Μέθοδοι Κατασκευής Διάστασης (Γωνία)

Η Διάσταση (Γωνία) έχει δύο μεθόδους κατασκευής, την οποία επιλέγετε από την Παλέτα Πληροφοριών ή από τις Ρυθμίσεις Διάστασης (Γωνία):

• Εσωτερική Διάσταση (οξεία) μέθοδος κατασκευής:

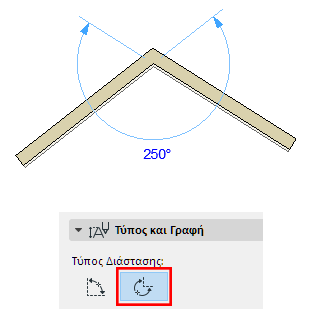

• Μέθοδος κατασκευής Εξωτερική Διάσταση (αμβλεία):





Τοποθέτηση Διάστασης Γωνίας Μεταξύ Δύο Ακμών

Για να διαστασιολογήσετε μία γωνία μεταξύ δύο ακμών:

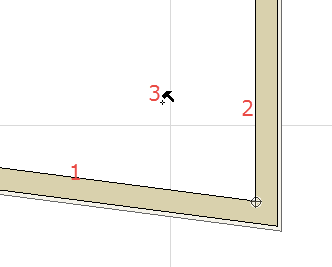

1. Κάντε κλικ σε μία ακμή ή μία γραμμή.
2. Κάντε κλικ σε μία δεύτερη ακμή ή γραμμή.

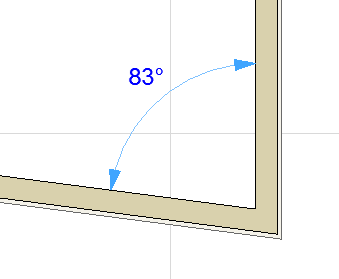

3. Κάντε κλικ για τρίτη φορά για να τοποθετήσετε τη διάσταση της γωνίας.



Μπορείτε να κάνετε κλικ σε μία από τις τέσσερις θέσεις στο παράθυρο ή σε μία Γραμμή-Οδηγό, για να ορίσετε δύο διανύσματα. Κάντε πάλι κλικ για να τοποθετήσετε τη διάσταση γωνίας μεταξύ των δύο διανυσμάτων: σε αυτήν την περίπτωση, οι διαστάσεις γωνιών δεν είναι συσχετισμένες.

Τοποθέτηση Διάστασης Γωνίας σε Καμπύλο Στοιχείο

1. Επιλέξτε το εργαλείο Διαστάσεις (Γωνίες) στην Εργαλειοθήκη.

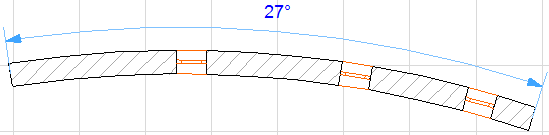

2. Κάντε κλικ στο καμπύλο στοιχείο. Τα δύο άκρα του τόξου θα μαρκαριστούν αυτόματα.





3. Κάντε κλικ με τον κέρσορα Σφυρί για να τοποθετήσετε τη διάσταση.
