Αυτόματη Εσωτερική Διαστασιολόγηση

Χρησιμοποιήστε αυτήν την λειτουργία για γρήγορη διαστασιολόγηση ενός συνόλου επιλεγμένων Υποστυλωμάτων και σύνθετων ή σύμπλοκων στοιχείων στην Κάτοψη.

1. Επιλέξτε ένα ή περισσότερα Υποστυλώματα ή Σύνθετα/Σύμπλοκα στοιχεία για να διαστασιολογηθούν.
   Σημείωση: Τα σύμπλοκα Υποστυλώματα θα αγνοηθούν.

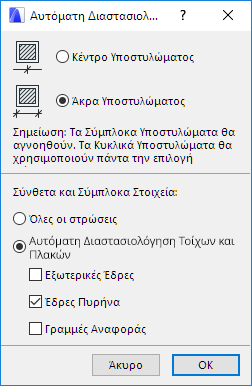

2. Ανοίξτε τον διάλογο από το Έγγραφο > Σχολιασμός > Αυτόματη Διαστασιολόγηση > Εσωτερικές Διαστάσεις.
3. Διαλέξτε τις επιλογές διαστασιολόγησης που προτιμάτε.





   Προτίμηση Διάστασης Υποστυλώματος

   • Κέντρο Υποστυλώματος: Διαστασιολόγηση του άξονα του υποστυλώματος
   • Άκρα Υποστυλώματος: Διαστασιολόγηση των άκρων του υποστυλώματος.
     Σημείωση: Ένα κυκλικό υποστύλωμα θα διαστασιολογείται πάντα στο κέντρο του, ανεξάρτητα από αυτό το κουτάκι τσεκαρίσματος.

   Σύνθετα και Σύμπλοκα Στοιχεία

   Διαλέξτε μία επιλογή:

   • Όλες οι Στρώσεις: Κάθε στρώση του σύνθετου/σύμπλοκου στοιχείου διαστασιολογείται ξεχωριστά. Αν δεν είναι τσεκαρισμένο, εφαρμόζεται μία διάσταση για το συνολικό πλάτος όλων των στρώσεων.
   • Αυτόματη Διαστασιολόγηση Τοίχων και Πλακών: Τοποθετούνται σημεία διάστασης στις έδρες και/ή στις γραμμές αναφοράς, ανάλογα με τις τσεκαρισμένες παρακάτω επιλογές (πρέπει να είναι τσεκαρισμένη τουλάχιστον μία κατηγορία):
   • Εξωτερικές Έδρες
   • Έδρες Πυρήνα
   • Γραμμές Αναφοράς
     Σημείωση: Αυτές οι επιλογές έχουν το ίδιο αποτέλεσμα με την Αυτόματη Μέθοδο των Λεπτομερειών Διάστασης (Ρυθμίσεις Εργαλείου Διαστασιολόγηση).
4. Σύρετε τον κέρσορα για να σχεδιάσετε μία προσωρινή γραμμή που διατρέχει εγκάρσια τα επιλεγμένα στοιχεία που θα διαστασιολογηθούν.
   • Θα διαστασιολογηθούν οι Τοίχοι, τα Υποστυλώματα, οι Δοκοί, καθώς επίσης και οι ακμές Πλακών, Στεγών και Αναγλύφων που είναι κάθετες ή τέμνονται υπό άλλη γωνία με τη γραμμή αυτή. Η γραμμή μπορεί να αποτελείται από αρκετά τμήματα.
5. Κάντε διπλό-κλικ, προκειμένου να ολοκληρώσετε τη σχεδίαση της γραμμής.
6. Κάντε κλικ για να τοποθετήσετε την αλυσίδα διαστάσεων.
