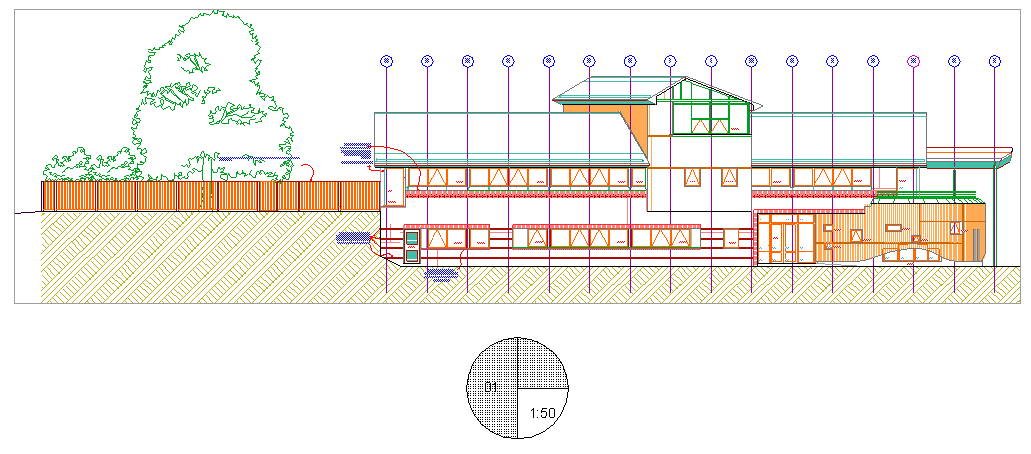

Τίτλοι Σχεδίου

Ανάθεση Τίτλου στο Σχέδιο

1. Επιλέξτε το Σχέδιο και ανοίξτε τον διάλογο Ρυθμίσεις Σχεδίου.

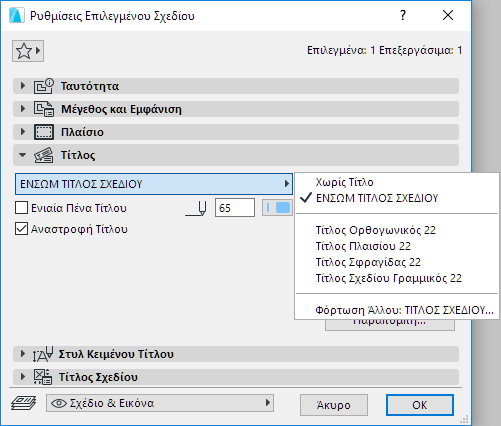

2. Στο πάνελ Τίτλος, επιλέξτε ένα τύπο Τίτλου από το pop-up μενού.





Προκαθορισμένος Τίτλος Σχεδίου

Για να αναθέσετε έναν τίτλο από προεπιλογή σε κάθε νεοτοποθετημένο Σχέδιο:

1. Ανοίξτε τις Προκαθορισμένες Ρυθμίσεις Σχεδίου
2. Στο πάνελ Τίτλος, επιλέξτε ένα τύπο Τίτλου από το pop-up μενού.

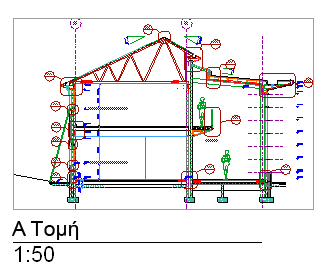

Οι Τίτλοι Σχεδίου τοποθετούνται αυτόματα μαζί με το συσχετισμένο σχέδιο.

Δημιουργία ενός Νέου Τύπου Τίτλου

1. Στο παράθυρο Πινακίδα χρησιμοποιήστε τα διαθέσιμα 2D εργαλεία (δηλ. γραμμές, μπλοκ κειμένου) για να σχεδιάσετε έναν Τύπο Τίτλου.
2. Επιλέξτε τα συστατικά Τύπου Τίτλου που έχετε δημιουργήσει.
3. Χρησιμοποιήστε το Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής ως > Τίτλος Σχεδίου για να αποθηκεύσετε αυτό το αντικείμενο.

Μόλις αποθηκευτεί, ο Τύπος Τίτλου είναι διαθέσιμος από το pop-up του πάνελ Τίτλος των Ρυθμίσεων Σχεδίου.

Επεξεργασία Αντικειμένου Τύπος Τίτλου

Μπορείτε να επεξεργαστείτε γραφικά έναν ειδικά δημιουργημένο Τύπο Τίτλου:

1. Πηγαίνετε στο Αρχείο > Βιβλιοθήκες και Αντικείμενα > Άνοιγμα Αντικειμένου.
2. Επιλέξτε τον Τύπο Τίτλου που θέλετε να επεξεργαστείτε.
3. Πατήστε το “2D Σύμβολο” για να πάτε στο παράθυρο γραφικής επεξεργασίας αυτού του αντικειμένου.
4. Κάντε τις αλλαγές σας χρησιμοποιώντας 2D εργαλεία.
   Σημείωση: Βεβαιωθείτε ότι η κλίμακα για το παράθυρο GDL 2D Σύμβολο έχει οριστεί στο 1:1, για να είναι ευκολότερη η επεξεργασία του.

Παραπομπή σε Πινακίδα που Περιέχει Σημάδι Πηγής

Το Πάνελ Τίτλος των Ρυθμίσεων Σχεδίου σας δίνει πρόσβαση στη λειτουργία Παραπομπή.

Η Παραπομπή σας επιτρέπει να προσθέτετε πληροφορίες για το ID Πινακίδας στον Τίτλο Σχεδίου: πιο συγκεκριμένα, το ID μίας ή περισσότερων Πινακίδων που περιέχουν ένα Σχέδιο το οποίο εμφανίζει το σημάδι πηγής του τρέχοντος Σχεδίου. Η Παραπομπή είναι χρήσιμη όταν το τρέχον Σχέδιο βασίζεται σε μία Τομή, Όψη, Εσωτερική Όψη, Λεπτομέρεια ή ένα Φύλλο Εργασίας.

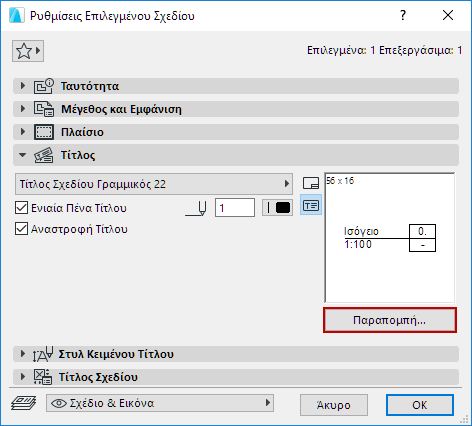

Κάντε κλικ στο Παραπομπή για να φέρετε στο προσκήνιο τον διάλογο που φέρει το ίδιο όνομα.

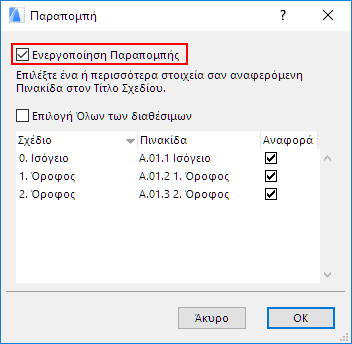

Αυτός ο διάλογος περιέχει λίστα με όλες τις Πινακίδες που εμφανίζουν το σημάδι πηγής του τρέχοντος σχεδίου,

Πρώτα τσεκάρετε το κουτάκι Ενεργοποίηση Παραπομπής και στη συνέχεια επιλέξτε μία ή περισσότερες από τις Πινακίδες των οποίων το ID θέλετε να εμφανίζεται. Τσεκάρετε το Επιλογή Όλων των διαθέσιμων, αν θέλετε ο Τίτλος Σχεδίου να εμφανίζει τα ID 'ολων των Πινακίδων που εμφανίζονται στη λίστα.

Κάντε κλικ στο ΟΚ για κλείσιμο του διαλόγου και επιστροφή στις Ρυθμίσεις Σχεδίου.

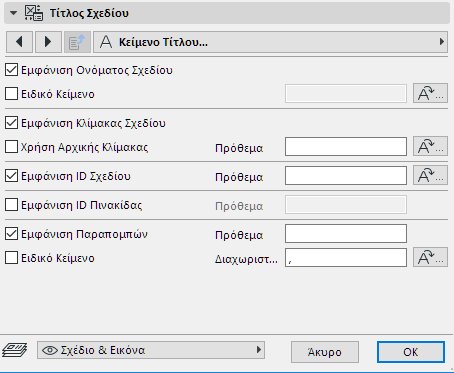

Η Προεπισκόπηση Τίτλου Σχεδίου εμφανίζει ένα ΑυτοΚείμενο, στη θέση όπου ο Τίτλος Σχεδίου θα περιέχει την πληροφορία για το ID Πινακίδας.

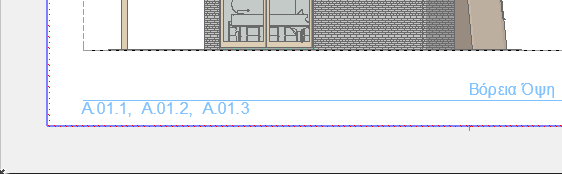

Σε αυτό το παράδειγμα, αν έχετε τσεκάρει το “Επιλογή Όλων των διαθέσιμων,” ο τελικός Τίτλος Σχεδίου θα μοιάζει με το εξής:
