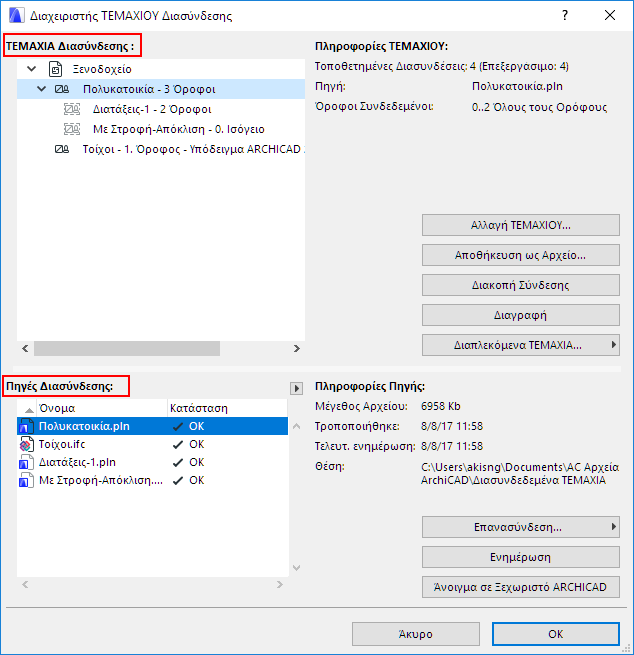

Διαχειριστής ΤΕΜΑΧΙΟΥ Διασύνδεσης

Πληροφορίες ΤΕΜΑΧΙΟΥ

Επιλέξτε οποιοδήποτε ΤΕΜΑΧΙΟ σε αυτήν τη λίστα. Οι Πληροφορίες ΤΕΜΑΧΙΟΥ περιλαμβάνουν:

• τον αριθμό των τοποθετημένων Διασυνδέσεων αυτού του ΤΕΜΑΧΙΟΥ
• το όνομα του πηγαίου αρχείου
• τον συνδεδεμένο όροφο (ή ορόφους) αυτού του ΤΕΜΑΧΙΟΥ.
• Πληροφορίες Μετατροπής
• Για βασισμένα σε IFC ψ: τα αρχεία Υποδείγματος και Μεταφραστή, και η θέση του αρχείου υποδείγματος
• Για βασισμένα σε Rhino ΤΕΜΑΧΙΑ: επιλογές εισαγωγής για αυτό το ΤΕΜΑΧΙΟ (π.χ. μετατροπή ριζόχαρτου και επιφάνειας)

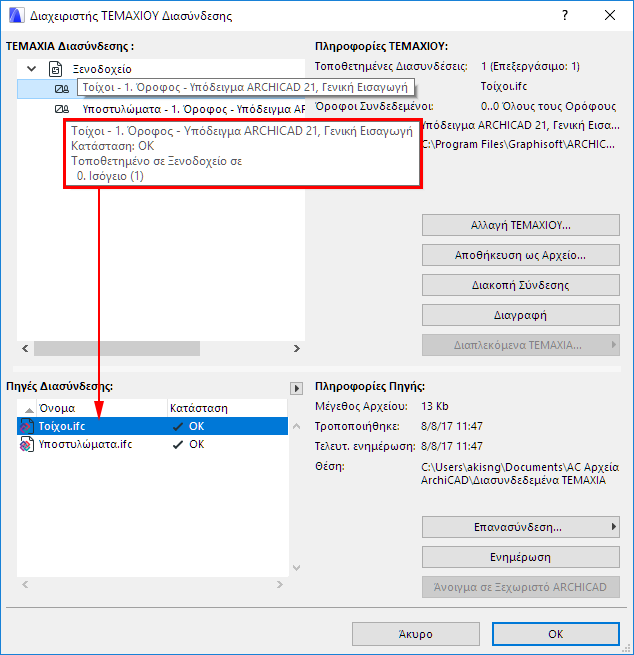

Μπορείτε επίσης να αιωρήσετε τον κέρσορα πάνω από ένα ΤΕΜΑΧΙΟ της λίστας για να δείτε πληροφορίες για αυτό, συμπεριλαμβανομένης της θέσης του ΤΕΜΑΧΙΟΥ στο αρχείο υποδοχής.

Σημειώστε ότι επιλέγοντας ένα ΤΕΜΑΧΙΟ σε αυτήν την λίστα, τονίζεται το όνομα του πηγαίου αρχείου του στην παρακάτω λίστα “Πηγές Διασύνδεσης”.

Αλλαγή ΤΕΜΑΧΙΟΥ

Για να αντικαταστήσετε το επιλεγμένο ΤΕΜΑΧΙΟ με ένα άλλο, πατήστε το Αλλαγή ΤΕΜΑΧΙΟΥ.Σημειώστε:

Ο διάλογος Επιλέξτε ΤΕΜΑΧΙΟ Διασύνδεσης που εμφανίζεται παραθέτει τα διαθέσιμα ΤΕΜΑΧΙΑ Διασύνδεσης αυτής της μελέτης. Επιλέξτε ένα για να αλλάξετε το ΤΕΜΑΧΙΟ.

Δείτε: Επιλέξτε ΤΕΜΑΧΙΟ Διασύνδεσης.

Αποθήκευση ως Αρχείο

Δείτε: Αποθήκευση Διασύνδεσης ως Αρχείο....

Διακοπή Σύνδεσης

Τσεκάρετε αυτό το κουτάκι για να διακόψετε Όλες τις Διασυνδέσεις αυτού του ΤΕΜΑΧΙΟΥ και να ενσωματώσετε τα στοιχεία του στη μελέτη υποδοχής. Τα στοιχεία θα είναι τυπικά επεξεργάσιμα στοιχεία, ομαδοποιημένα, αλλά δεν θα αποτελούν πλέον μέρος ενός ΤΕΜΑΧΙΟΥ και δεν θα είναι συνδεμένα με οποιοδήποτε άλλο πηγαίο αρχείο.

Αυτή η εντολή δεν είναι αποτελεσματική σε Διασυνδέσεις οι οποίες είναι σε κλειδωμένο ριζόχαρτο.

Διακοπή Διασύνδεσης (Ενσωμάτωση Στοιχείων).

Η λειτουργία Διακοπή Σύνδεσης είναι χρήσιμη εάν, για παράδειγμα, μία μελέτη είναι κοντά στην ολοκλήρωσή της και θέλετε να δημιουργήσετε μερικούς εσωτερικούς φωτορεαλισμούς. Μπορείτε να αποθηκεύσετε ένα αντίγραφο για σκοπούς οπτικοποίησης της μελέτης: στο αντίγραφο, χρησιμοποιείτε τη Διακοπή Σύνδεσης για να ενσωματώσετε όλες τις διασυνδέσεις ενός ΤΕΜΑΧΙΟΥ. Αυτό σας επιτρέπει να προσπελαύνετε όλα τα στοιχεία μεμονωμένα, ώστε να μπορείτε να χρησιμοποιείτε τον Βαφέα Επιφάνειας πολύ πιο εύκολα.

Διαγραφή

Διαγράφει το ΤΕΜΑΧΙΟ Διασύνδεσης και όλες τις τοποθετημένες Διασυνδέσεις του από τη μελέτη.

Διασυνδέσεις ή στοιχεία που βρίσκονται σε ένα κλειδωμένο ριζόχαρτο δεν διαγράφονται.

Διαπλεκόμενα ΤΕΜΑΧΙΑ (Διαχειριστής ΤΕΜΑΧΙΟΥ Διασύνδεσης)

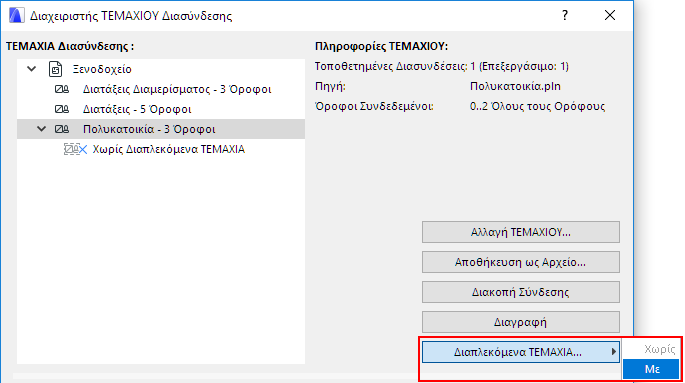

Τα διαπλεκόμενα ΤΕΜΑΧΙΑ (εάν υπάρχουν), περιέχονται στον Διαχειριστή ΤΕΜΑΧΙΟΥ Διασύνδεσης, βάσει της θέσης τους στην ιεραρχία των ΤΕΜΑΧΙΩΝ. Χρησιμοποιήστε το pop-up μενού Διαπλεκόμενα ΤΕΜΑΧΙΑ για να τα αγνοήσετε ή να τα συμπεριλάβετε στην τοποθετημένη Διασύνδεση:

• Χωρίς: Τα Διαπλεκόμενα ΤΕΜΑΧΙΑ σε όλες τις Διασυνδέσεις του επιλεγμένου ΤΕΜΑΧΙΟΥ θα αγνοηθούν (δεν θα εμφανίζονται στην Κάτοψη). Φυσικά, θα είναι παρόντα στο πηγαίο ΤΕΜΑΧΙΟ.
• Με: Θα εμφανίζονται όλα τα διαπλεκόμενα ΤΕΜΑΧΙΑ σε όλες τις Διασυνδέσεις του επιλεγμένου ΤΕΜΑΧΙΟΥ.

Για να επανεμφανίσετε ένα αγνοημένο διαπλεκόμενο ΤΕΜΑΧΙΟ, επιλέξτε πάλι το γονικό ΤΕΜΑΧΙΟ από τον Διαχειριστή ΤΕΜΑΧΙΟΥ Διασύνδεσης, και από το pop-up Διαπλεκόμενα ΤΕΜΑΧΙΑ επιλέξτε το Με.

Εάν στη λίστα ΤΕΜΑΧΙΑ Διασύνδεσης επιλέξετε ένα διαπλεκόμενο ΤΕΜΑΧΙΟ, δεν μπορείτε να κάνετε Αλλαγή ή Διακοπή Διασύνδεσης (αυτές οι εντολές και το όνομα του ΤΕΜΑΧΙΟΥ είναι γκρίζα), αλλά μπορείτε να το αποθηκεύσετε σαν ένα νέο αρχείο.

Note:

• Τα βασισμένα σε IFC ή Rhino ΤΕΜΑΧΙΑ, δεν μπορούν να έχουν διαπλεκόμενα ΤΕΜΑΧΙΑ. Εντούτοις, τα βασισμένα σε IFC ή Rhino ΤΕΜΑΧΙΑ μπορούν να είναι διαπλεκόμενα εντός ενός διασυνδεδεμένου PLN.
• Για να αγνοήσετε ή να συμπεριλάβετε Διαπλεκόμενα ΤΕΜΑΧΙΑ για κάθε μεμονωμένη Διασύνδεση, χρησιμοποιήστε τις Ρυθμίσεις Επιλογής Διασύνδεσης.

  Δείτε: ΡΥΘΜΙΣΕΙΣ ΔΙΑΣΥΝΔΕΣΗΣ.

Πηγές Διασύνδεσης

Παραθέτει λίστα με τα πηγαία αρχεία των ΤΕΜΑΧΙΩΝ Διασύνδεσης σε αυτήν τη μελέτη, ανά Όνομα και Κατάσταση.

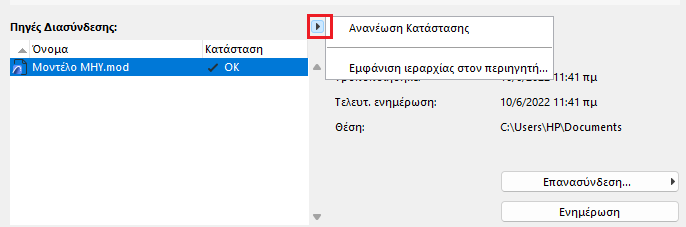

• Κάντε κλικ στο pop-up Βέλος για να ανανεώσετε την Κατάσταση, εάν χρειαστεί.
  Σημείωση: Εξ ορισμού, το πρόγραμμα ελέγχει αυτόματα την κατάσταση όλων των Διασυνδέσεων κάθε φορά που ανοίγετε τον Διαχειριστή ΤΕΜΑΧΙΟΥ Διασύνδεσης. Εάν αυτή η διεργασία καθυστερεί την εργασία σας, απενεργοποιήστε τον “Αυτόματο Έλεγχο Κατάστασης” στο Επιλογές > Περιβάλλον Εργασίας > Ασφάλεια και Ακεραιότητα Δεδομένων.





  Δείτε επίσης: Μηνύματα Κατάστασης του Πηγαίου Αρχείου Διασύνδεσης.

• Για να ταξινομήσετε τα δεδομένα ανά στήλη, κάντε κλικ στις επικεφαλίδες
• Χρησιμοποιήστε την μπάρα διάσπασης για να επεξεργαστείτε τα πλάτη των στηλών
• Επιλέξτε οποιοδήποτε αρχείο αυτής της λίστας, για να δείτε στα δεξιά:
• Μέγεθος Αρχείου: Μέγεθος του πηγαίου αρχείου.
• Τροποποιήθηκε: Τελευταία φορά που το πηγαίο αρχείο τροποποιήθηκε (στη Θέση του. Η διαδρομή εμφανίζεται παρακάτω).
• Τελευταία Ενημέρωση: Τελευταία φορά που το πηγαίο αρχείο ενημερώθηκε (στην τρέχουσα μελέτη υποδοχής). Εάν αυτή η ημερομηνία είναι παλαιότερη από εκείνη που “Τροποποιήθηκε”, η πηγή σας είναι ξεπερασμένη και πρέπει να ενημερωθεί.
• Θέση: Διαδρομή του πηγαίου αρχείου.

Για οποιοδήποτε επιλεγμένο αρχείο της λίστας, μπορείτε να κάνετε τις εξής ενέργειες:

Επανασύνδεση

Ενημέρωση

Άνοιγμα σε νέα Συνεδρία

Επανασύνδεση

Χρησιμοποιήστε την Επανασύνδεση εάν κάποια από τις Πηγές Διασύνδεσης εμφανίζεται σε κατάσταση “Αγνοούμενο”.

Στον διάλογο καταλόγου του “Νέα Διασύνδεση” που εμφανίζεται, εντοπίστε τη θέση της Πηγής Διασύνδεσης (η οποία πιθανώς αγνοείται επειδή μεταφέρθηκε σε μία νέα θέση). Για το χρονικό διάστημα που μία Πηγή Διασύνδεσης αγνοείται, το πρόγραμμα δεν μπορεί να ενημερώσει τις τοποθετημένες περιπτώσεις του ΤΕΜΑΧΙΟΥ.

Όλες οι Διασυνδέσεις που βασίζονται στην αρχική πηγή θα αντικατασταθούν, με βάση το νέο πηγαίο αρχείο.

Αν το νέο πηγαίο αρχείο έχει διαφορετική δομή ορόφων από το αρχείο υποδοχής, θα προειδοποιηθείτε, ότι μερικές διαστάσεις και σημάνσεις μπορεί να χαθούν, ως αποτέλεσμα της επανασύνδεσης:

Ενημέρωση

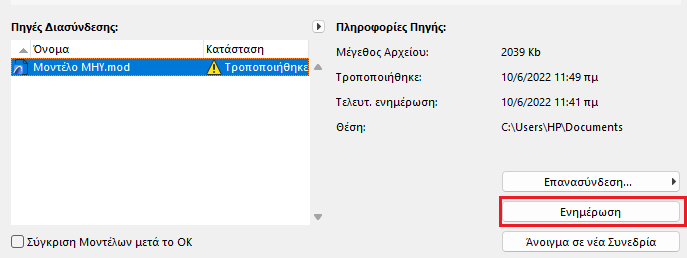

Εάν το πηγαίο αρχείο ενός ΤΕΜΑΧΙΟΥ Διασύνδεσης έχει τροποποιηθεί στην αρχική του θέση, η κατάστασή του στη λίστα Πηγών Διασύνδεσης εμφανίζεται ως “Τροποποιήθηκε”. Πρέπει να ενημερώσετε το πηγαίο αρχείο και επομένως να ενημερώσετε όλες τις τοποθετημένες Διασυνδέσεις του ΤΕΜΑΧΙΟΥ: επιλέξτε το πηγαίο αρχείο και πατήστε Ενημέρωση.

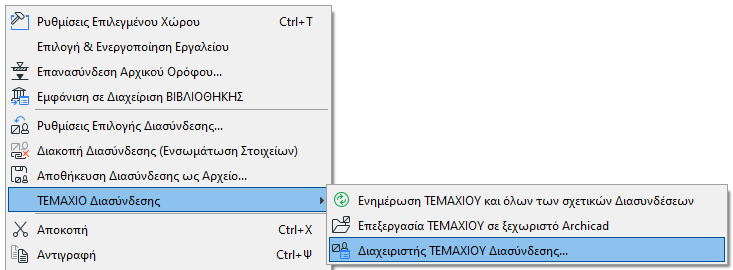

Αυτή η εντολή είναι διαθέσιμη και από το θεματικό μενού μίας τοποθετημένης Διασύνδεσης, στο: ΤΕΜΑΧΙΑ Διασύνδεσης > Ενημέρωση ΤΕΜΑΧΙΟΥ και Όλων των Σχετικών Διασυνδέσεων.

Ενημέρωση Διασύνδεσης.

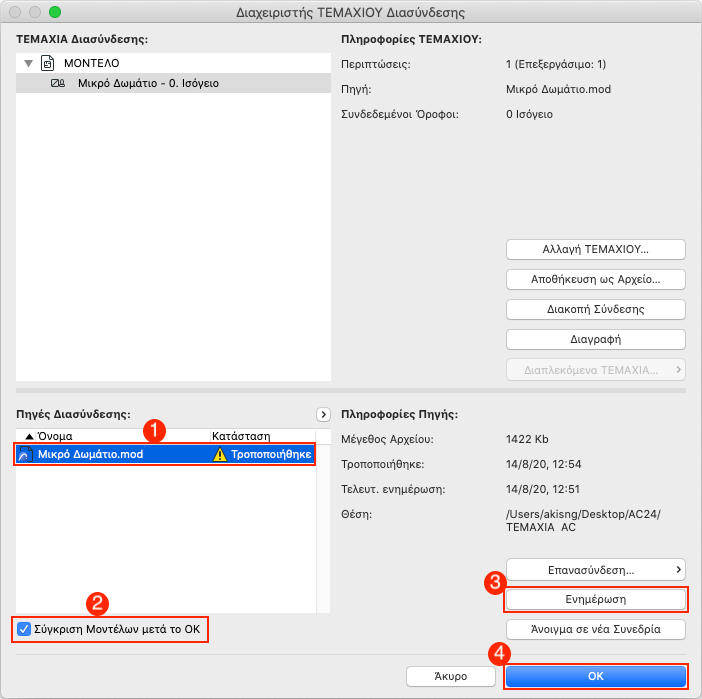

Eνημέρωση, στη συνέχεια Σύγκριση

Κατά την ενημέρωση ενός ΤΕΜΑΧΙΟΥ Διασύνδεσης, μπορείτε να ανοίξετε σε ένα βήμα το παράθυρο Σύγκριση Μοντέλου, το οποίο σας βοηθά να οπτικοποιήσετε, τι ακριβώς έχει αλλάξει ως αποτέλεσμα της ενημέρωσης.

Δείτε: Σύγκριση Μοντέλων Archicad Πριν και Μετά την Ενημέρωση Διασύνδεσης .

Άνοιγμα σε νέα Συνεδρία

Ανοίγει το επιλεγμένο Πηγαίο Αρχείο σε μία νέα συνεδρία του Archicad .

Δείτε επίσης: Επεξεργασία ΤΕΜΑΧΙΟΥ σε ξεχωριστό ArchicadMEP Designer.

Μηνύματα Κατάστασης του Πηγαίου Αρχείου Διασύνδεσης

• OK: Τα ΤΕΜΑΧΙΑ αυτού του Πηγαίου αρχείου είναι ενημερωμένα.
• Τροποποιήθηκε: Το πηγαίο αρχείο έχει τροποποιηθεί. Για ενημέρωση των ΤΕΜΑΧΙΩΝ της μελέτης σας που προέρχονται από αυτό το πηγαίο αρχείο, πρέπει να χρησιμοποιήσετε το Ενημέρωση.
• Λείπει: Έχετε τοποθετήσει στη μελέτη σας, ΤΕΜΑΧΙΑ από αυτό το αρχείο, αλλά δεν μπορεί να εντοπιστεί αυτό το πηγαίο αρχείο. Χρησιμοποιήστε Επανασύνδεση για να ορίσετε τη θέση του πηγαίου αρχείου που λείπει.
• Μη Προσπελάσιμο: Το πηγαίο αρχείο είναι μία παλαιά TW Μελέτη που βρίσκεται σε ένα BIMcloud. Δεν έχετε πρόσβαση σε αυτήν την πηγή, επειδή χρησιμοποιείτε μία έκδοση Demo ή ένα δικτυακό κλειδί που δεν είναι για το Teamwork.
• Κληροδοτημένο: Κληροδοτημένα πηγαία αρχεία είναι εκείνα που αποθηκεύτηκαν με ένα Archicad, προγενέστερo του Archicad 17. Για να είναι δυνατή η ενημέρωση αυτών των ΤΕΜΑΧΙΩΝ, πρέπει πρώτα να ανοίξετε τα κληροδοτημένα πηγαία αρχεία και να τα αποθηκεύσετε σε Archicad, έκδοσης 17-26.
