Τρέξιμο Ανίχνευσης Σύγκρουσης

1. Πηγαίνετε στην Κάτοψη ή στο 3D Παράθυρο.
2. Πηγαίνετε στο Σχεδίαση > Έλεγχος Μοντέλου > Ανίχνευση Σύγκρουσης.

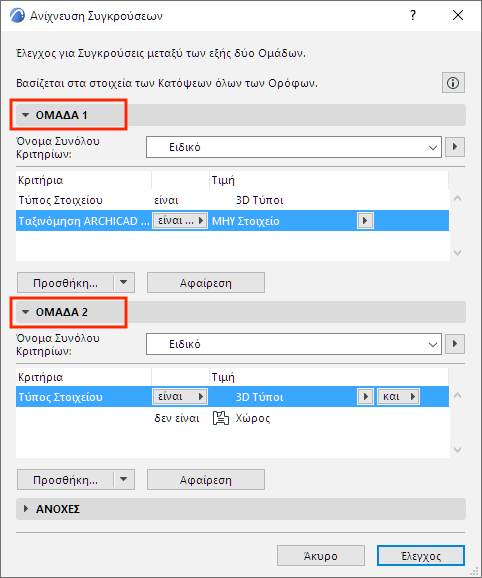

3. Στον διάλογο, καθορίστε κριτήρια για τις δύο ομάδες 3D στοιχείων που θέλετε να ελέγξετε.

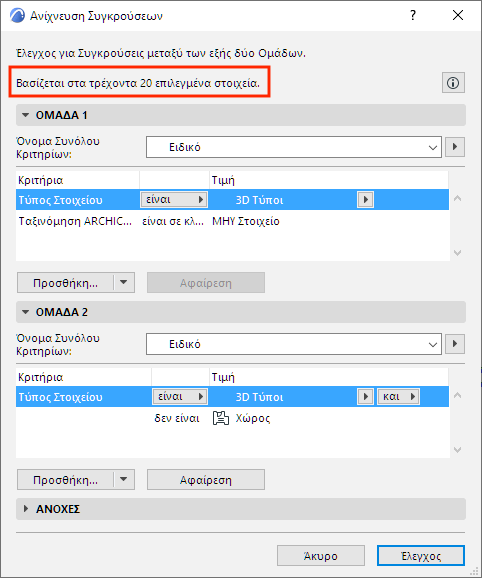

   • Εάν είναι επιλεγμένα οποιαδήποτε στοιχεία, η Ανίχνευση Σύγκρουσης θα ελέγξει μόνο τα επιλεγμένα στοιχεία! Δείτε το άνω μέρος του διαλόγου για οπτική πληροφόρηση οποιασδήποτε τρέχουσας επιλογής.



     Για περισσότερες πληροφορίες, δείτε: Καθορισμός Ομάδων Σύγκρουσης.

4. Ορίστε τις τιμές Ανοχής Επιφάνειας και/ή Όγκου, κατά περίπτωση.

   Για περισσότερες πληροφορίες, δείτε: Ορισμός Ανοχών Όγκου/Επιφάνειας.

5. Πατήστε Έλεγχος για να τρέξει η Ανίχνευση Σύγκρουσης.

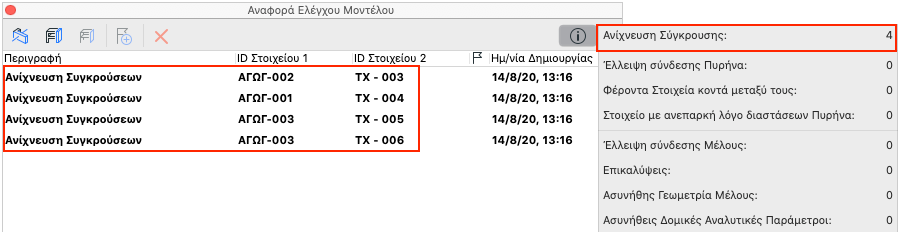

6. Η Αναφορά Ελέγχου Μοντέλου ανοίγει για να εμφανίσει τα αποτελέσματα. Τα προβλήματα συγκρούσεων παρατίθενται ως τέτοια στην Αναφορά. Κάντε κλικ στις Πληροφορίες για να δείτε τον αριθμό των Συγκρούσεων.





Όπως και με άλλα προβλήματα που αναφέρονται στην Αναφορά Ελέγχου Μοντέλου, μπορείτε να δείτε τα σχετικά στοιχεία στο μοντέλο και να δημιουργήσετε Ζητήματα.

Δείτε: Αναφορά Ελέγχου Μοντέλου .

Σχετικό θέμα:

Κριτήρια Επιφάνειας σε Κανόνες Υπερισχύοντος Γραφικού και Ανίχνευσης Συγκρούσεων
